NMDT_0021

レベルツールで色を変更する方法

プロセッサウィンドウあるいはデータスレートに一次元スペクトルを表示します。ここではデータスレートの例で説明します。

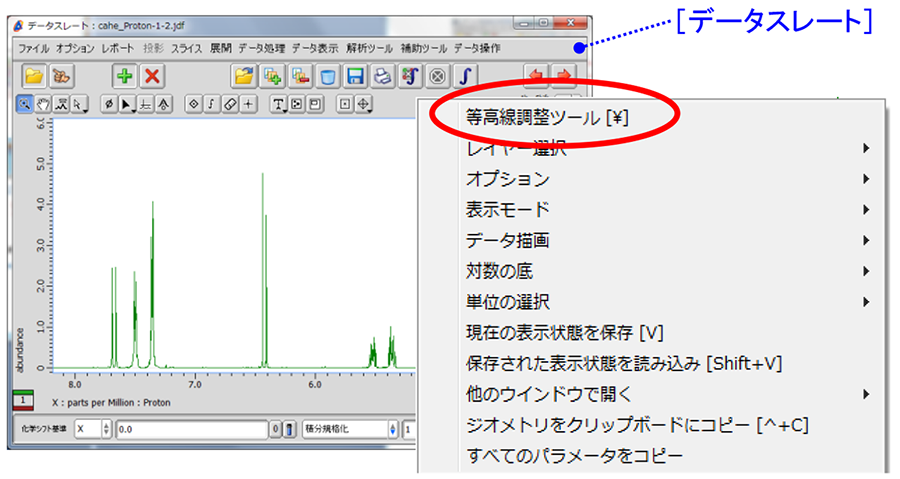

① 右クリックで表示されるコンテキストメニューから、[等高線調整ツール]を選択する。

⇒ 等高線調整ツールが開きます。

Delta Tips

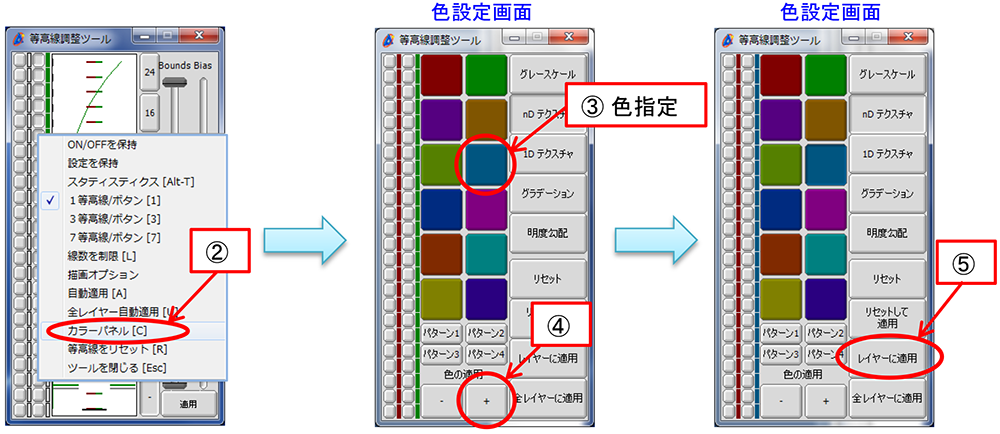

②[等高線調整ツール]上でマウス右ボタンをクリックして、コンテキストメニューから[カラーパネル]を選択する。

③ 指定の色のボタンをクリックして、④[色の適用]ボタン[+]をクリックする。

⑤[レイヤーに適用]ボタンをクリックする。

⇒ スペクトルの色が変更されます。

Delta Tips

∗ [カラーパネル]と[等高線パネル]の切り替えは、[等高線調整ツール]上でマウス中ボタンをクリックしても行うことができます。

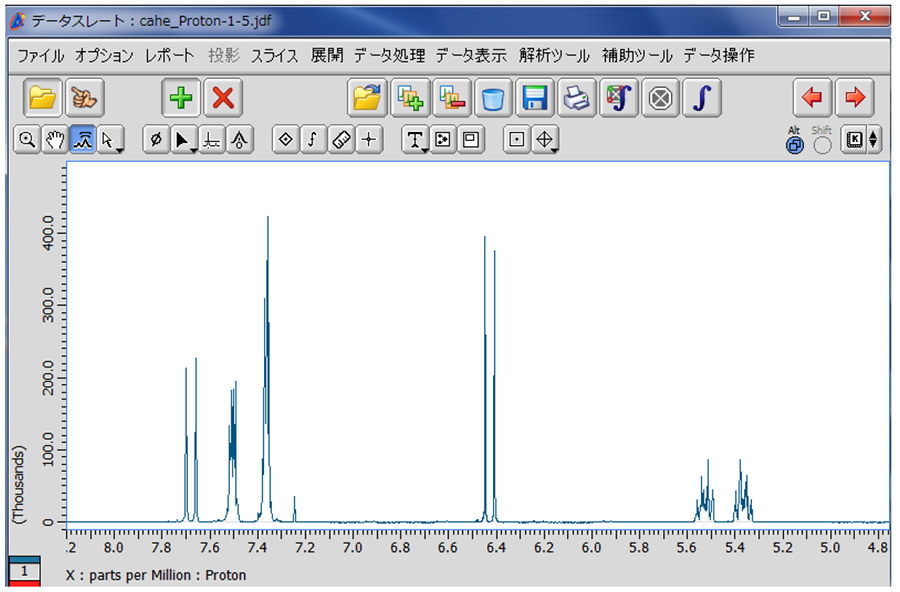

スペクトルの色を変更した例
Delta Tips

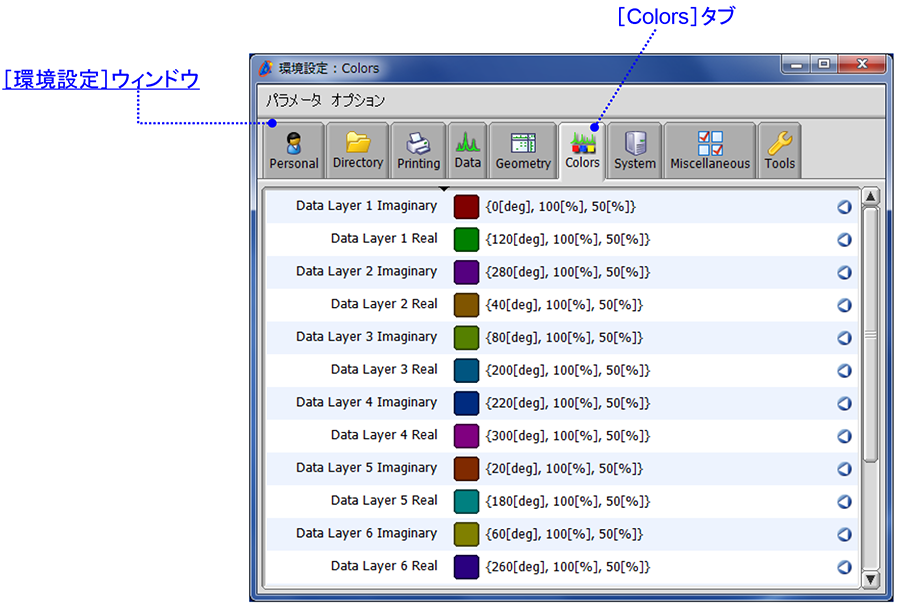

上記の変更は一時的なものです。色の変更をデフォルトにする場合は、[環境設定]ウィンドウの[Colors]で設定します。[環境設定]ウィンドウは、Deltaウィンドウで [オプション]-[環境設定]を選ぶと表示されます。

Delta Tips
