NMDT_0022

レベルツールで等高線にグラデーションをつける方法

2Dビューワもしくはデータスレートに2次元スペクトルを表示します。ここでは2Dビューワの場合で説明します。

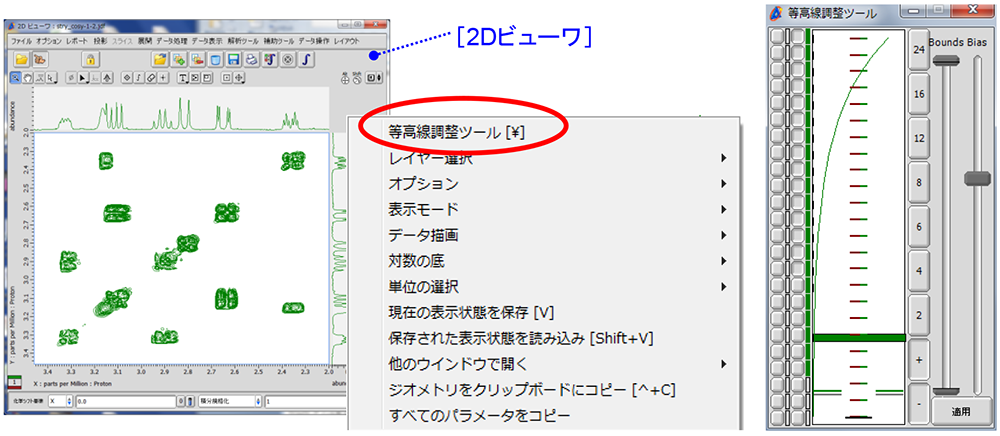

① 右クリックで表示されるコンテキストメニューから、[等高線調整ツール]を選択する。

⇒ 等高線調整ツールが開きます。

Delta Tips

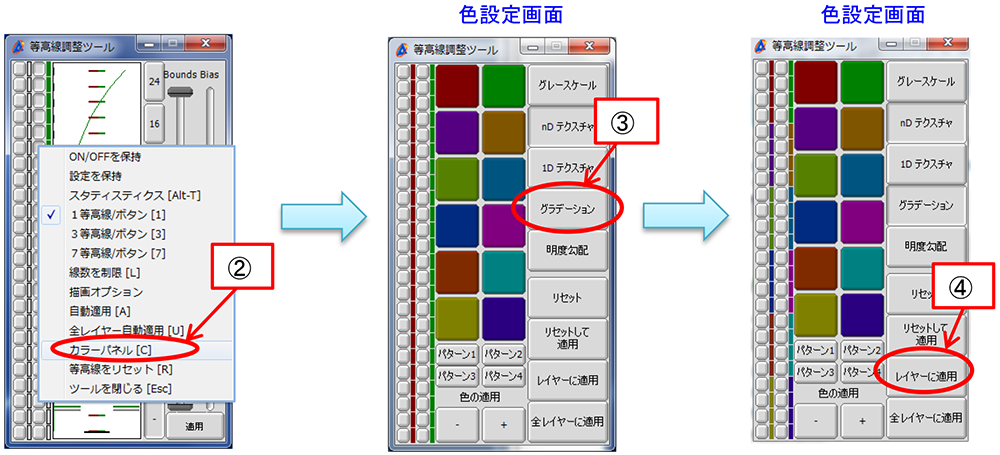

②[等高線調整ツール]上でマウス右ボタンをクリックして、コンテキストメニューから[カラーパネル]を選択する。

③[グラデーション]ボタンをクリックする。

④[レイヤーに適用]ボタンをクリックする。

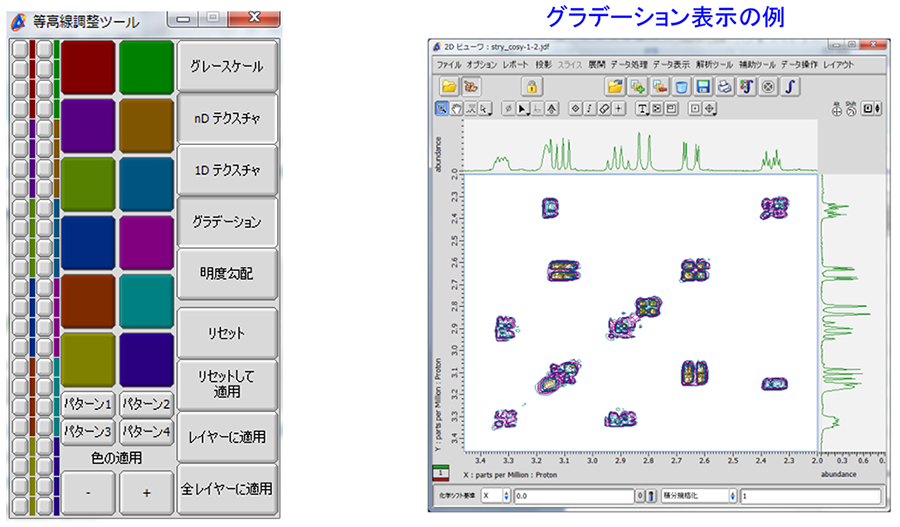

⇒ スペクトルの色が変更されます。

Delta Tips

∗[カラーパネル]と[等高線パネル]の切り替えは、[等高線調整ツール]上でマウス中ボタンをクリックしても行うことができます。

∗ グラデーションの配色は6色(正負で12色)です。これらの色は[環境設定]ウィンドウの[Colors]タブにある Layer のReal と Imaginary の色に対応しています。

Delta Tips

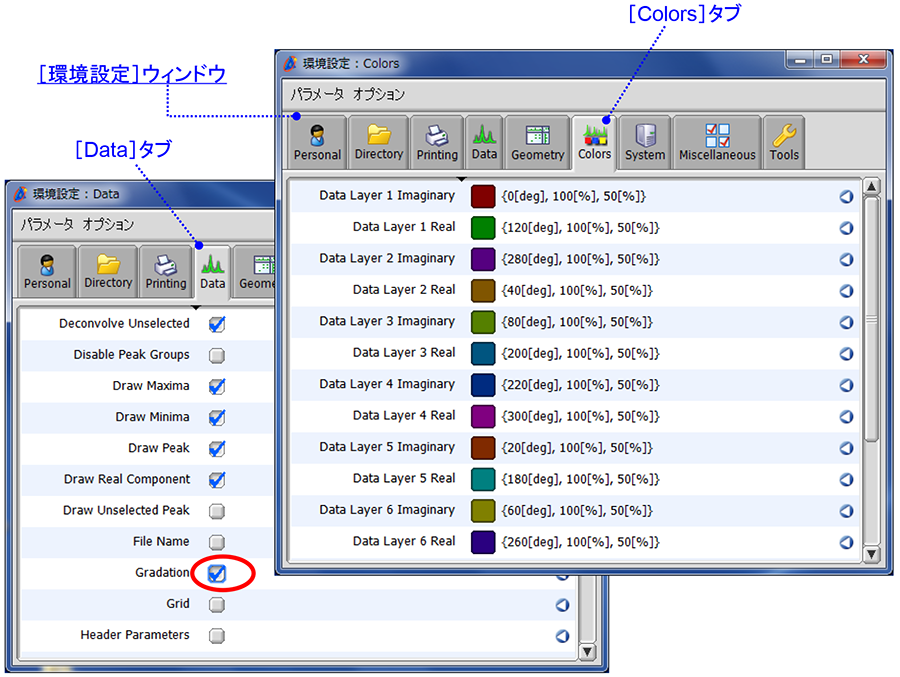

上記の変更は一時的なものです。グラデーション表示をデフォルトにする場合は、[環境設定]ウィンドウで[Data]タブに切り替え、Gradationにチェックを入れます。

∗[環境設定]ウィンドウは、Deltaウィンドウで[オプション]-[環境設定]を選ぶと表示されます。
