• 概要

NMDT_0038

[1D Processor]でデータを開きます。

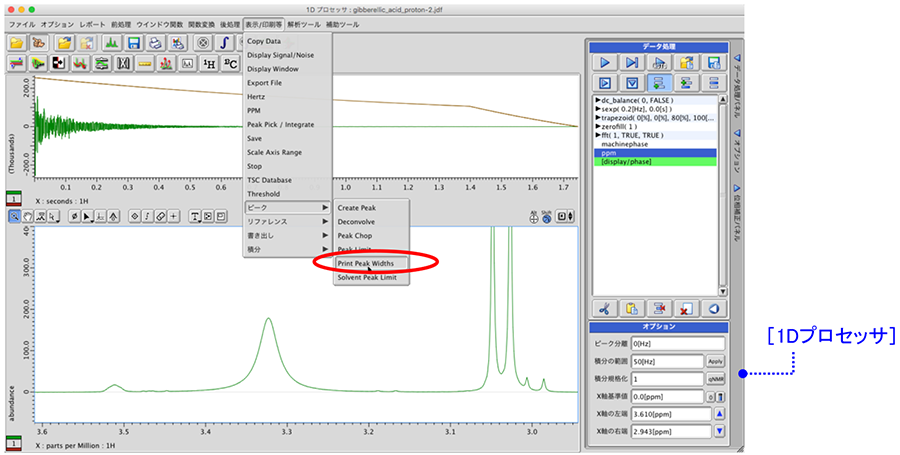

① [表示/印刷等]メニューから[ピーク]-[Print Peak Width]を選び、プロセスリストに追加する。

Delta Tips

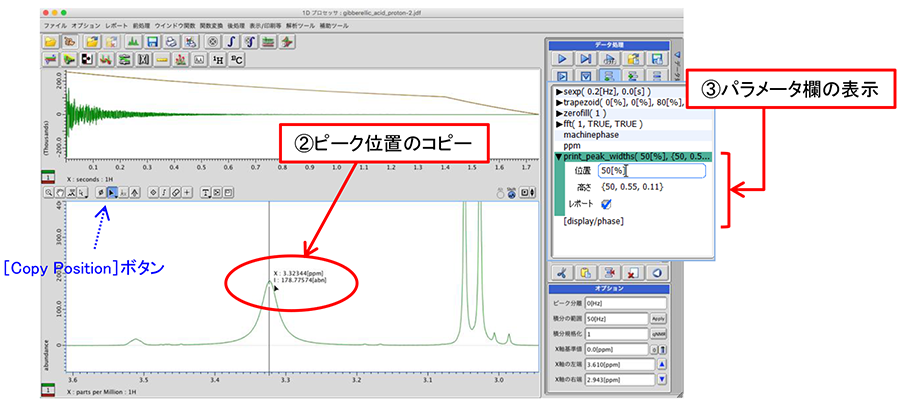

② [Copy Position]ボタンを押して 半値幅を算出したい信号のピーク位置を[Shift]キーを押しながらクリックしてコピーする。

∗ [Shift]キーを使うとピークトップ位置をコピーします。

③ プロセスリストの[print _peak_width]のパラメータ欄を表示する。

Delta Tips

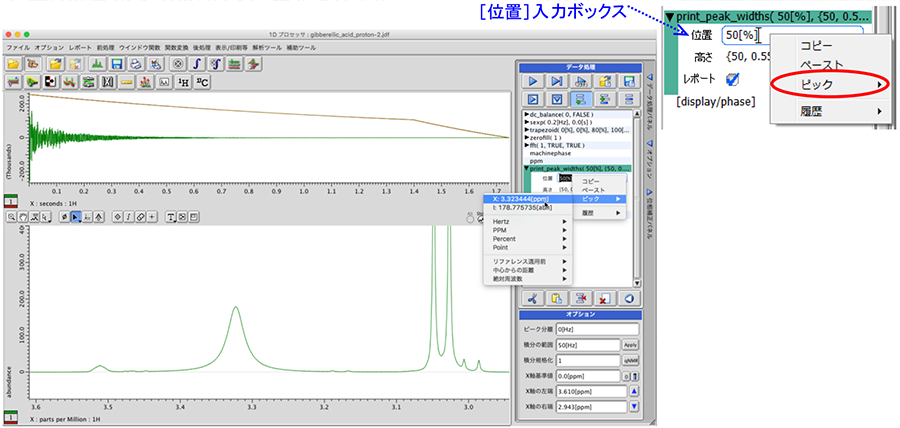

④ パラメータ欄の[位置]入力ボックス上でマウスを右クリックしてコンテクストメニューを表示する。[ピック]を選択してコピーしたピーク値(X:)をペーストする。

⇒ ピーク位置が入力ボックスに設定されます。

Delta Tips

⑤ [プロセスリストの実行]ボタンを押してプロセスリストを再実行する。

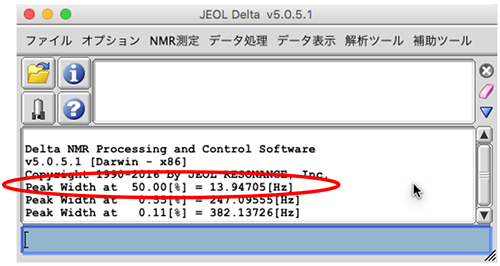

⑥ [マスターコンソール]に半値幅(Peak Width at 50.00[%])が表示される。

Delta Tips

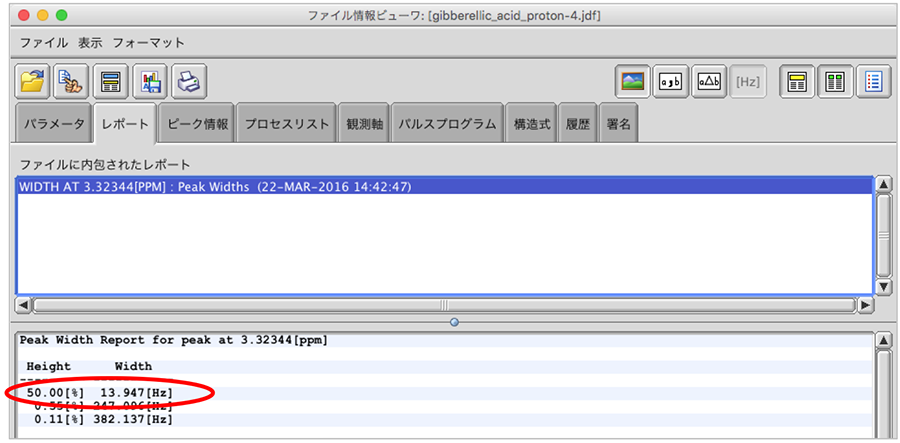

∗ プロセスリストの[print_peak_width]で[レポート]にチェックが入っている場合は、[ファイル情報ビューワ]のレポートタブで半値幅を確認することができます。

Delta Tips
