• 概要

NMDT_0055

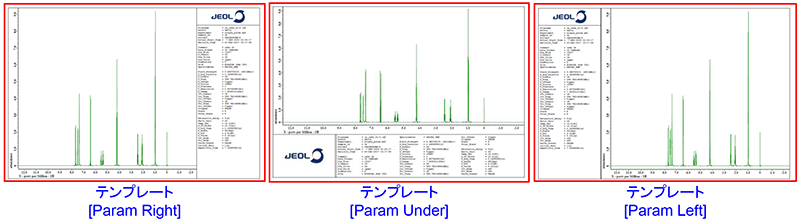

印刷レイアウトの変更と調整

[ページレイアウトエディタ]を使用して印刷出力時のレイアウトを変更することができます。

Delta Tips

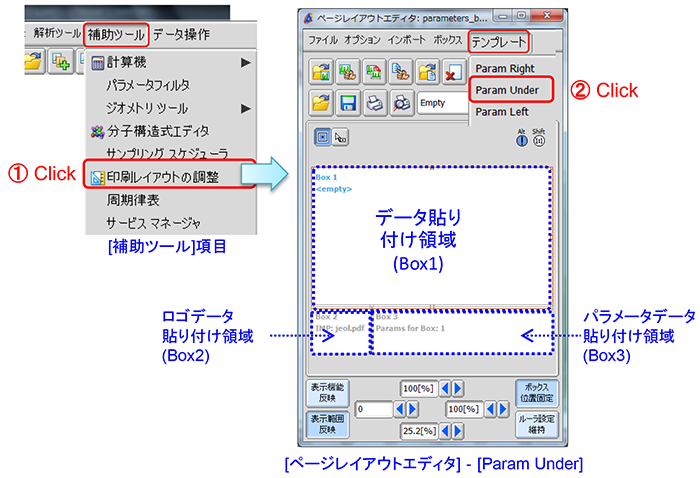

① メニューバー[補助ツール]‐[印刷レイアウトの調整]を選択する。
⇒ [ページレイアウトエディタ]ウインドウが開きます。
② [ページレイアウトエディタ]でテンプレートを指定する。ここでは、[Param Under]を指定する。
⇒ [Param Under]のテンプレート編集モードになります。
Delta Tips

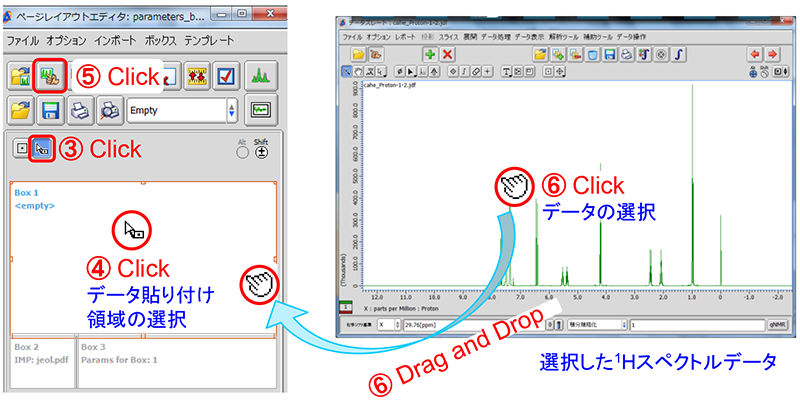

③ [ページレイアウトエディタ]ウインドウの[Region]ボタンを押す。
⇒ カーソルの形が[Region]アイコンに変わります。
④ [Region]アイコンでデータ貼り付け領域のBox1をクリックする。
⇒ Box1が赤枠で示され、データ編集領域に指定されます。
⑤ [データ選択]ボタンを押す。
⇒ カーソルの形が[指マーク]アイコンに変わります。
⑥ [指マーク]アイコンでスペクトルをクリックし、データ貼り付け領域にドラッグ&ドロップする。
⇒ スペクトルデータがページレイアウトのBox1に貼り付けられます。
Delta Tips

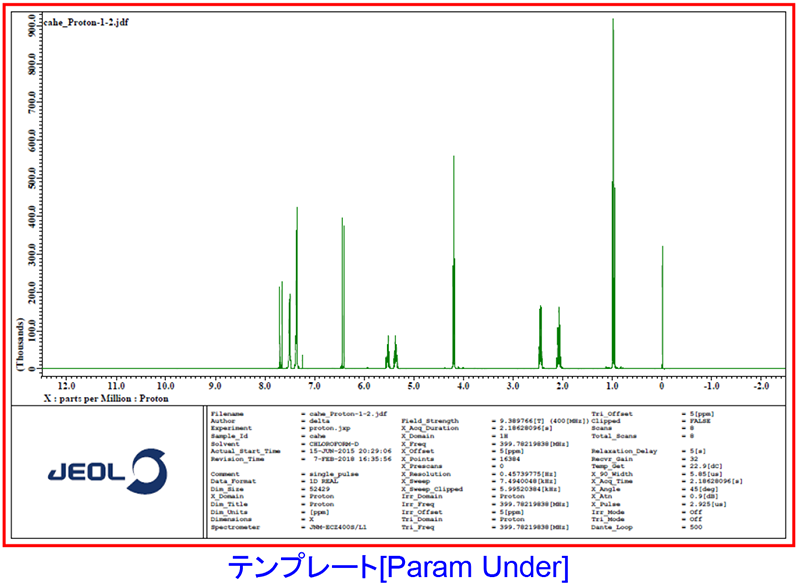

⑦ [印刷]ボタンを押す。
⇒ 選択したレイアウトでデータが出力されます。

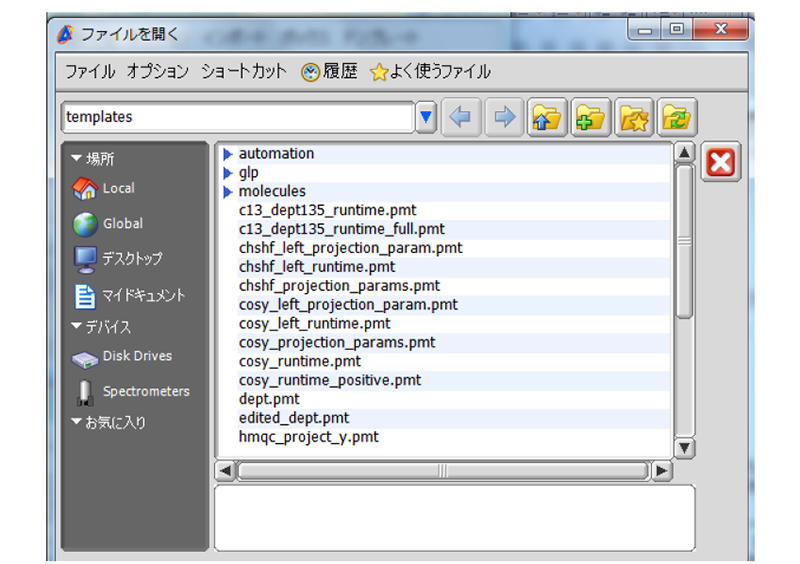

※ [Open]ボタンで他の書き出しテンプレートを選択できます。

印刷プレビューでは、ファイル名のみが表示されます。PDFで出力し確認してください。
