• 概要

NMDT_0059

重複ピークをローレンツ形,ガウス形,およびそれらの混合波形で近似することができます。
波形分離結果は「スプレッドシート」ウインドウのピーク情報で確認できます。

①「1D プロセッサ」ウインドウ、もしくは「データスレート」ウインドウにデータを表示する。

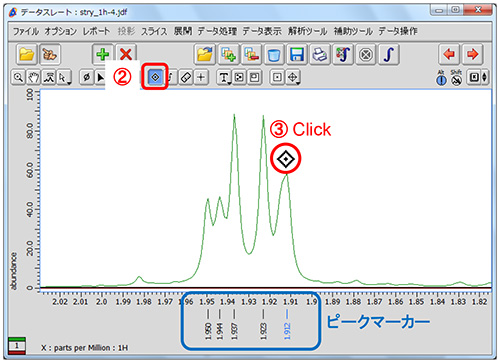

② ポインターバーの[Peak]ボタンをクリックする。
③ ピークをクリックする。

⇒ ピークマーカーが表示されます。

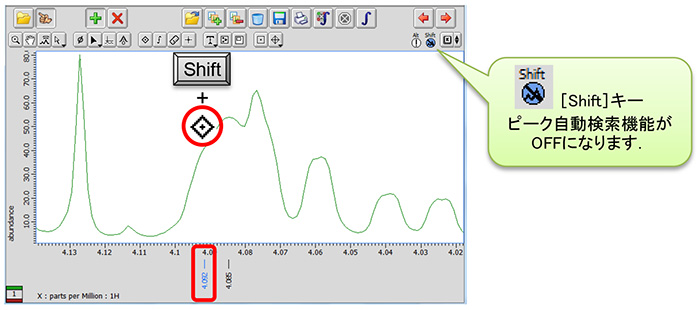

★ 大きなピークの肩にあるピークを選択する場合は[Shift]キーを押しながらクリックしてください。

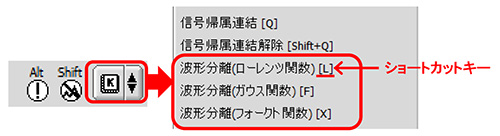

④ ポインターバーの[K]キーコマンドボタン(赤枠)のボタンを長押しする。

⑤ [K]キーコマンドメニューから波形分離の関数を選択する。

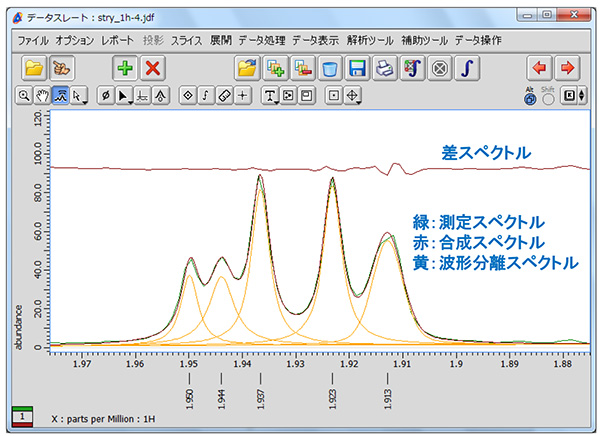

⇒ 波形分離結果がデータ上に表示されます。

★ フォークト関数はローレンツ関数とガウス関数の混合関数です。

★ ショートカットキー[L]、[F]および[X]でも波形分離の関数を選択できます。

★ 波形分離スペクトルの表示について

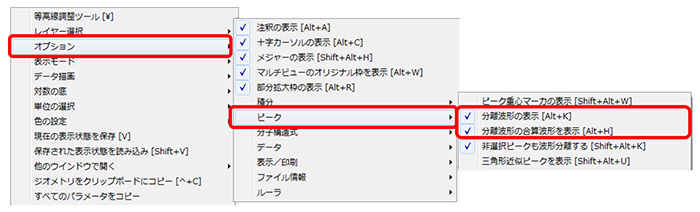

ポップアップメニューの[オプション]-[ピーク]-[分離波形の表示]および[分離波形の合算波形を表示]で選択できます。

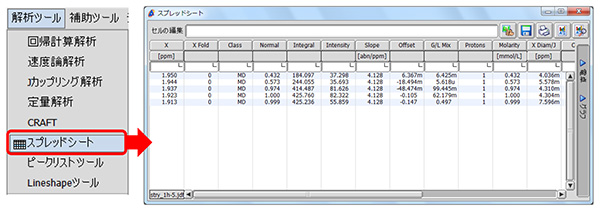

⑥ メニューバー[解析ツール]-[スプレッドシート]を選択する。

⇒ 「スプレッドシート」ウインドウに波形分離結果が表示されます。

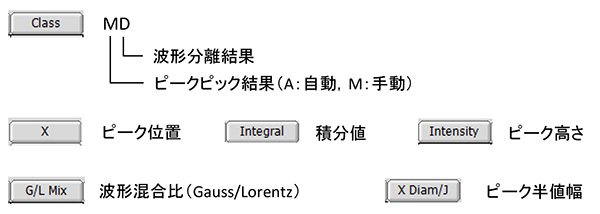

★ 「スプレッドシート」ウインドウについて

★ 波形分離結果の判定

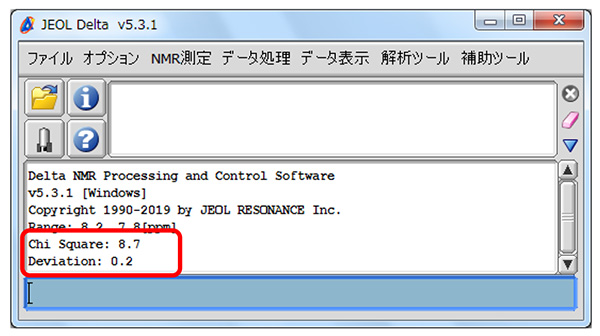

「Delta Console」ウインドウにカイニ乗値と標準偏差の値が表示されます

★ 再波形分離計算
ピーク位置,ピーク高さ,およびピーク半値幅の値を変更し再度波形分離計算をすることができます。

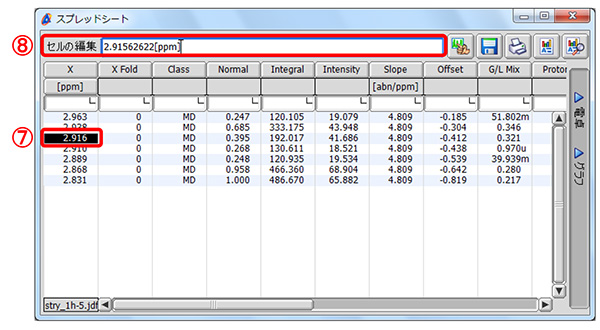

⑦ 「スプレッドシート」ウインドウで値を変更するセルをクリックする。
⑧ 「セルの編集」ボックスに値を入力する。

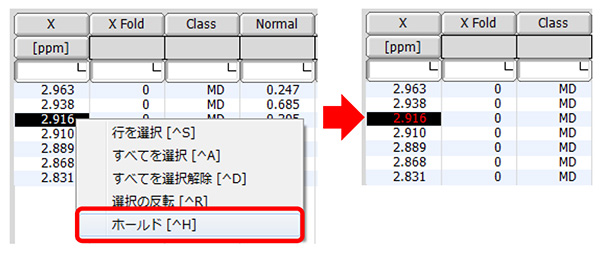

⑨ セルを右クリックし,ポップアップメニュー[ホールド]を選択する。

⇒ 選択されたセルの数値が赤色で表示されます。

⑩ ⑤の[K]キーコマンドメニューから波形分離の関数を選択する。

⇒ 再波形分離結果が、データ上および「スプレッドシート」ウインドウに表示されます。
