• 概要

NMDT_0061

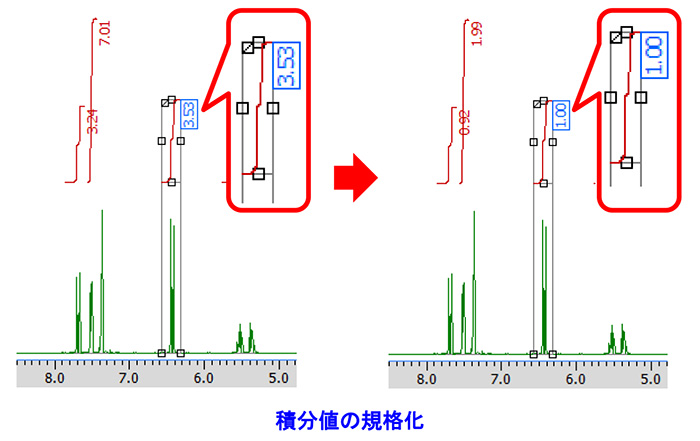

設定された積分値を任意の値で規格化することができます。

積分値の規格化

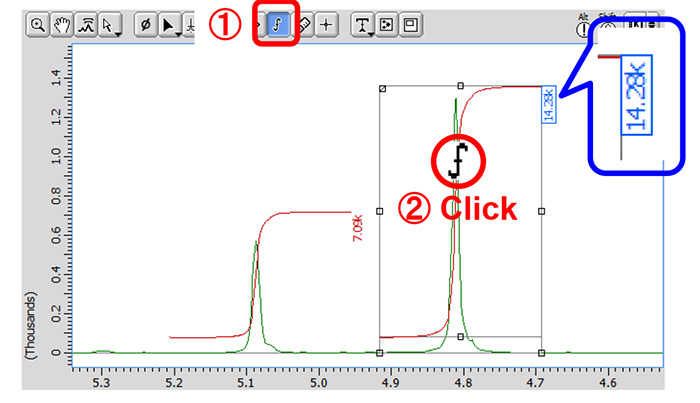

① ポインターバーの[Integral]ボタンをクリックする。

⇒ マウスポインターが∫に変わります。

② 積分曲線を選択する。

積分値の規格化

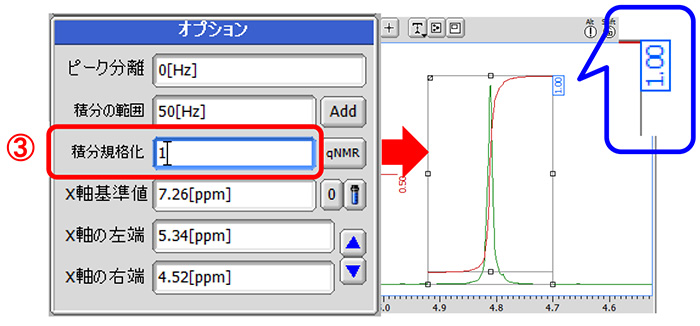

③「オプション」パネルの「積分規格化」ボックスに規格化定数を入力する。

⇒ 積分値が規格化されます。

積分値の規格化

積分値の規格化結果は「スプレッドシート」ウインドウで確認できます。

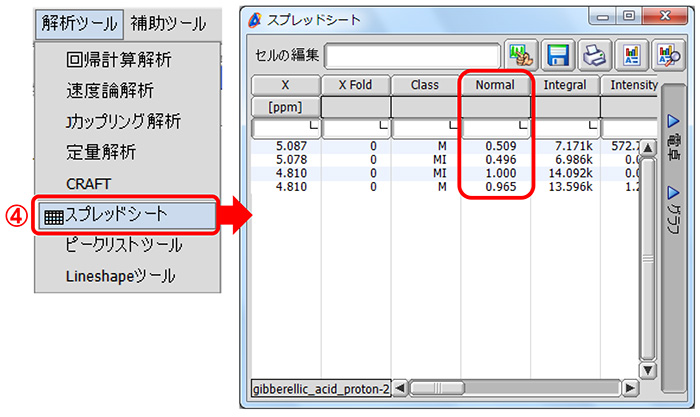

④ メニューバー-[解析ツール]-[スプレッドシート]を選択する。

⇒ 「スプレッドシート」ウインドウに規格化結果「Normal」が表示されます。

積分値の規格化

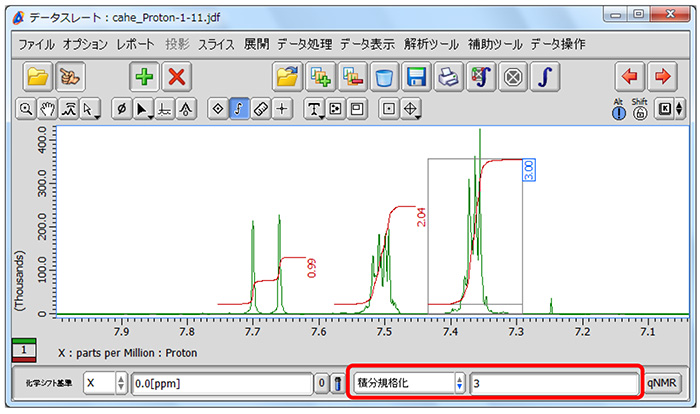

「データスレート」ウインドウについて
「データスレート」ウインドウのオプションバーで「積分規格化」を選択し,規格化定数を入力してください。

積分値の規格化

「選択された複数の積分値の合計を規格化値として、設定された積分値を規格化することができます。

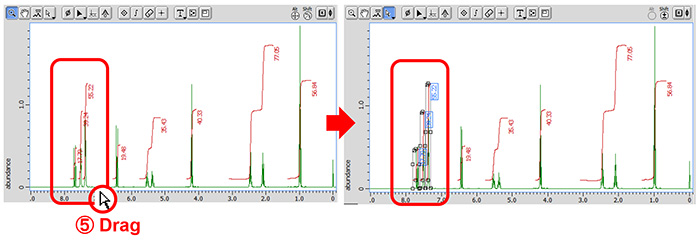

⑤ ポインターバーの[Select]ボタンをクリックし積分データをドラッグする。

⇒ 選択された積分曲線に枠が表示されます。

積分値の規格化

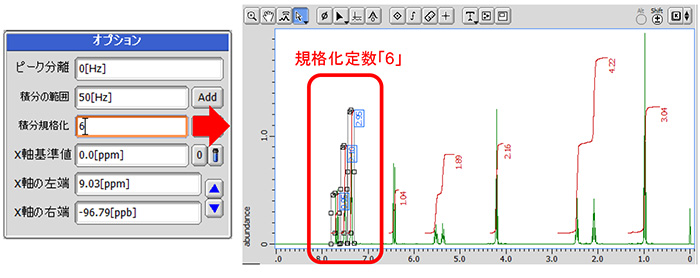

⑥ 「オプション」パネルの「積分規格化」ボックスに規格化定数を入力する。

⇒ 積分値が規格化されます。

積分値の規格化

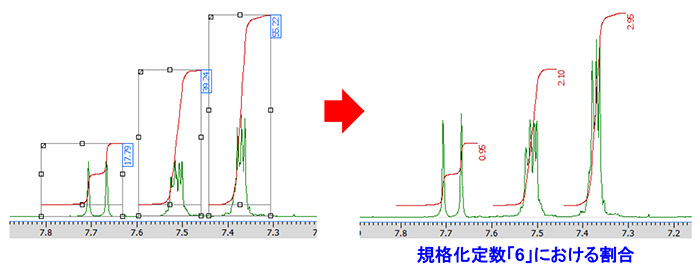

⇒ 選択された積分値については、設定された規格化定数における割合が表示されます。

積分値の規格化
