• 概要

NMDT_0062

積分値マーカーの表示位置、書式、および積分曲線の表示色を変更することができます。

積分マーカーは、スペクトル上(デフォルト)もしくはルーラー上に表示できます。

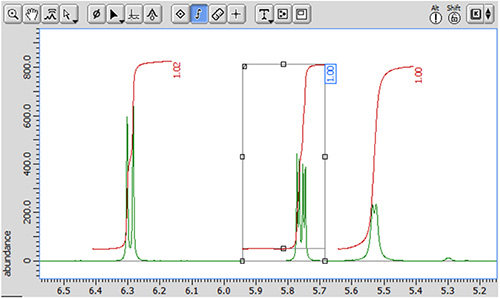

スペクトル上に表示 (デフォルト)
スペクトル上に表示(デフォルト)

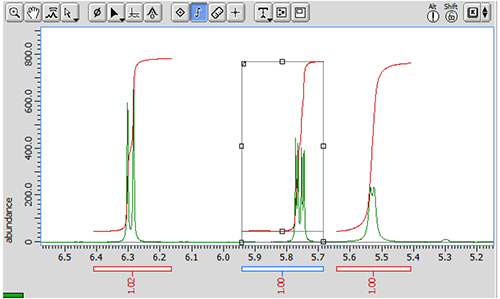

積分値をルーラー上に表示
積分値をルーラー上に表示

ポップアップメニュー:

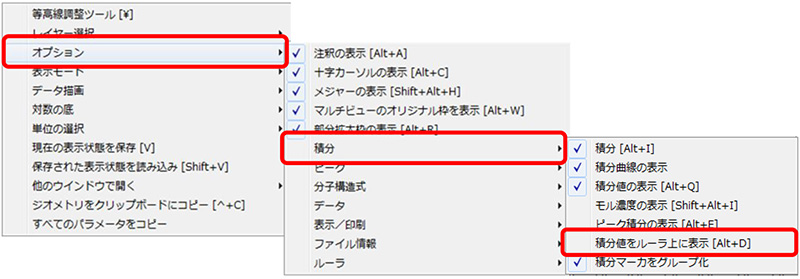

① ポップアップメニュー[オプション]-[積分]-[積分値をルーラ上に表示]を選択する。
⇒ 積分マーカーがルーラー上に表示されます。

積分値および積分曲線の表示設定

ショートカットキー:
② [Alt]+[D]キーを押す。
⇒ 積分マーカー表示位置が切り替わります。

環境設定: 積分マーカー表示位置のデフォルト設定を変更できます。
③ 「Delta Console」ウインドウのメニューバー[オプション]-[環境設定]を選択する。
⇒ 「環境設定」ウインドウが開きます。

④ 「Data」タブ画面-[Integral Values Below]ON/OFFを選択する。
⇒ 環境設定変更後に表示されるデータから設定が適用されます。

積分値のフォントサイズを変更できます。

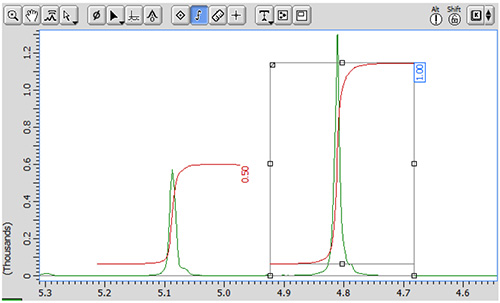

デフォルト表示
デフォルト表示

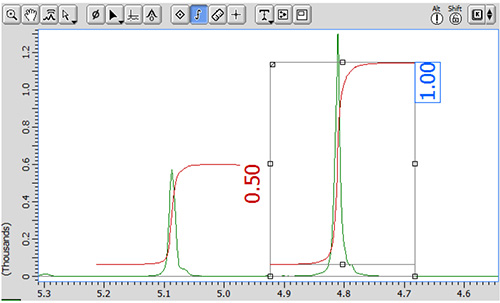

フォントサイズ変更後(2倍)
フォントサイズ変更後 (2倍)

⑤ 「Delta Console」ウインドウのメニューバー[オプション]-[環境設定]を選択する。
⇒ 「環境設定」ウインドウが開きます。

⑥ 「Geometry」タブ画面-[Peak/Integral Font Scale]で数値を設定する。
⇒ 環境設定変更後に表示されるデータから設定が適用されます。

積分曲線の色を変更できます。

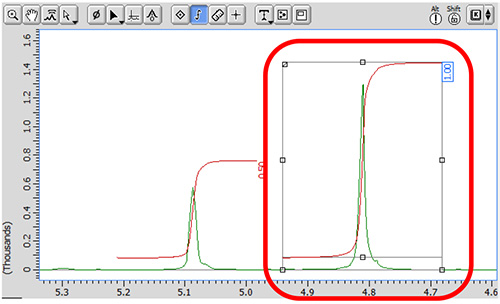

デフォルト表示
デフォルト表示

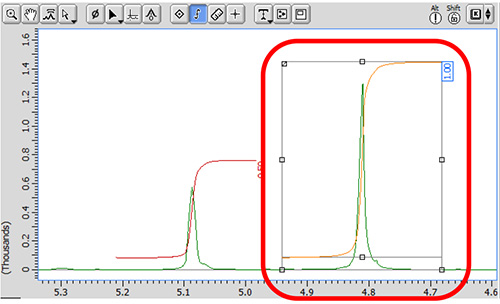

変更後
変更後

ポップアップメニュー:
⑦ ポップアップメニュー[色の設定]リストから選択する。

環境設定: 積分曲線の表示色デフォルト設定を変更できます。
⑧ 「Delta Console」ウインドウのメニューバー[オプション]-[環境設定]を選択する。
⇒ 「環境設定」ウインドウが開きます。

⑨ 「Colors」タブ画面-[Integral Color]で色を選択する。
⇒ 環境設定変更後に表示されるデータから設定が適用されます。

積分値の小数点以下桁数の変更については、Delta Tips「ピークマーカと積分値の小数点以下桁数の変更」( ⇒NMDT_0034 )を参照してください。
