• 概要

NMDT_0065

二次元NMRデータにおけるピークピック方法およびスレッショルドレベルの設定方法について説明します。

自動ピークピック

① ツールバー [自動ピークピック] ボタンをクリックする。
⇒ ピークスレッショルドレベルよりも強度の大きなピークが自動でピークピックされます。

手動ピークピック

② ポインターバー[Peak]ボタンをクリックし、二次元データをクリックする。
⇒ ピークスレッショルドレベルよりも強度の大きなピークを選択できます。

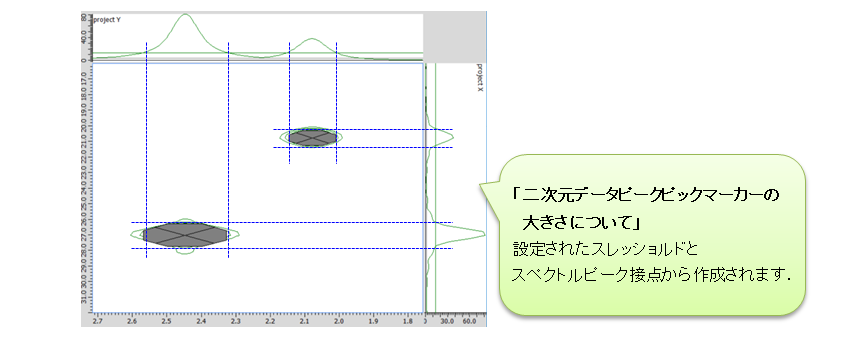

ピークピックされた二次元NMRデータ

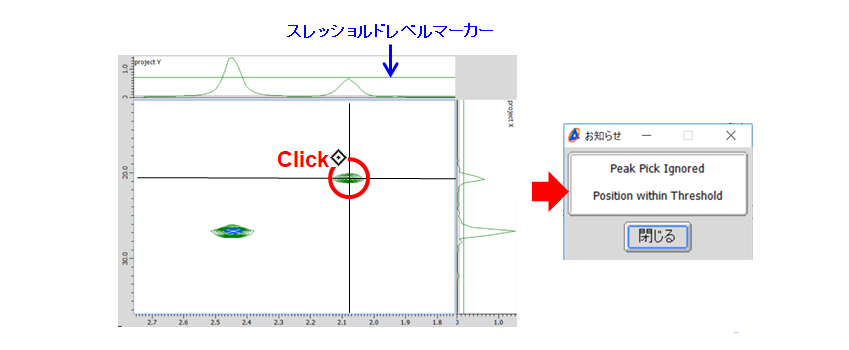

スレッショルドレベル以下のピークが選択された場合、「お知らせ」ダイアログボックスが表示されます。

スレッショルドレベルマーカー

スレッショルドレベルは手動で設定することができます。 以下、スレッショルドレベル設定方法について説明します。

「等高線調整ツール」を使用する方法

③ 二次元データ上でのポップアップメニュー[等高線調整ツール] を選択する。
⇒ 「等高線調整ツール」ウインドウが開きます。

④ 「等高線調整ツール」ウインドウ上でのポップアップメニュー[スタティスティクス] を選択する。
⇒ 「等高線調整ツール」ウインドウでスレッショルドレベルを設定できるようになります。

ポップアップメニューは、各々のウインドウ上でのマウス右ボタン長押しで表示できます。

ポップアップメニュー

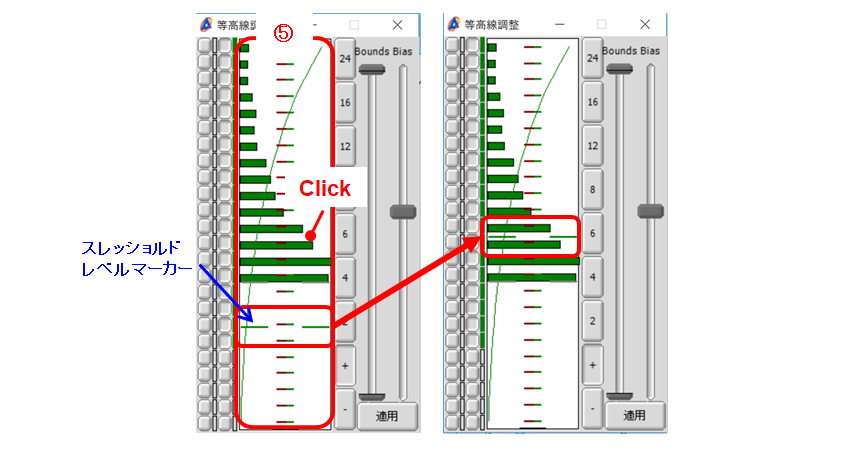

⑤ 「等高線調整ツール」ウインドウの下図領域をクリックする。
⇒ クリック位置にスレッショルドレベルが設定されます。

スレッショルドレベルマーカー

⑥ 「等高線調整ツール」ウインドウの[適用]ボタンをクリックする。
⇒ スレッショルドレベルの設定がデータに適用されます。

スレッショルドレベル

「等高線調整ツール」ウインドウのポップアップメニュー[自動適用]を選択すると、[適用]ボタンが[自動適用]ボタンに変わり、設定変更が自動で適用されます。

「プロジェクションデータ」を使用する方法

⑦ 「2Dビューワ」ウインドウのプロジェクションデータをクリックし、ポインターバー[Statistics]ボタンをクリックする。

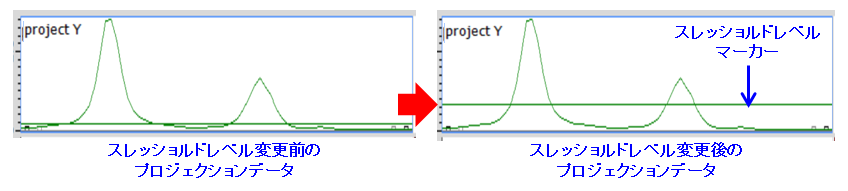

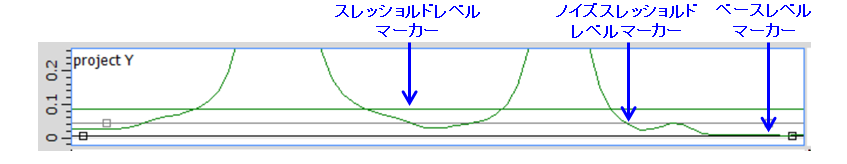

⇒ プロジェクションデータにスレッショルドレベルマーカーが表示されます。

プロジェクションデータ

⑧ スレッショルドレベルマーカーをドラッグする。
⇒ マウスポインターが[Threshold]に変わります。

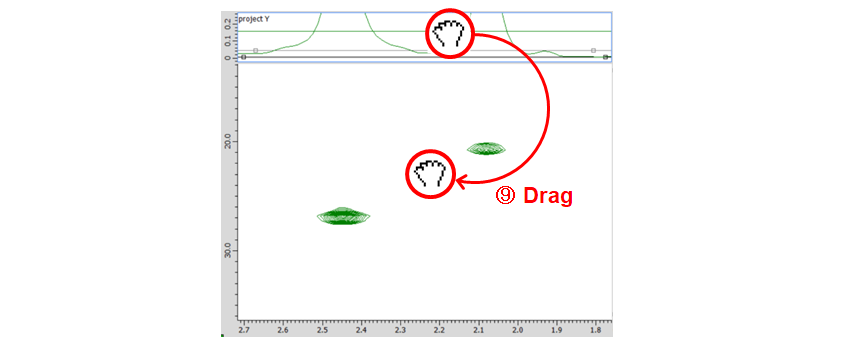

⑨ [Statistics]ボタンが選択された状態でプロジェクションデータを右クリックし、二次元データへドラッグする。
⇒ 設定されたスレッショルドレベルが二次元データへ適用されます。

スレッショルドレベルマーカー

⑩ 操作①および②を参照し、ピークピックする 。

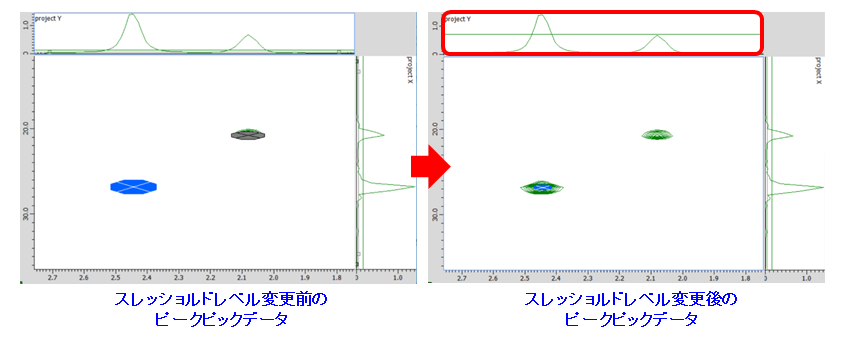

⇒ 設定されたスレッショルドレベルよりも強度の大きなピークがピークピックされます。

ピークピックデータ

デフォルト「2Dビューワ」ウインドウに表示されるプロジェクションデータは、二次元データ全域の投影スペクトルです。
表示された領域におけるプロジェクションデータは以下の方法で表示できます。メニューバー[投影]-[表示された領域を投影]を選択してください。

2Dビューワ
2Dビューワ

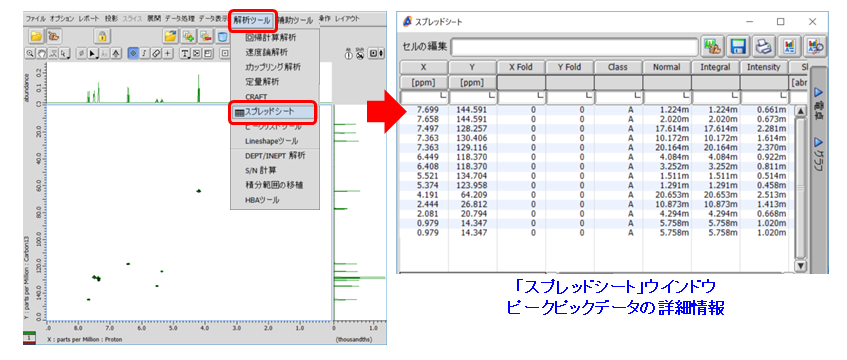

ピークピックデータの詳細は「スプレッドシート」ウインドウで参照できます。
「スプレッドシート」ウインドウは以下の方法で表示できます。メニューバー[解析ツール]-[スプレッドシート]を選択してください。

ピークピックデータの詳細情報

「スプレッドシート」ウインドウについては、Delta Tips 「スプレッドシート編(1)」(⇒NMDT_0008)および「重なっているピークを分離する」(⇒NMDT_0059)を参照してください。
