• 概要

NM200008

NMRの測定時間短縮の方法として近年マルチレシーブ測定が注目されています。マルチレシーブ測定の特徴は1つの測定法の中に複数の取り込み時間が存在することです。それぞれ別々のNMR情報を取り込むことで、1つの測定で複数の測定データが得ることができます。本来は別々に測定を かけるところをマルチレシーブ測定では1回の測定でまとめて測定するため測定時間が短縮されます。さらにそれぞれの測定法はNUS(Non Uniform Sampling)と併用が可能です。
ただしそれぞれの測定法に感度差がある場合、最も感度の悪い測定法に合わせて積算回数を設定する必要があるため、試料量が少ない場合は期待したほど測定時間短縮につながらない場合もあります。

① NOAH測定

NOAH(NMR by Ordered Acquisition using 1H-detection)は複数の二次元NMRを連続的に測定できる便利な測定です。
図1はHSQC, HMBC, COSYが1セットになったNOAHのパルスシーケンスです。測定終了時に3つのデータが同時に生成されます。図2は10% cinnamic acid cis-3-hexen-1-yl ester/CDCl3で図1の測定を行った結果です。NUSを併用し3つの測定を約5分と非常に短時間で行うことができます。

ユーザービリティの向上のため、NOAHに専用のオートメーションを用意しました(図3)。ユーザーは観測範囲、Yポイント、積算回数、NUSの使用/不使用を選択し、実行します。測定終了後にそれぞれのデータに適切なファイル名とプロセスリストが自動的にセットされるため、個々に測定する場合と同様に解析を行うことが可能です。

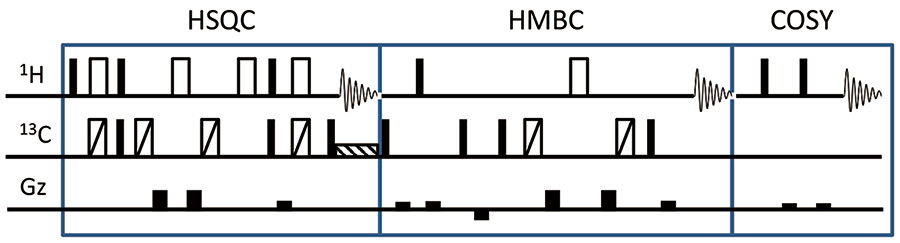

NOAH-3のパルスシーケンス

図1: NOAH-3のパルスシーケンス

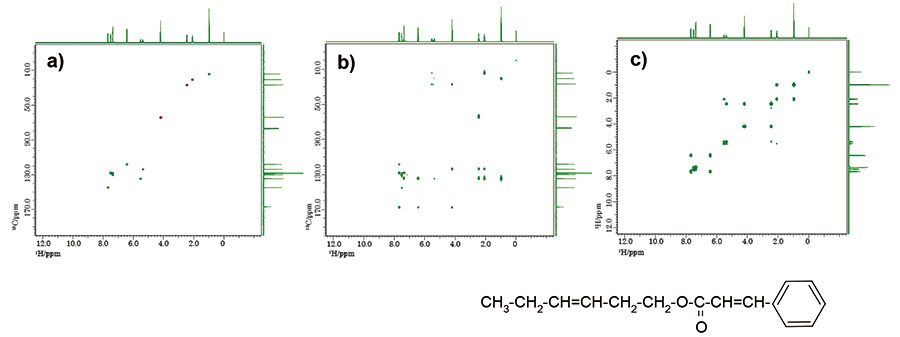

NOAH-3の測定結果: a) HSQC, b) HMBC, c) COSY

図2: NOAH-3の測定結果: a) HSQC, b) HMBC, c) COSY

Scans: 1, Y points: 256, NUS: 25%使用 測定時間: 5分

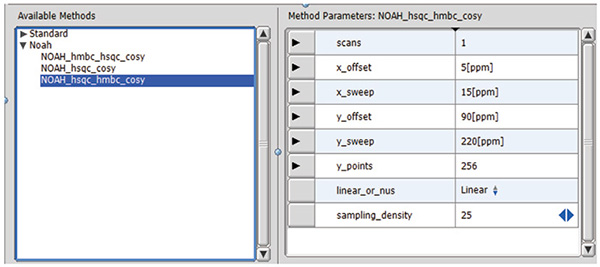

NOAHのautomation 設定画面

図3: NOAHのautomation 設定画面

使用装置

NOAHの参考資料

② Interleaved測定

Interleaved測定もNOAHと同じく1つの測定法の中に複数の取り込み時間が存在します。NOAHはすべて同一の核種の測定になりますが、こちらはそれぞれ異なった核種を別々のレシーバーで取り込む測定法です。
図4にinterleaved COSYのパルスシーケンスを示します。1つめのレシーバーで1H-1H COSY、2つめのレシーバーで19F-19F COSYを観測します。
図5は10mg voriconazole/DMSO-d6のinterleaved COSYの測定結果です。NUSとの併用で2つの測定を約3分で行うことができます。

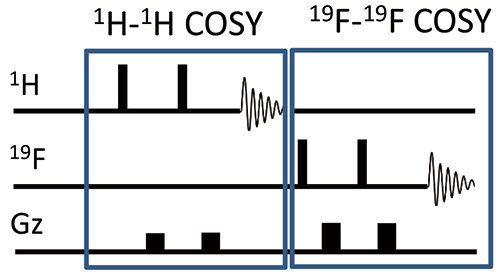

Interleaved COSYのパルスシーケンス

図4: Interleaved COSYのパルスシーケンス

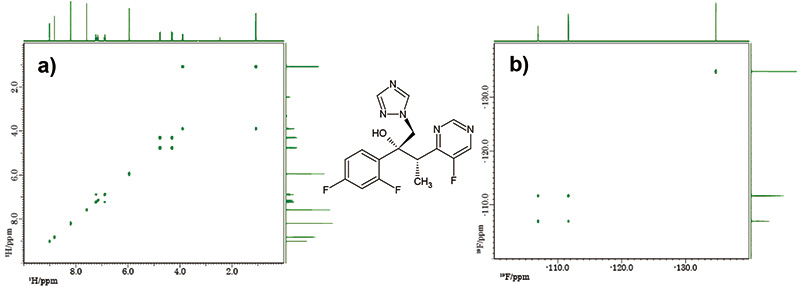

Interleaved COSYの測定結果 a) 1H-1H COSY, 19F-19F COSY

図5: Interleaved COSYの測定結果 a) 1H-1H COSY, 19F-19F COSY

Scans: 1, Y points: 256, NUS: 25%使用, 測定時間: 3分

使用装置

③ PANSY測定

PANSY(Parrallel Acqusition Nmr SpectroscopY) は複数の取り込みを並列で行う測定法です。主に2つの測定法を組み合わせでできており、それぞれ別の観測核で取り込みを行います。Interleaved測定との違いは取り込みのタイミングが同一であるという点です。
図6にPANSY COSYのパルスシーケンスを示します。PANSY COSYで得られるスペクトルは1H-1H COSYと19F-1H HETCORです。図7は15mg 1-Ethoxy-2,3-difluoro-4-(trans-4-propylcyclohexyl)benzene/CDCl3のPANSY COSYの測定結果です。また図8はPANSY HMBCのパルスシーケンスで1H-13C HMBCと19F-13C HMBCのスペクトルが得られます。図9は同試料でのPANSY HMBCの測定結果です。それぞれNUSとの併用により短時間で測定を行うことができます。

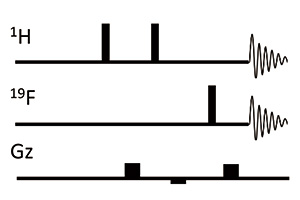

PANSY COSY測定のパルスシーケンス

図6: PANSY COSY測定のパルスシーケンス

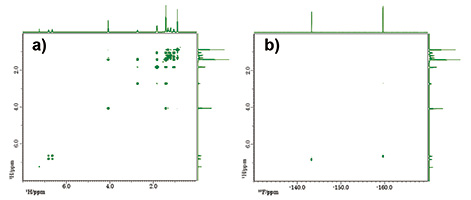

PANSY COSYの測定結果

図7: PANSY COSYの測定結果 a) 1H-1H COSY, b)19F-1H HETCOR

Scans: 1, Y points: 256, NUS: 25%使用, 測定時間: 3分

PANSY COSYの測定結果

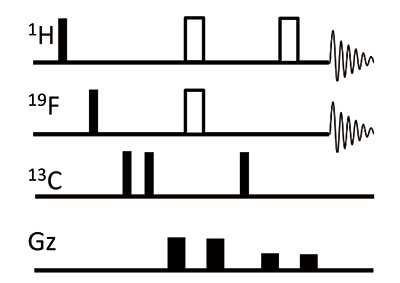

PANSY HMBC測定のパルスシーケンス

図8: PANSY HMBC測定のパルスシーケンス

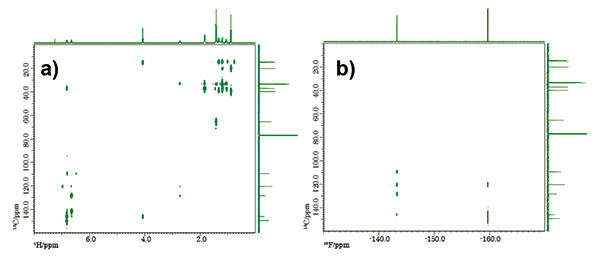

PANSY HMBCの測定結果 a) 1H-13C HMBC, 19F-13C HMBC

図9: PANSY HMBCの測定結果 a) 1H-13C HMBC, 19F-13C HMBC

Scans: 4, Y points: 256, NUS: 25%使用, 測定時間: 8分

使用装置

InterleavedおよびPANSYの参考文献

  • Helena Kovacs and Eriks Kupce, Magn. Reson. Chem. 2016, 54, 544-560.
このページの印刷用PDFはこちら。
