ナノパーコレーター

広い分野での微生物形態観察や微粒子の元素分析に適した試料載台

ナノパーコレーター試料載台は抜群の耐薬品性、耐熱性を備えたポリカーボネイト膜を採用したディスポーザルタイプの新しいSEM試料台です。
微生物、微粒子補捉性に優れたメンブレンフィルターならではの特性を持ち、さらに膜強度が高く、取扱性にも優れています。微生物、微粒子のSEM観察から元素分析まで、その用途は多彩です。

※ 写真は、ナノパーコレーターをアダプター・ホルダーに装着した例です。

特長

ナノパーコレーターの特長
微粒子、微生物を確実に補促します

湧れ性に優れたPC膜には特別な親水化処理は不要です。
注射器に取り付けて吸引するだけで分散性のよいサンプリングが極く短時間に行えます。0.6μmの孔径が試料粒子でも確実に補促します。

優れた取扱性

有機溶剤、酸、アルカリ、油などの液体中の微粒子、微生物の濾過に広く最適です。

バックグラウンドの均一性

平坦で膜強度の高いPC膜を支持台としています。
SEM像やX線像の観察時のバックグラウンドが均一で個々の試料粒子が際だって観察できる色調を呈します。

水やアルコール中の少量試料濾過ニーズに応える使いやすいディスポーザルタイプです。

PC膜支持枠には硬質の導電性樹脂を採用しておりますので、試料導電コーティングのみで観察できます。
外枠には0~9までの数字が刻印されていますので試料の取扱い上での混同はありません。

使用方法と応用例

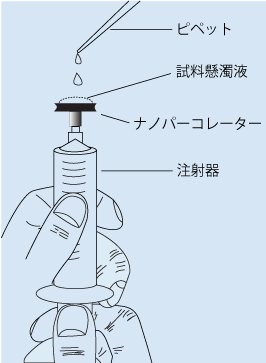

試料サンプリングは少しの経験も必要とせずに容易に行えます。試料に含まれる不純物などもフィルターに吸着されますので、洗浄操作でできるだけ取り除いた後に、注射器にナノパーコレーターホルダー上に懸濁液を数滴滴下します。
数分後に注射器で静かに吸引して試料をメンブレンに吸着します。試料支持体のPC膜には導電性がありません。自然乾燥あるいは臨界点乾燥 (微生物試料の場合) 後、日常行われている導電コーティングが必要です。目的に応じてカーボンまたは金属コーティングを施して観察します。

ブドウ状球菌を付着させた赤血球  イメージ

ブドウ状球菌を付着させた赤血球

赤血球  イメージ

赤血球

試料ホルダー搭載方法

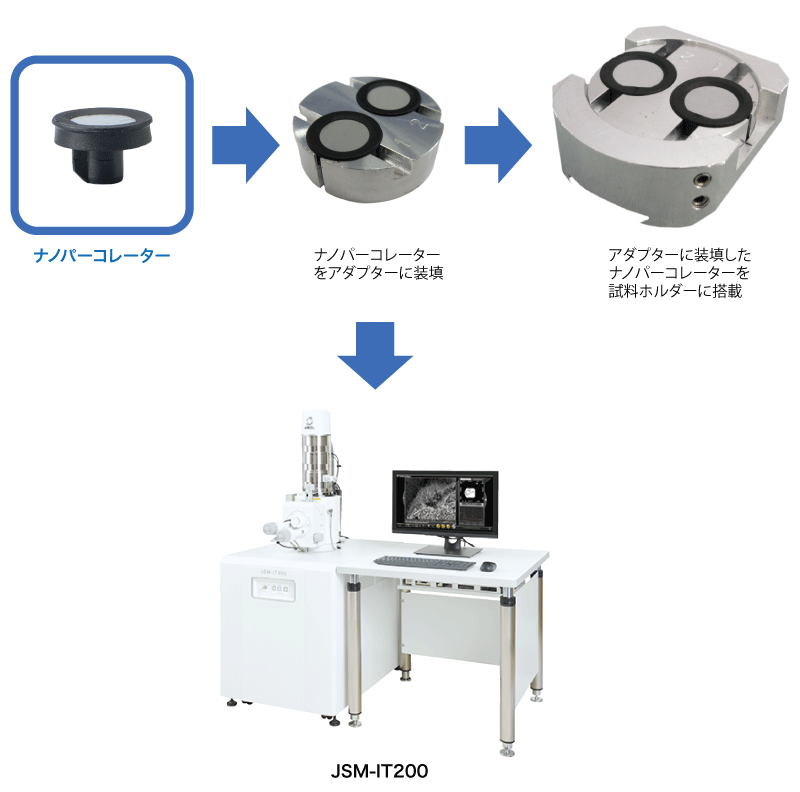

試料ホルダー搭載例 (JSM-IT200)

  • ナノパーコレーターに試料を載せた後、アダプター (パーツNo. 822182921) へ装填する
    ※アダプターサイズ φ32×10mm
  • アダプターを試料ホルダーへ搭載し、ビスを固定する
  • 装置へ搭載し、観察する

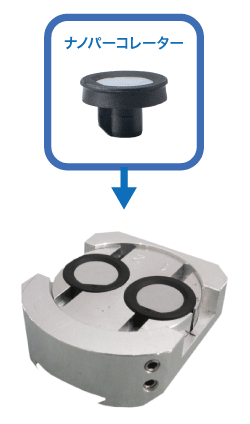

試料ホルダー搭載例 (JSM-IT200)

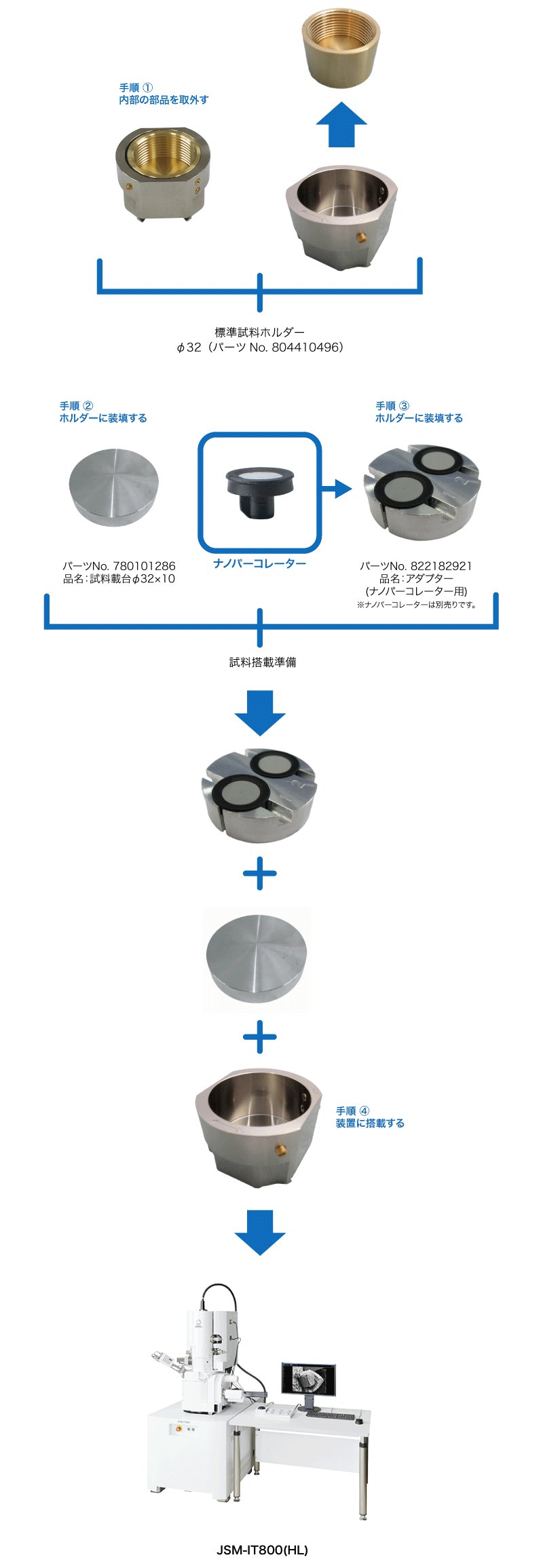

試料ホルダー搭載例 (FE-SEM)

標準試料ホルダー: φ32 (パーツNo. 804410496) を使って、試料載台をスペーサーとして搭載。
アダプターに装填したナノパーコレーターを試料ホルダーへ搭載。

  • 内部の部品を取外す
  • 部品を取外した後、試料ホルダーへ試料載台 (φ32×10) をスペーサーとして搭載する
  • アダプターに装填したナノパーコレーターを試料ホルダーへ搭載し、ビスを固定する
  • 装置へ搭載し、観察する
試料ホルダー搭載例 (FE-SEM)

高さ調節機構付き試料ホルダーも販売しております。

試料ホルダー 783131283
パーツNo. 783131283
品名: 試料ホルダー φ41×25 (φ32×5-10) mm
規格: 内径φ32 高さ 5~10mm

主な用途

医学、生物学、化学、食品、飲料、電子、セラミックス、環境など広い分野での微生物の形態観察や微粒子の元素分析に適しています。

細菌

バクテリア、カビ等の形態観察

遊離細胞

赤血球、白血球、りんぱ球の形態観察

水中微生物

プランクトン、大腸菌などの形態観測

工業用作動油

濾過後の残査物の組成分析

塵埃

クリーンルーム、大気中の微粒子の組成分析

粉体

花粉、胞子、各種微粉末の観察と組成分析

主な仕様

フィルター

Nucleporeメンブレンフィルター
孔径0.6µm

フィルター膜厚

10µm

ポア密度

3×107 / cm2

材質

フィルター: ポリカーボネイト
ホルダー: 軟質導電性樹脂 (黒色)

寸法

外径15mm
濾過フィルター部: 直径10mm

包装単位 (個)

50個入

取扱に便利なパーツ

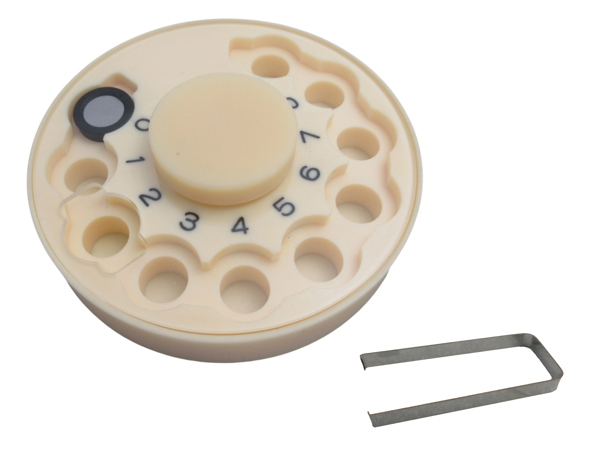

試料ケース (ナノパーコレーター用)

試料ケース (ナノパーコレーター用)

パーツNo. 781122805
【特長】

  • ナノパーコレーター10個収納
  • 取り出しは1個毎
  • 専用ピンセット付
  • 上部トグルで保護カバーが回転
  • 外気との遮断 (ゴミ混入防止)

注射器スタンド

注射器スタンド

パーツNo. 780182537
【特長】

  • ナノパーコレーター試料懸濁液吸引注射器専用スタンド
  • 20ml / 30ml 注射器専用取り付け台
  • 注射器セットが簡単
  • 長時間の固定が可能

使用例

注射器スタンド
  • 注射器スタンドへ注射器をセット
  • 注射器の先端にナノパーコレーターをセット
  • 試料懸濁駅をナノパーコレーターへ数滴滴下
  • 数分後注射器で静かに吸引を開始

パーツリスト

更新日: 2021年2月16日
パーツNo. 品名 規格
ナノパーコレーター 4KA0122-03

781121159

ナノパーコレーター 注1
50個入

4KA0122-03
50PCS/CA

No Image

781121418

ナノパーコレーターB 注1
50個入

4KA0125-03
微量試料対応Oリング付

No Image

783127278

ナノパーコレーター i-4KA0122 注2
50個入

i-4KA0122
50PCS/CA

試料ケース

781122805

試料ケース
(ナノパーコレーター用)

3KA0379
W/TWEEZERS

注射器スタンド

780182537

注射器スタンド

SB1584 (00)

試料ホルダー (ナノパーコレーター用)

822205238

試料ホルダー
(ナノパーコレーター用)

27×26×25mm
FE-SEM用

試料ホルダー (ナノパーコレーター用)

822186756

試料ホルダー
(ナノパーコレーター用)

26×25×14mm
JSM-IT200用

試料ホルダー (ナノパーコレーター用)

822187256

アダプター
(ナノパーコレーター用)

φ10×10mm
真鍮

No Image

822177218

アダプター
(ナノパーコレーター用)

φ10×12mm
M4穴付 真鍮

No Image

822182629

アダプター
(ナノパーコレーター用)

φ12.5×12mm
M4穴付 真鍮

アダプター (ナノパーコレーター用)

822187230

アダプター
(ナノパーコレーター用)

φ12.5×8.5mm
真鍮

アダプター (ナノパーコレーター用)

780132319

アダプター 注3
(ナノパーコレーター用)

φ18×21mm SM134(01)
受口φ14mmアダプター ワンタッチ固定有
FE-SEM標準資料ホルダーへ搭載 真鍮

アダプター (ナノパーコレーター用)

822182921

アダプター
(ナノパーコレーター用)

φ32×10mm 2個取付
M4穴付 アルミ

アダプター (ナノパーコレーター用)

780174496

注射器
(針なし)

20ml
50本入

アダプター (ナノパーコレーター用)

780012062

注射器
(針なし)

30ml
50本入

No Image

780004523

カーボン両面テープ

7mm×20m DTM9101
不織布

No Image

781173159

カーボン両面テープ

20mm×20m NO.7323
アルミ基材

No Image

781177201

導電性カーボン両面テープ

20mm×20m #15-1151
不織布基材

No Image

780003349

カーボン両面粘着シート

50mm×120mm
NO.735 (10枚入)

No Image

423002970

カーボンドータイト

20g
XC-12

No Image

423002988

ドータイト
(銀)

20g
D-550

No Image

781164575

ドータイトシンナー

100ml SP-2
シンナー

No Image

780134036

ピンセット
(試料載台用)

SB1094
φ10 ~ φ15用

注1: アセトン、酢酸イソアミルはご使用できません。
注2: 酢酸イソアミルをご使用されているお客様専用です。(アセトンはご使用できません)
注3: 長納期品:2ヵ月
