NORELL, Inc.社製 NMR試料管・ディスポーザブルNMR試料管

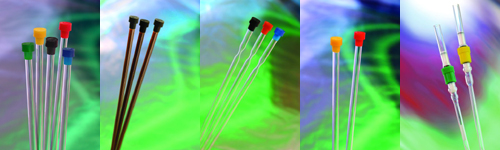

Norell社製 NMR試料管 イメージ

NORELL, Inc.社は1967年設立のNMR試料管専門メーカーです。
その製品は欧米の研究者から絶大な支持を得ています!

特長

  • 日本電子の装置にも完全にマッチ
  • 最高レベルの『真円度』と『反り』
    (シム調整時間を短縮・サイドバンドを抑制・ノンスピンでも安心)
  • 他社同等品と比べて格段に低価格
  • クリーンな製造工程により使用前の洗浄が不要
  • 管上端焼きなめ処理により上端が破損し難く長寿命
  • 特殊試料管もラインナップ
  • <ディスポーザブル>
    ハイスループット用では最高レベルの『真円度』と『反り』
    真円度(肉厚ムラ):0.025mm以下を保証
    反り(管の曲がり):±0.075を保証

性能を左右する『真円度』と『反り』

『真円度』と『反り』はNMR試料管の性能を左右する重要なパラメータです。
Norell社製NMR試料管は、優れた製造技術により最高レベルの『真円度』と『反り』を保証しています。

真円度 イメージ 反り イメージ

<真円度>
NMR試料管の肉厚ムラを表します。
真円度(肉厚ムラ)が小さいと、磁場の安定が早くなり、
スピン・ノンスピンいずれの場合にもシム調整時間が短くなります。

<反り>
NMR試料管の曲がり度合を表します。
反りが小さいと、回転ブレが減少し、サイドバンドの発生や
シム調整時間への影響が出にくくなります。
また、プローブ内RFコイルへの接触リスクも減少します。

Norell社製NMR試料管価格表

5mm試料管(全製品キャップ・マーカーエリア付)

● 高級耐熱ガラス製

PYREX同等品 加熱・冷却必要時は本製品をご使用下さい。

(更新日: 2021/7/19)

P/N グレード 規格 長さ 製品名 製品コード 包装単位

781208963

900MHz

外径:4.97±0.004mm
反り:±0.003mm
内径:4.20±0.006mm
真円度:0.0020mm

178mm

S-5-900-7

S3020

5本入

781208971

203mm

S-5-900-8

S3021

5本入

781208980

800MHz

外径:4.97±0.005mm
反り:±0.0038mm
内径:4.20±0.012mm
真円度:0.0025mm

178mm

S-5-800-7

S3022

5本入

781208998

203mm

S-5-800-8

S3023

5本入

781209005

600MHz

外径:4.97±0.006mm
反り:±0.006mm
内径:4.20±0.012mm
真円度:0.004mm

178mm

S-5-600-7

S3024

5本入

781209013

203mm

S-5-600-8

S3025

5本入

781209021

500MHz

外径:4.97±0.013mm
反り:±0.013mm
内径:4.20±0.025mm
真円度:0.005mm

178mm

S-5-500-7

S3026

5本入

781209030

203mm

S-5-500-8

S3027

5本入

781209048

400MHz

外径:4.97±0.013mm
反り:±0.019mm
内径:4.20±0.025mm
真円度:0.007mm

178mm

S-5-400-7

S3028

5本入

781209056

203mm

S-5-400-8

S3029

5本入

781209064

300MHz

外径:4.97±0.025mm
反り:±0.025mm
内径:4.20±0.025mm
真円度:0.007mm

178mm

S-5-300-7

S3030

5本入

781209072

203mm

S-5-300-8

S3031

5本入

781209081

200MHz

外径:4.97±0.030mm
反り:±0.035mm
内径:4.20±0.030mm
真円度:0.009mm

178mm

S-5-200-7

S3064

5本入

● 高級耐熱ガラス製
P/N グレード 規格 長さ 製品名 製品コード 包装単位

781209099

600MHz

外径:4.97±0.006mm
反り:±0.006mm
内径:4.20±0.012mm
真円度:0.004mm

178mm

509-UP-7

S3005

5本入

781209102

203mm

509-UP-8

S3015

5本入

781209111

500MHz

外径:4.97±0.013mm
反り:±0.013mm
内径:4.20±0.025mm
真円度:0.005mm

178mm

508-UP-7

S3006

5本入

781209129

203mm

508-UP-8

S3016

5本入

781209137

400MHz

外径:4.97±0.013mm
反り:±0.019mm
内径:4.20±0.025mm
真円度:0.007mm

178mm

507-HP-7

S3000

5本入

781209145

203mm

507-HP-8

S3002

5本入

780237692

300MHz

外径:4.97±0.025mm
反り:±0.038mm
内径:4.20±0.025mm
真円度:0.010mm

178mm

XR-55-7

S3007

25本入

780237706

203mm

XR-55-8

S3017

25本入

780237714

100MHz

外径:4.97±0.05mm
反り:±0.07mm
内径:4.20±0.05mm
真円度:0.020mm

178mm

502-7

S3008

50本入

780237722

203mm

502-8

S3018

50本入

780238427

ディスポーザブル

外径:4.97±0.070mm
反り:±0.075mm
内径:4.20±0.070mm
真円度:0.025mm

178mm

ST500-7

S3010

100本入

780238419

203mm

ST500-8

S3012

100本入

10mm試料管(全製品キャップ・マーカーエリア付)

● 高級ガラス製
P/N グレード 規格 長さ 製品名 製品コード 包装単位

781209153

400MHz

外径:10.00±0.013mm
反り:±0.007mm
内径:8.76±0.025mm
真円度:0.005mm

178mm

1008-UP-7

S3009

5本入

781209161

203mm

1008-UP-8

S3019

5本入

781209188

300MHz

外径:10.00±0.013mm
反り:±0.013mm
内径:8.76±0.025mm
真円度:0.020mm

178mm

1005-P-7

S3001

5本入

781209196

203mm

1005-P-8

S3011

5本入

試料管キャップ

● PTFE製

耐溶媒性に優れています。ハロゲン溶媒使用時などに最適です。

P/N 対応サイズ 製品コード 包装単位

780237773

5mm

S3050

10個入

780237781

10mm

S3051

10個入

● Polyethylene製

試料管に付属しているキャップと同製品です。

P/N 対応サイズ 製品コード 包装単位

780237790

10mm

S3058

100個入

● EVA(Ethlene-Vinyl Acetate)製

試料管に付属しているキャップと同製品です。

P/N カラー 対応サイズ 製品コード 包装単位

780237803

レッド

5mm

S3052

100個入

780237811

ブルー

5mm

S3053

100個入

780237820

グリーン

5mm

S3054

100個入

780237838

イエロー

5mm

S3055

100個入

780237846

ブラック

5mm

S3056

100個入

780237854

パープル

5mm

S3059

100個入

780237862

オレンジ

5mm

S3060

100個入

780237871

ホワイト

5mm

S3061

100個入

780237889

8色ミックス

5mm

S3062

160個入
