オーダーメイドで製作したアダプターを一部ご紹介いたします。汎用品として販売しております。

複数個観察用

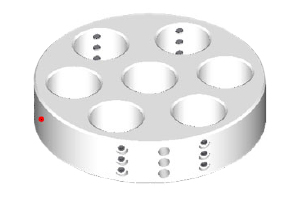

包埋試料複数個観察用アダプター

包埋試料複数個観察用アダプター

特長

  • 上⾯規制を採⽤した構造
  • 試料はアダプター下部より挿⼊
  • 観察⾯に触れることなく搭載可能
  • 試料の位置だしが容易
  • 試料固定は側⾯ビスによる直接固定
パーツナンバー 品名 最大試料サイズ 搭載個数 観察視野 対象試料ホルダー
783127421 アダプター φ76×23 (φ25.5×20 3個) φ25.5mm×20mm 3個 φ22mm φ76mmバルクホルダー
783131534 アダプター φ101×23 (φ25.5×20 4個) 4個 φ22mm φ102mmバルクホルダー
804446920 アダプター φ101×23 (φ25.4×20 7個) 7個 φ23mm
783136901 102mm特殊アダプター 試料φ31.75×10 5個穴 φ31.75mm×10mm 5個 φ29mm
804446938 アダプター φ101×23 (φ38.1×20) 5個 φ38mm×20mm 4個 φ35.7mm

取扱例

パーツナンバー 804446920

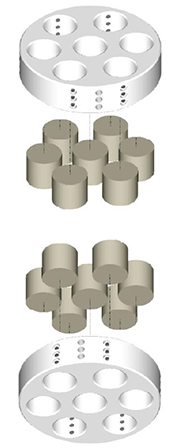

包埋試料複数個観察用アダプター 取扱例1
  1. アダプターへの試料装填
  • アダプター下部より試料を⼊れ、押し上げて上⾯規制に当てながら側⾯ビスにて固定
  • 全試料を繰り返し搭載
  • アダプターをひっくり返し、試料の観察⾯を下に挿⼊押し込みながら側⾯ビスにて固定
  • 全試料を繰り返し搭載
包埋試料複数個観察用アダプター 取扱例2
  2. 試料ホルダーへ搭載、側⾯ビスにて固定
包埋試料複数個観察用アダプター 取扱例3
  3. 装置へ搭載

断面観察用アダプター

特長

  • ばね式によるバイス型アダプターです
  • 治具を使用する事でさらに簡単に試料をセットできます
No. パーツナンバー
品名
規格 使用用途
1 ① 783112301
バイスホルダー
外形φ26×10
試料23×8×2


② 783112297
テーブルタイプ
治具 26
①813004888





② 813004896
① 断面観察用ワンタッチ
バイスホルダー
外形: φ26mm×10mm
試料: 23mm×8mm×2mm (最大)
ワンタッチ交換は12mm×8mm×2mm

② φ26mmバイスホルダー用
テーブル治具
バイスホルダー 外形φ26×10
2 ① 783139900
バイスホルダー
外形φ32×10
試料28×8×7


② 783131127
テーブルタイプ
治具 32
① 813024676





② 813018412
① 断面観察用ワンタッチ
バイスホルダー
外形: φ32mm×10mm
試料: 28mm×8mm×7mm (最大)
ワンタッチ交換は12mm×8mm×7mm

② φ32mmバイスホルダー用
テーブル治具
バイスホルダー 外形φ32×10
3 ① 783131071
バイスホルダー
外形φ32×20
試料28×18×7


② 783131127
テーブルタイプ
治具 32
① 813018226





② 813018412
① 断面観察用ワンタッチ
バイスホルダー
外形: φ32mm×20mm
試料: 28mm×18mm×7mm (最大)
ワンタッチ交換は12mm×18mm×7mm

② φ32mmバイスホルダー用
テーブル治具
バイスホルダー 外形φ32×20
4 ① 783133774
バイスホルダー
外形φ51×20
試料44×18×7


② 783133561
テーブルタイプ
治具 51
① 813020417
SECT HLR 50




② 813020425
① 断面観察用ワンタッチ
バイスホルダー
外形: φ51mm×20mm
試料: 44mm×18mm×7mm (最大)
ワンタッチ交換は28mm×18mm×7mm

② φ51mmバイスホルダー用
テーブル治具
バイスホルダー 外形φ51×20

取扱例

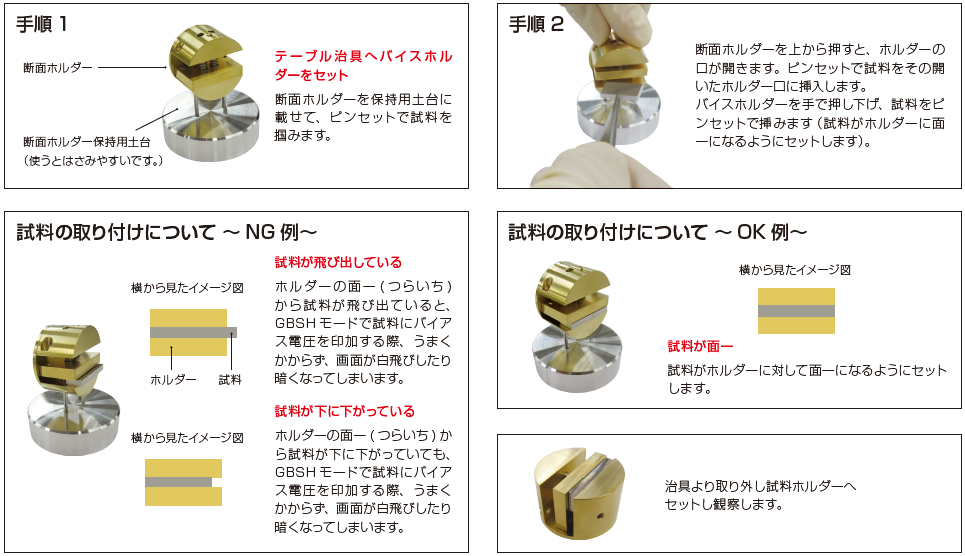

バイスホルダー 取扱例
