日本電子製 ウルトラフラットカーボン試料載台のご紹介

今までなかった新発想! 薄膜や超微粒子観察に最適なSEM用試料載台

ウルトラフラットカーボン

ウルトラフラットカーボン試料載台
パーツNo. 782104304

ウルトラフラットカーボンと専用ホルダのセット

ウルトラフラットカーボン試料載台と専用ホルダーのセット
パーツNo. 782104291

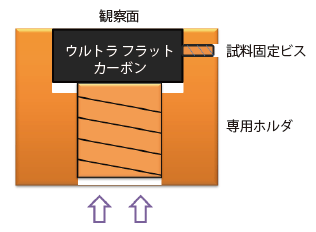

ウルトラフラットカーボン試料載台専用のホルダーをご用意しております。専用ホルダーを用いると、簡単かつ正確に試料面の高さを合わせることが出来ます。

ウルトラフラットカーボン試料載台と専用ホルダーのセット

ウルトラフラットカーボン(Ultra Flat Carbon Stub)の特長 (*以下名省略:UFC)

滑な試料台

溶媒分散法は、微粒子の分散に効果的な手法ですが、一般的な試料台表面の凹凸は粒子の展開を妨げます。
特にナノレベルの粒子を分散させるためには高い平滑性が求められます。UFCは超平滑なため、試料の分散を均一にする事が出来ます。

有機物等、コントラストの低い粒子の観察に最適

純カーボン製のため、試料台から発生する信号を低減し、試料コントラストが妨げられることなく観察できます。

従来の金属グリッドを用いたサンプル作製による問題を解消

生物試料のような低倍率~高倍率を連続的に観察するサンプルにおいて、観察領域の制限はありません。試料全面が観察可能領域です。

高密度カーボン製で分析に最適

UFCは高密度カーボンのため伝導性があります。従来用いられているシリコンウエハやガラス板のように分析の妨げになることが ありません。

溶媒分散法の観察例 ( SEM像 装置:JSM-7800F 倍率:×10,000)

鏡面研磨したグラファイトカーボン上に分散した微粒子は凝集が起き、均一に分散していません。一方、超平滑なUFC上に分散した微粒子は、均一に分散され一次粒子観察に適します。

【試料:銀ナノ粒子 / 試料ご提供:山形大学 理学部 物質生命化学科 栗原 正人 教授】

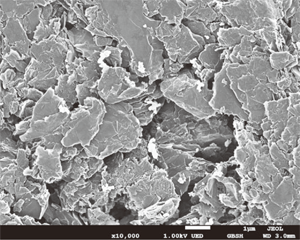

グラファイトカーボン上に分散したAg粒子

グラファイトカーボン上に分散したAg粒子

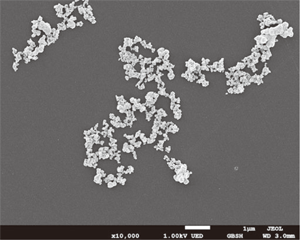

UFCに分散したAg粒子

UFC試料載台に分散したAg粒子

超薄切片法の観察例(SEM像 装置:JSM-7800F 試料:マウス腎細胞)

金属グリッド

上: 薄膜試料の張りやたわみ
下: グリッドにより視野のケラレ発生

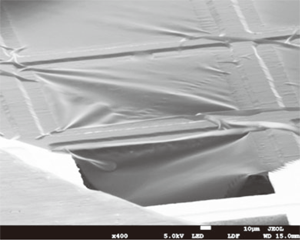

金属(Cu150メッシュ) グリッド上の超薄切片 70度傾斜観察

金属(Cu150メッシュ) グリッド上の超薄切片
(70度傾斜観察)

UFC

上: 薄膜試料が試料載台にぴったりと張り付いている
下: 低倍率から高倍率まで観察可能

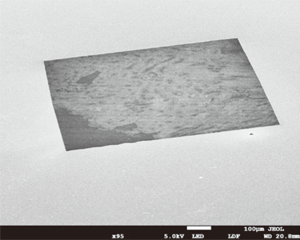

UFC試料載台を用いた超薄切片画像 70度傾斜観察

UFC試料載台を用いた超薄切片画像
(70度傾斜観察)

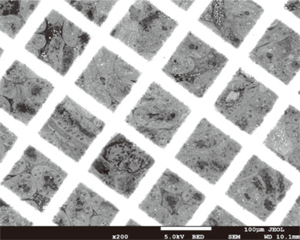

金属(Cu150メッシュ)グリッド上の超薄切片 反射電子像

金属(Cu150メッシュ)グリッド上の超薄切片
(反射電子像)

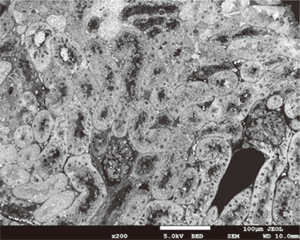

UFCの試料台を用いた超薄切片画像 反射電子像

UFC試料載台を用いた超薄切片画像
(反射電子像)

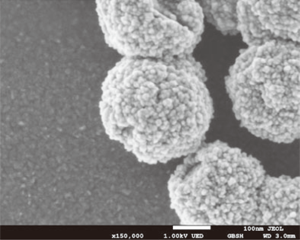

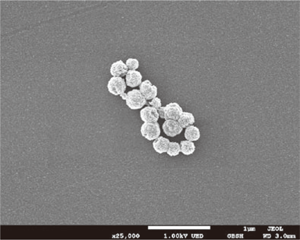

低加速・高倍率観察にも最適 (SEM像 装置:JSM-7800F 加速電圧:1kv)

低加速電圧条件下であっても、背景のコントラストを抑制し、試料のコントラストを綺麗に反映します。

【 試料:マグネタイトナノ粒子集合体 / 試料ご提供:山形大学 理学部 物質生命化学科 冨樫 貴成 助教 】

グラファイトカーボン上に分散したAg粒子

グラファイトカーボン上に分散したAg粒子

UFC試料載台に分散したAg粒子

UFC試料載台に分散したAg粒子

ラインナップ

パーツNo. 品名 仕様 入数

782104291

ウルトラフラットカーボン試料載台セット

φ6mm × 2mm / φ12.5mm × 10mm

1式

782104304

ウルトラフラットカーボン試料載台

φ6mm × 2 mm

1個

822177480

ウルトラフラットカーボン試料載台専用ホルダー

φ12.5mm × 10mm

1個

783123850

ウルトラフラットカーボン試料載台下取り交換

φ6mm × 2 mm

1個
