タングステン・フィラメント交換ツール

走査電子顕微鏡の電子銃に構成されるフィラメントの寿命に際し、交換作業工程の一部において使用するツールです。
従来のツールは取外しに手間が掛り、且つフィラメント破断直後は高温の為、慎重な交換作業となります。
このツールを使用する事で容易にウェーネルトを外す事ができ、冷却もし易く交換作業を短縮化できます。

特長

タングステン・フィラメント交換ツール

容易なツール操作

固定リングの上下と回転のワンタッチ操作でウェーネルト掴み込みと外しを可能にしました。

固定リングを上げて左回転アーム固定
固定リングを右回転で下降アーム解除

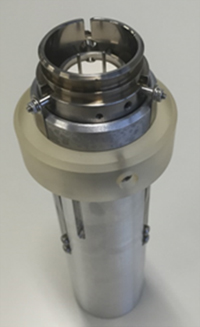

ウェーネルト掴み状態
ウェーネルト掴み状態

ウェーネルトを安全、且つ容易に掴み込み取り外します

従来はウェーネルトをツールで覆いネジの閉め込みで固定しますが、このツールは3本のアームで取外し用孔にさし込みウェーネルトをキャッチできるようになりました。
フィラメント破断直後のウェーネルトは高温のため、出来るだけ離れた位置で掴む工夫をしています。

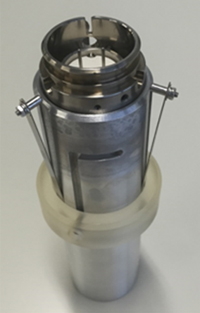

ウェーネルトリリース状態
ウェーネルトリリース状態

高温ウェーネルトの冷却を容易にして作業の短縮

このツールで掴み込んだウェーネルトは露出しており、ツールで掴んだまま溶剤に浸け込み冷却ができます。従来は、ウェーネルトが冷えるのを待って交換作業となりましたので、このツールの使用により交換作業時間が短縮できます。
タングステン・フィラメント交換ツール

多くのJEOL汎用SEMに共通で使用できます

JEOL小型SEMであるJSM-Tシリーズ,JSM-5000シリーズから現在販売の装置まで共通のウェーネルトとフィラメントを使用しています。

使用方法

本製品をより詳しくお使いいただく為に動画で紹介致します。

◆上のボックス内の再生ボタンをクリックするとムービーが始まります(約40秒)◆

ツールサイズ・重量

ツールサイズ

本体:120mm×45mmφ
固定リング部:60mmφ×20mm×7mm厚

ツール重量

287g

適用製品

JSM-IT100 / IT300 / IT500 各シリーズ
JSM-6010 / 6510 / 6390 / 6380 / 6360 / 6060 各シリーズ
JSM-6610 / 6490 /6480 / 6460 / 5900 / 5800 各シリーズ
JSM-5600 / 5500 / 5400 / 5300 / 5200 各シリーズ
JCM-5100 / 5700,JSM-T各シリーズ

製品情報

P/N 品名 規格

783119682

ウェーネルト取外し治具

813008158
