特長
ESR装置本体（JES-X320/X330）と組み合わせてQ-バンドESRを測定するためのユニットです。Q-バンドのESRは、X-バンドESRに比べて、g値のわずかな相違が共鳴磁場の差としてより顕著に反映されるため分解能が向上します。温度可変装置との組み合わせによる低温測定により、さらに高感度な測定が可能です。
仕様・オプション
| 共振周波数 | 約 35000 MHz |
|---|---|
| マイクロ波出力 | 50 mW (max) |
| 共振モード | 円筒TE011 |
| 試料管外径 | 2 mm |
| 最大磁場変調幅 | 1 mT(100 kHz)、2 mT(80 Hz) |
構成
Q-バンドマイクロ波ユニット
Q-バンドキャビティー
アプリケーション
ES-SQ5に関するアプリケーション
磁性ナノ粒子と超常磁性共鳴 (2) ＊＊＊ 磁性ナノ粒子の構造と電子状態 ＊＊＊
ギャラリー

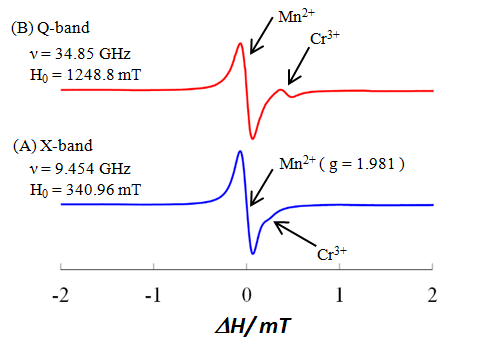

Mn2+と不純物として含まれるCr3+のESR信号 (A)X-バンド、(B)Q-バンド
