特長
蒸着材料を充填したライナーの裏面に、電子ビームを照射し、電子衝撃 (ボンバード) によりライナーを加熱します。
蒸着材料には直接電子ビームを当てません。間接加熱方式のため、以下の特長があります。
成膜中の反射電子ダメージとX線ダメージがありません。
通常のEB成膜では、スプラッシュの発生しやすい蒸着材料でも、スプラッシュが抑制され、低欠陥成膜できます。
通常のEB成膜では、スプラッシュの発生しやすい蒸着材料でも、スプラッシュが抑制され、低欠陥成膜できます。
間接加熱のため、電子ビームを照射すると分解されてしまう蒸着材料でも、分解・組成ずれがありません。
蒸着材料の分解がないため、光学吸収が少ないです。
電子ビームによる間接加熱のため、レート制御できます。抵抗加熱に比べて安定成膜できます。

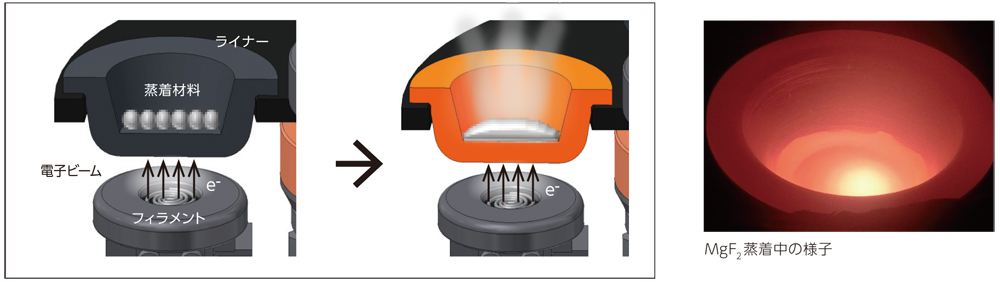

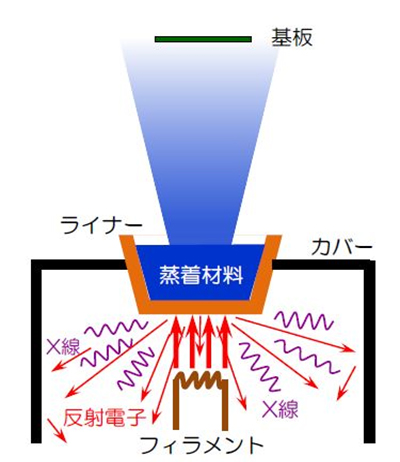

ボンバード間接加熱の原理
蒸着材料を充填したライナーに電子ビームを照射し間接的に加熱蒸発させます。
ボンバード方式による加熱原理 (イメージ図)
ダメージレス蒸着 - X線、反射電子の影響 -
周囲をカバーで覆うことにより、反射電子やX線が基板へ到達することを防げます。
X線量はライナーやカバー通過後、10万分の1以下に減衰。

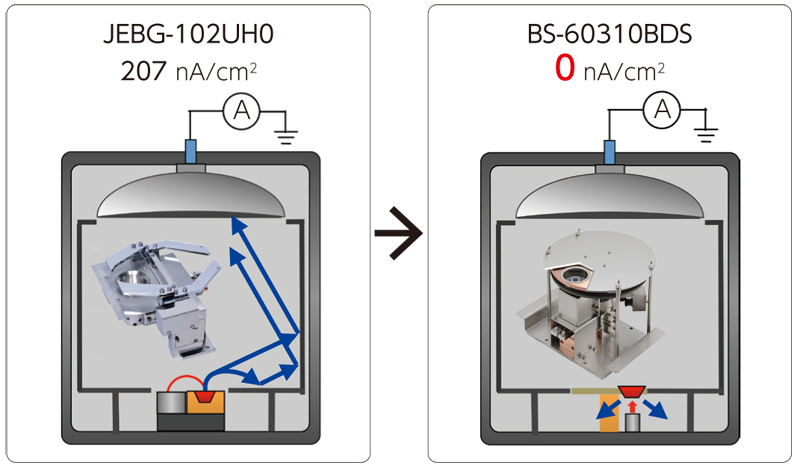

ダメージレス蒸着 - 反射電子測定結果 -
タングステン材料に、加速電圧-6 kV、エミッション電流100 mA照射しました。
その時の基板ドームに流れる電流から、反射電子量を評価しました。
通常のEBでは、反射電子による電流が測定されました。
BS-60310BDSでは、カバーで覆うことにより、反射電子量が測定限界以下でした。
成膜中の反射電子ダメージがありません。
反射電子測定結果
加速: 6 kV、エミッション電流:0.1 A、ターゲット材料:タングステン、蒸着機:1,300サイズ
低欠陥成膜
通常のEBでは、水冷ルツボのため、水冷ルツボと蒸着材料が接するところは、蒸着材料の温度が上がらず、溶け残ってしまいます。
BS-60310BDSでは、間接加熱方式を採用しており、ライナーの温度が高く、ライナーと蒸着材料が接するところに溶け残りがありません。
蒸着材料も比較的均一に加熱され、溶け残りに起因するスプラッシュがありません。
また、間接加熱方式のため、蒸着材料の急激な温度上昇がなく、スプラッシュの発生が抑制されます。
そのため、低欠陥成膜できます。

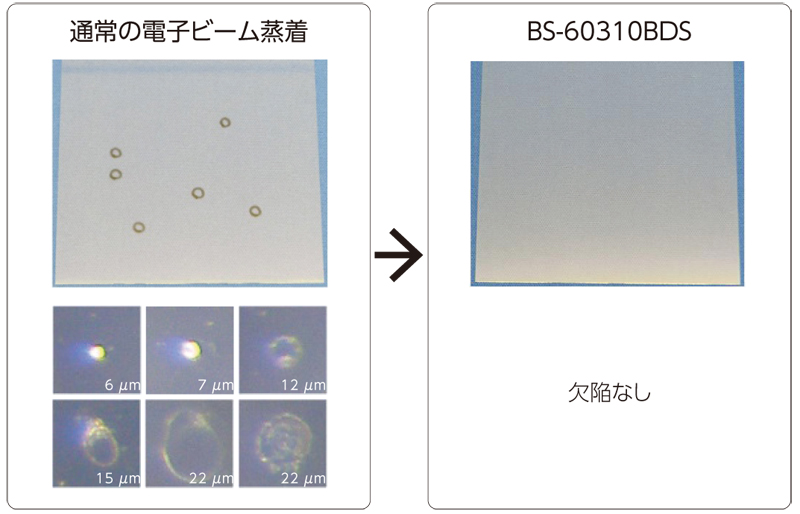

MgF2を蒸着したとき、通常のEB成膜では、図の丸く印をつけたところに、6～22 μの凸が見られましたが、BS-60310BDSでは、凸欠陥は発生しませんでした。
MgF2蒸着時スプラッシュ比較
76 mm × 76 mm 白板硝子、T-S間 1.1 m、膜厚 150 nm
光学薄膜作製例 (吸収の低減)
MgF2、YF3などのフッ化物蒸着材料の、BS-60310BDSの成膜では、紫外域での吸収の低減が確認されました。
蒸着材料に直接電子ビームを照射しない間接加熱のため、
蒸気と電子ビームの干渉による解離が抑制されています。
蒸着前後で蒸着材料の色が変わりません。蒸着材料の分解や組成ずれが抑制されています。

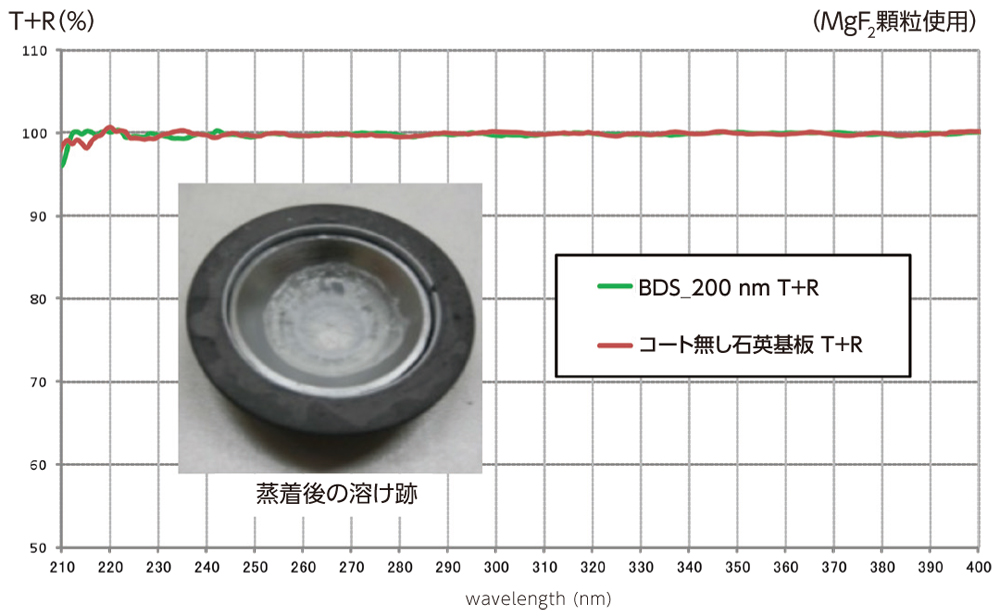

MgF2溶け跡と紫外域分光特性
紫外域での吸収の低減を確認しています。
蒸気と電子ビームが干渉しないため解離を抑制できます。

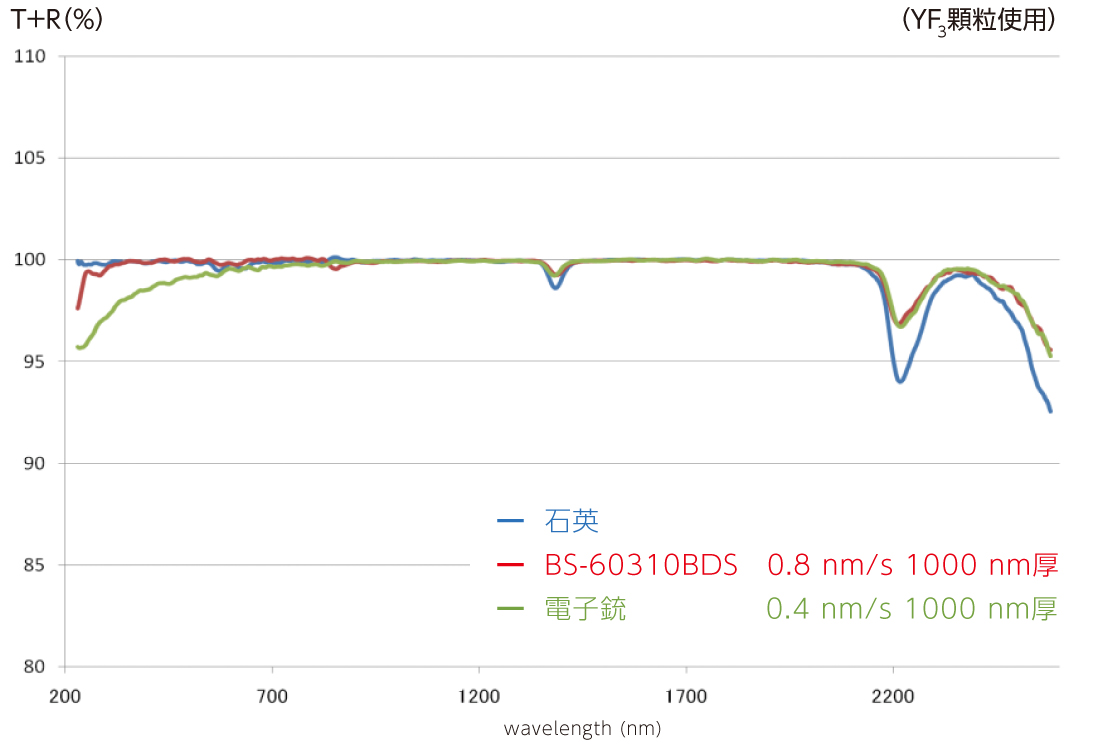

YF3溶け跡と赤外域分光特性
| 蒸着前 | 蒸着中 | 蒸着後 | |
|---|---|---|---|
| BS-60310BDS |
|
|
|
| 電子銃 |
|
|
|

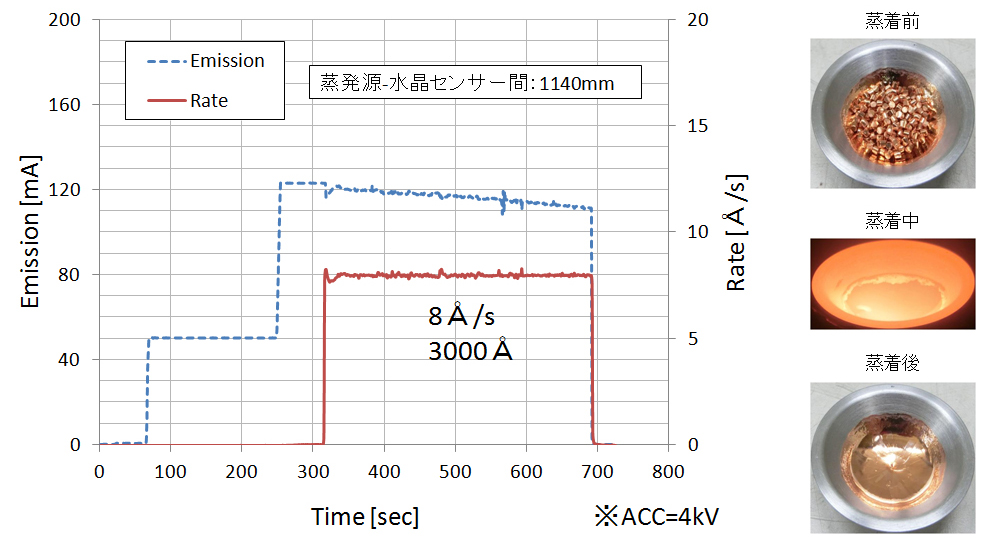

優れたレート制御性
BS-60310BDSの成膜では、抵抗加熱と比較し、レート制御が容易です。
水晶膜厚コントローラにより、Cuの成膜レートフィードバック制御しながら成膜しました。
安定な成膜レートが得られています。
水晶式膜厚コントローラーによるCu蒸着レート

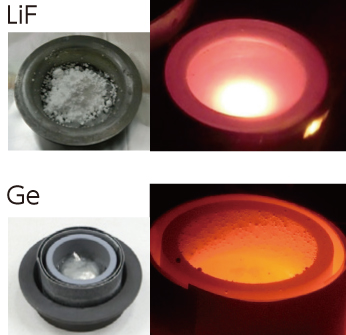

多種材料の蒸着が可能
| 蒸着材料 | 応用例 |
|---|---|
| MgF2, LiF, CaF2, YbF3 | AR (紫外～赤外) |
| YF3 | AR, 赤外透過膜 |
| LaF3 | AR, レーザーミラー |
| WO3 | 電気変色膜 |
| SiO | AR(赤外), 保護膜 |
| Si, Ge | 赤外透過膜 |
| Al, Ag, Cu, Au | 電極膜, 反射膜 |
仕様・オプション
基本仕様
| 出力 | 最大1.2 kW (※1) |
|---|---|
| 冷却水 | 2.5～5 L/min、水温 10～25°C |
| 動作圧力 | 5×10-5～10-2Pa |
標準構成
| BS-60310DBS | ボンバード蒸着源 本体
6点ライナータイプ (※2、※3） |
|---|
オプション品
| BS-60300RF | ルーフ (6点式) ※4 |
|---|---|
| BS-60320LN | ライナー (フッ化物用シングルライナー1個) |
| BS-60360LN | ライナー (アルミ用ライナー4点セット) |
最大出力はライナーの種類に依存します。電源は電子銃電源BS-720xxICEシリーズ/JST-Fシリーズが使用可能です。
BS-60310BDSにライナーは含まれません。オプション品の購入が必要です。ライナーは性能に大きく影響しますので、必ず当社オプション品をご使用ください。
4点や12点も製作可能です。ライナー点数変更は別途ご相談に応じます。
基板温度上昇を抑える場合に使用します。
外形寸法
| ライナー 4点式 | ライナー 6点式 | ライナー 12点式 | |
|---|---|---|---|
| 外形寸法 | 278 mm (W) × 238 mm (D) × 192 mm (H) | ||
| 質量 | 約11 kg |
適用フィラメント
P/N 801247683
10個 / 箱
Φ 0.8 中抜き
203 / 303 用
102にも適用可能
適用フィラメントアッセンブリ
P/N 864559771
カタログダウンロード
アプリケーション
BS-60310BDSに関するアプリケーション
関連製品
関連製品

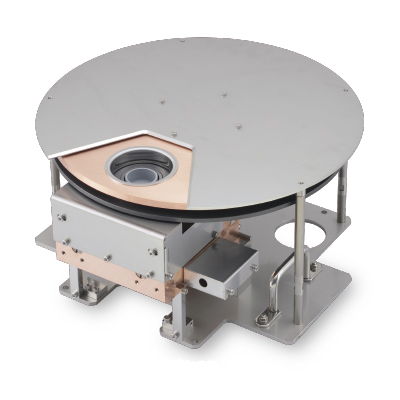

BS-60610BDS ボンバード蒸着源
電子ビームボンバード間接加熱法を利用した真空蒸着源です。従来機種 (BS-60310BDS) にビームスキャン機能を増設したことによりハイレート対応、厚膜成膜、大型装置対応等の特長が得られます。
ライナー大容量化。
ハイレート化。従来機種と比較しAlで10倍、Geで40倍を実現しています。
大型装置対応。T-S距離1.1 mでも充分なレートが得られます。
厚膜対応。赤外用途への対応も可能です。
レート安定化。従来機種では難しかった昇華性材料のレート安定化を実現しています。
低ダメージ・低欠陥・低吸収等、従来機種の特長も継承しています。

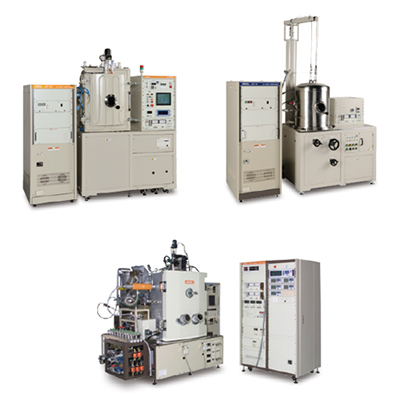

BS series 研究開発用 電子ビーム蒸着装置
