FP法による合金の定量分析(簡易分析とマニュアル分析)

InspirAtion【非鉄・金属】

はじめに

合金の添加元素の種類や濃度は、材料の特性を決定づける要素です。外見は同じでもその種類や特性が異なっており、これらを分析することは製造工程や品質管理の上で重要な役割を果たします。
蛍光X線分析装置は非破壊で短時間に元素分析が可能で合金分析に有効な手法です。ワンボタンで分析結果が得られる簡易分析と、従来のマニュアル条件設定によるマニュアル分析の結果を示します。

各種標準試料の測定例

アルミニウム合金(A5083)

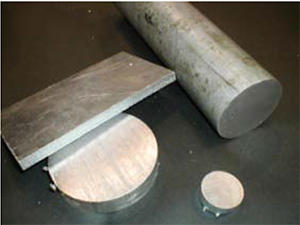

サンプル

JEOL XRF 合金 元素分析 FP法 サンプル

測定条件

  • 管電圧:50 kV
  • コリメータ径:9.0 mmφ
  • 雰囲気:真空
  • 測定時間:60秒

スペクトル

JEOL XRF 合金 元素分析 FP法 スペクトル

分析結果

単位:質量%
元素 分析結果(簡易分析) 分析結果(マニュアル分析) 認証値
Mg 4.67 4.74 4.75
Al 93.8 93.7 93.43
Cr 0.12 0.12 0.140
Mn 0.78 0.78 0.789
Fe 0.35 0.34 0.38
Ni 0.04 0.04 0.03
Cu 0.088 0.082 0.080
Zn 0.041 0.044 0.041

ステンレススチール(SUS316)

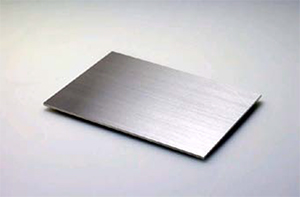

サンプル

JEOL XRF 合金 元素分析 FP法 サンプル

測定条件

  • 管電圧:50 kV
  • コリメータ径:9.0 mmφ
  • 雰囲気:真空
  • 測定時間:60秒

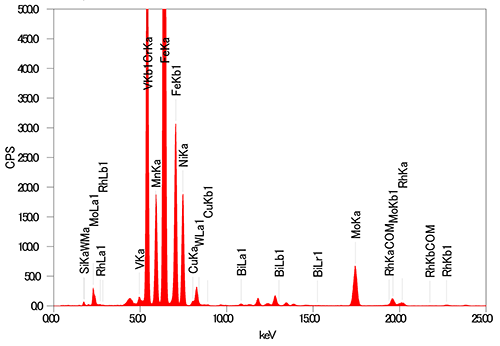

スペクトル

JEOL XRF 酸化物 元素分析 FP法 スペクトル

分析結果

単位:質量%
元素 分析結果(簡易分析) 分析結果(マニュアル分析) 認証値
Si 0.49 0.54 0.52
Cr 16.3 16.2 16.5
Mn 1.86 1.82 1.70
Fe 68.0 68.0 67.9
Ni 10.43 10.44 10.45
Mo 2.04 2.05 2.15

銅合金(CDA642)

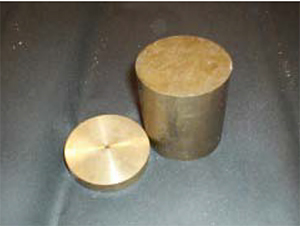

サンプル

JEOL XRF 合金 元素分析 FP法 サンプル

測定条件

  • 管電圧:50 kV
  • コリメータ径:9.0 mmφ
  • 雰囲気:真空
  • 測定時間:60秒

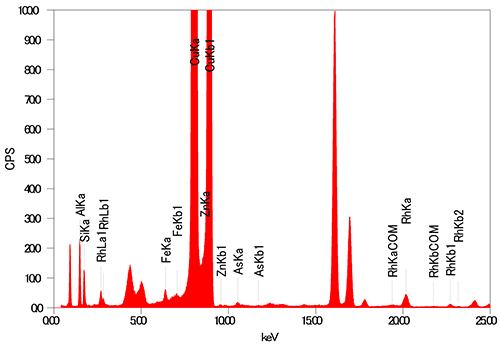

スペクトル

JEOL XRF 酸化物 合金 FP法 スペクトル

分析結果

単位:質量%
元素 分析結果(簡易分析) 分析結果(マニュアル分析) 認証値
Al 6.50 6.73 6.68
Si 1.53 1.57 1.75
Cu 91.6 91.6 91.4
As 0.04 0.04 0.04

チタン合金(TI6-2-4-2)

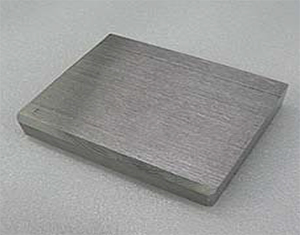

サンプル

JEOL XRF 合金 元素分析 FP法 サンプル

測定条件

  • 管電圧:50 kV
  • コリメータ径:9.0 mmφ
  • 雰囲気:真空
  • 測定時間:60秒

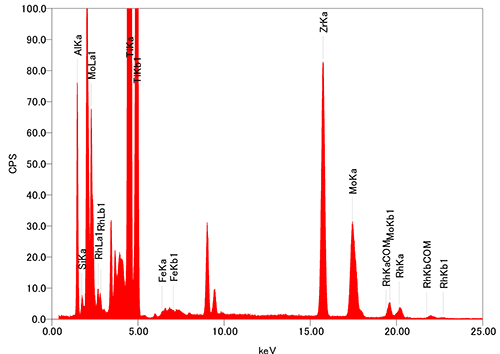

スペクトル

JEOL XRF 酸化物 合金 FP法 スペクトル

分析結果

単位:質量%
元素 分析結果(簡易分析) 分析結果(マニュアル分析) 認証値
Al 5.85 5.89 5.87
Ti 86.36 86.38 85.79
Zr 3.96 3.95 4.05
Mo 1.85 1.87 2.00
Sn 1.86 1.87 1.97
