核磁気共鳴装置 (NMR)

高分解能NMRシステムの主要構成

超電導マグネット (SCM)

地球磁場 (地磁気) の数万倍の磁場を持ち、NMR現象の起点となる。

NMR分光計

NMR観測に必要な照射波（ラジオ波）の合成・発信及び、NMR信号の受信・解析を行う。

NMRプローブ

試料へのラジオ波の照射と試料から発信される信号の検出の両方を担う。

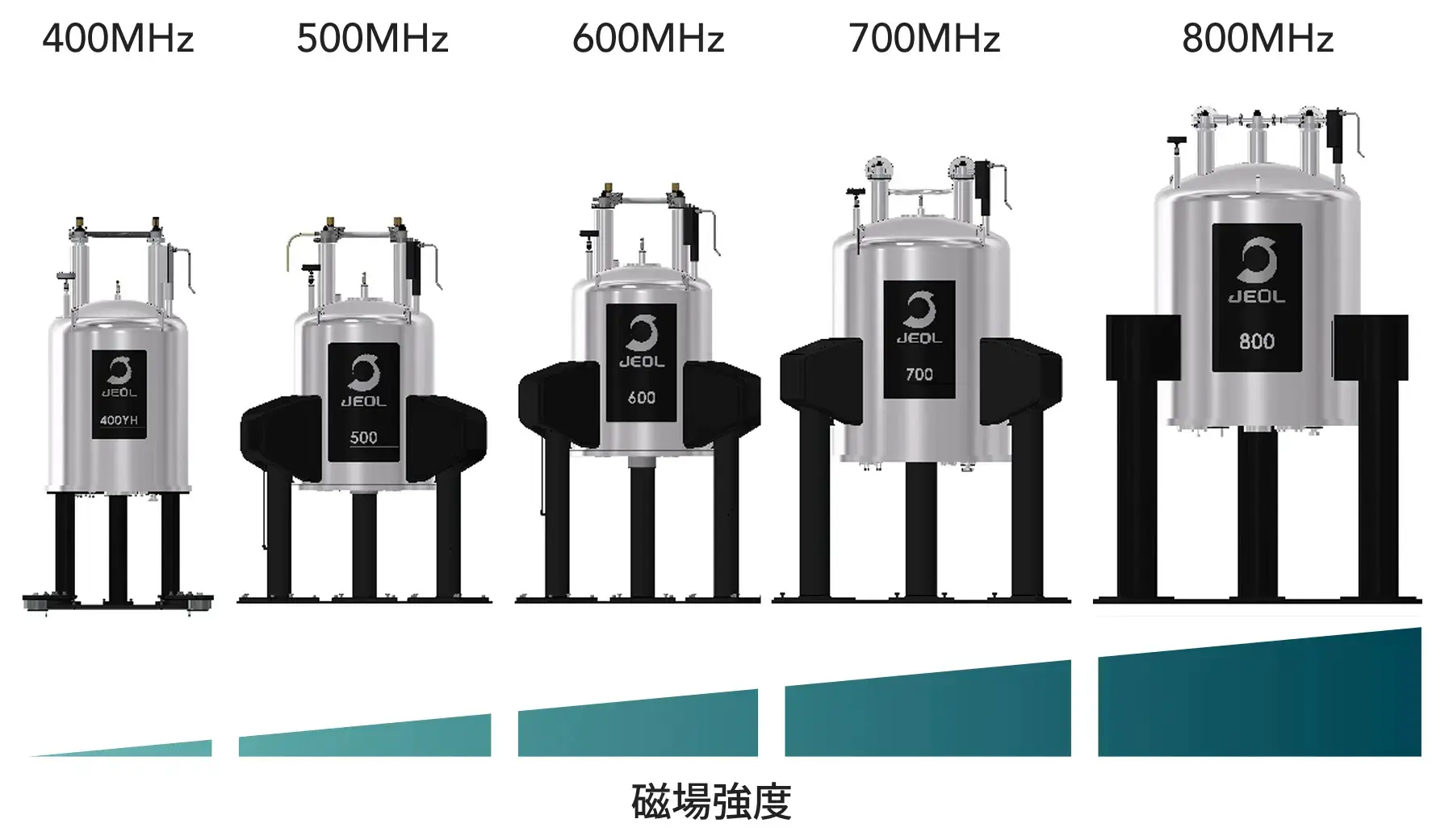

超伝導マグネット（SCM）のラインナップ

研究用途に合わせた超伝導マグネットを展開

高磁場になるほど検出信号の分離能が高くなり、より複雑な構造の分子の構造決定が容易になります。
同時に感度も向上し、測定時間の短縮が可能です。

磁場強度によるNMRスペクトル比較

Camphorの ¹H NMRスペクトル 拡大図 磁場比較

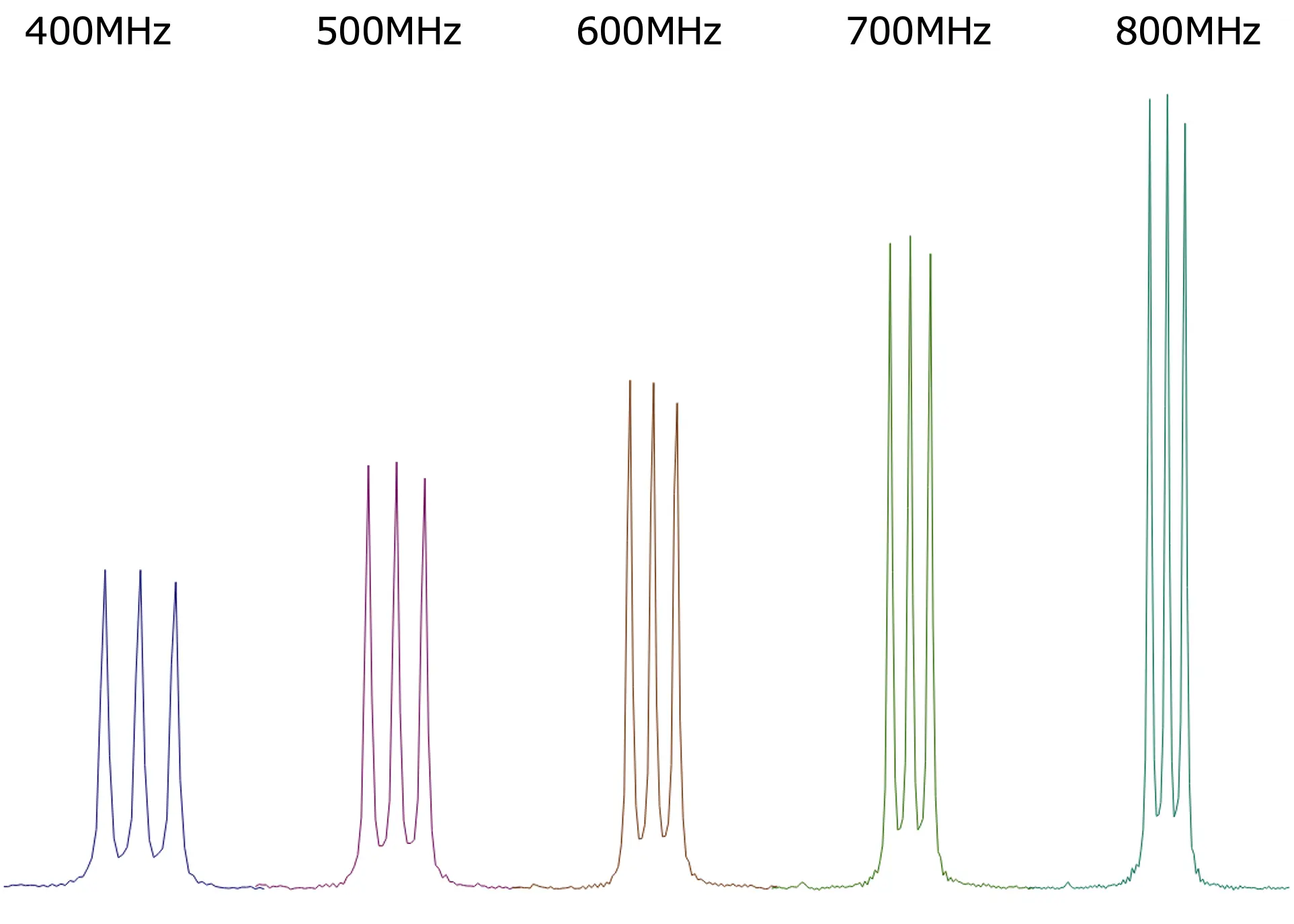

C₆D₆の ¹³C NMRスペクトル 拡大図 磁場比較

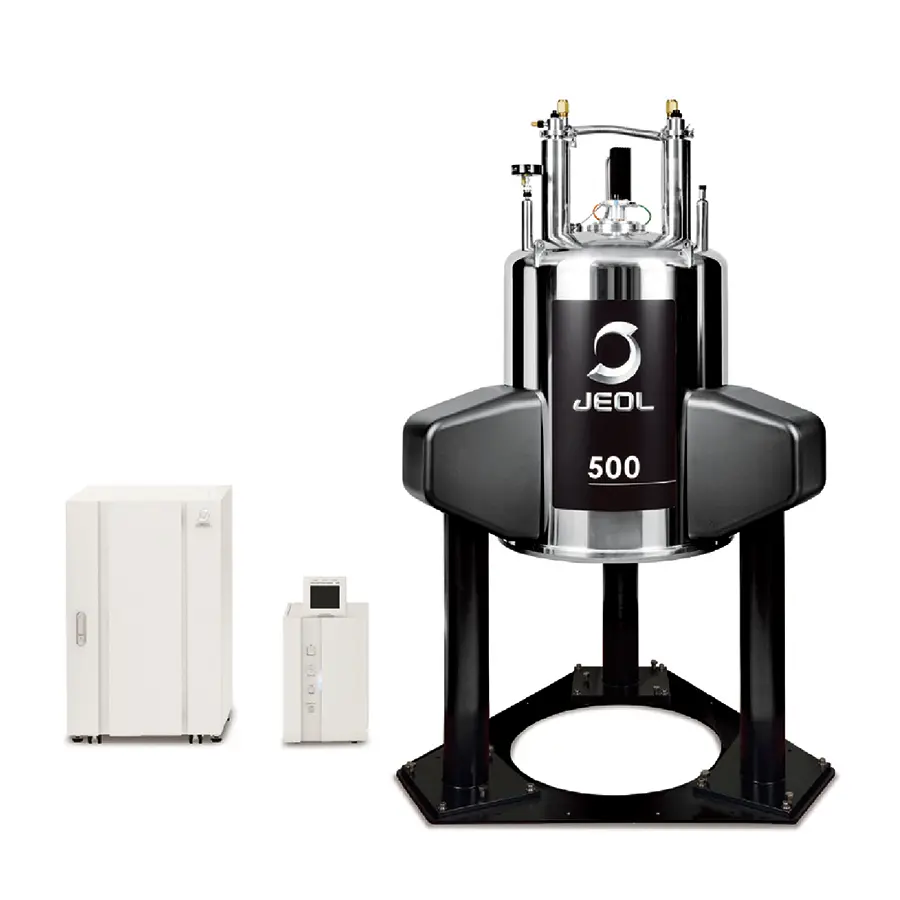

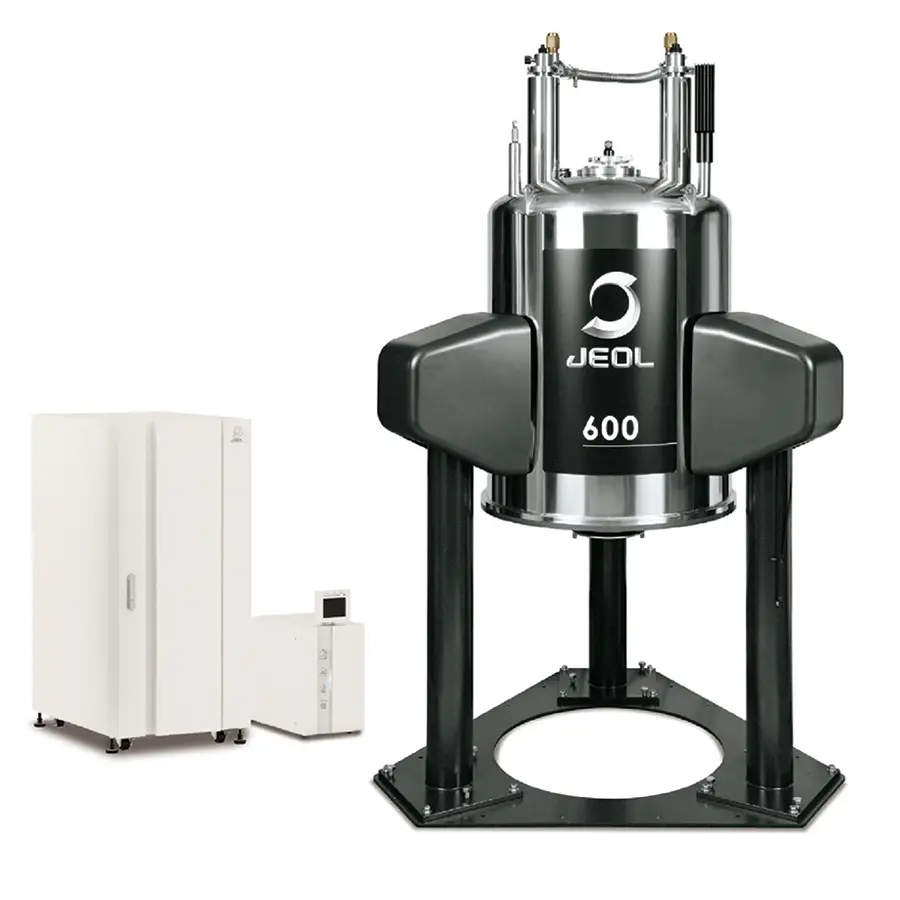

超伝導マグネット (SCM)

日本電子では、400MHzから800MHzまでの幅広い周波数帯域をカバーし、それぞれの帯域で求められるニーズに最適化した3つのシリーズを展開しています。

NMR分光計のラインナップ

測定目的に応じて選べる3つのNMR分光計

S (Solution) series：400 MHz溶液測定専用のエントリーモデル

R (Research) series：溶液測定はもちろん、固体測定・高磁場マグネットへの接続が可能なスタンダードモデル

G (Grand) series：チャンネル拡張や、多様化する最先端のアプリケーションに対応するフラグシップモデル

	ECZL S	ECZL R	ECZL G

周波数	400 MHz	400 MHz 〜 600 MHz	400 MHz 〜 1.3 GHz
対象試料	溶液	溶液・固体	溶液・固体
チャンネル	2 ch	2 ch	2 ch (標準) * 最大8 chまで拡張可
高周波側 パワーアンプ	50 W	100 W	100 W (標準) * 200 W/500 W/1000 W 選択可
低周波側 パワーアンプ	150 W	300 W	300 W (標準) * 500 W/1000 W/2000 W 選択可
勾配磁場電源	10 A	10 A	10 A (標準) * 30 A/50 A 選択可
分光計寸法 W*D*H	536*730*855 mm	536*730*855 mm	600*859*1,279 mm

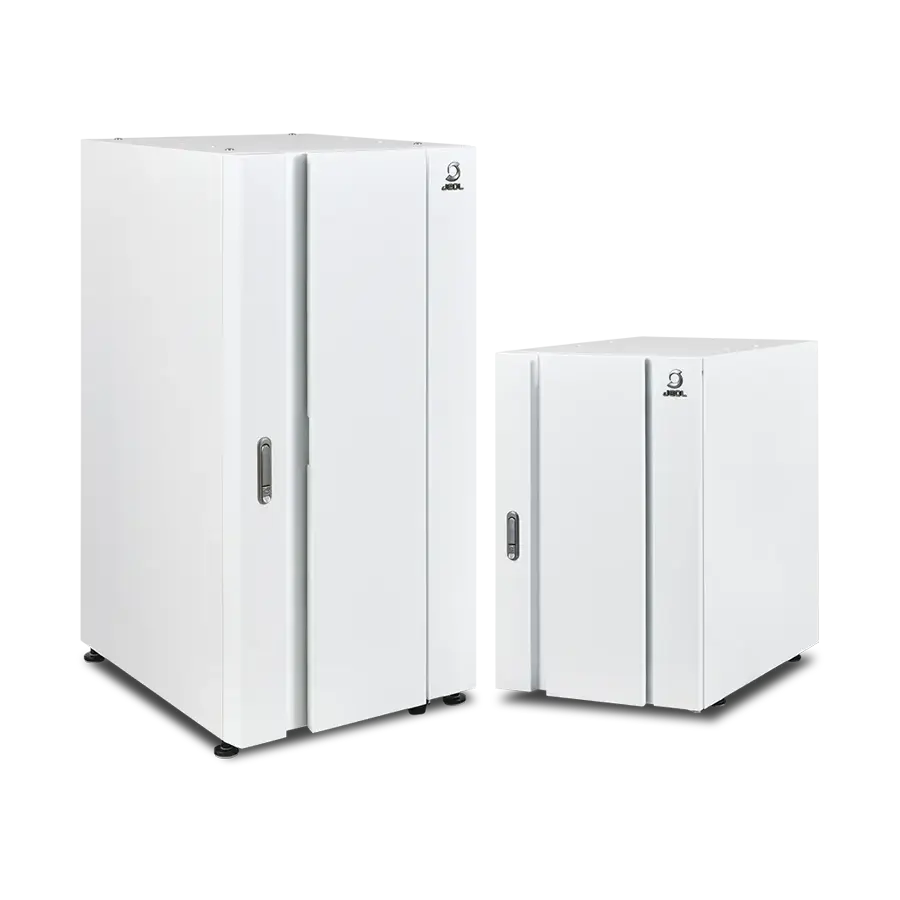

NMR spectrometerECZ Luminous™ (JNM-ECZLシリーズ) FT NMR装置

ECZ Luminous™ (JNM-ECZLシリーズ) は、最先端のデジタル技術と高周波技術を搭載したFT NMR装置です。
Multi Frequency Drive Systemにより、標準構成の分光計でありながら多重共鳴測定が可能となり、ソリューションの広がりを提供します。

NMRプローブのラインナップ

測定対象やアプリケーションに応じて選べるNMRプローブ

NMRプローブ (検出器)は、試料に高周波数パルスを照射し、磁気共鳴によって生じたNMR信号を検出するのが役割です。用途に応じて様々なプローブがラインナップされています。

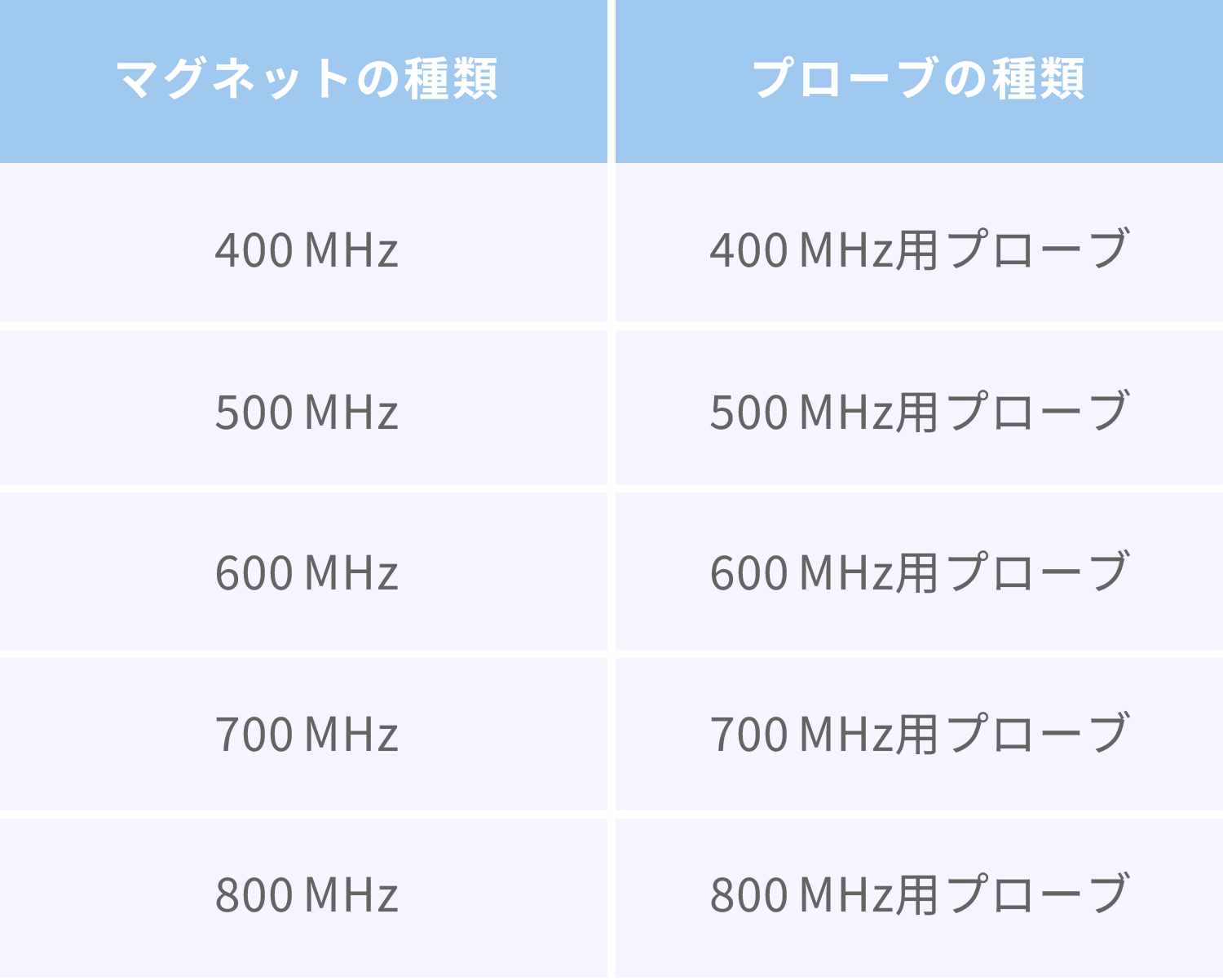

超伝導マグネット (SCM) の種類に応じて

各磁場に最適化されたプローブにより、高感度・高分解能測定を実現します。

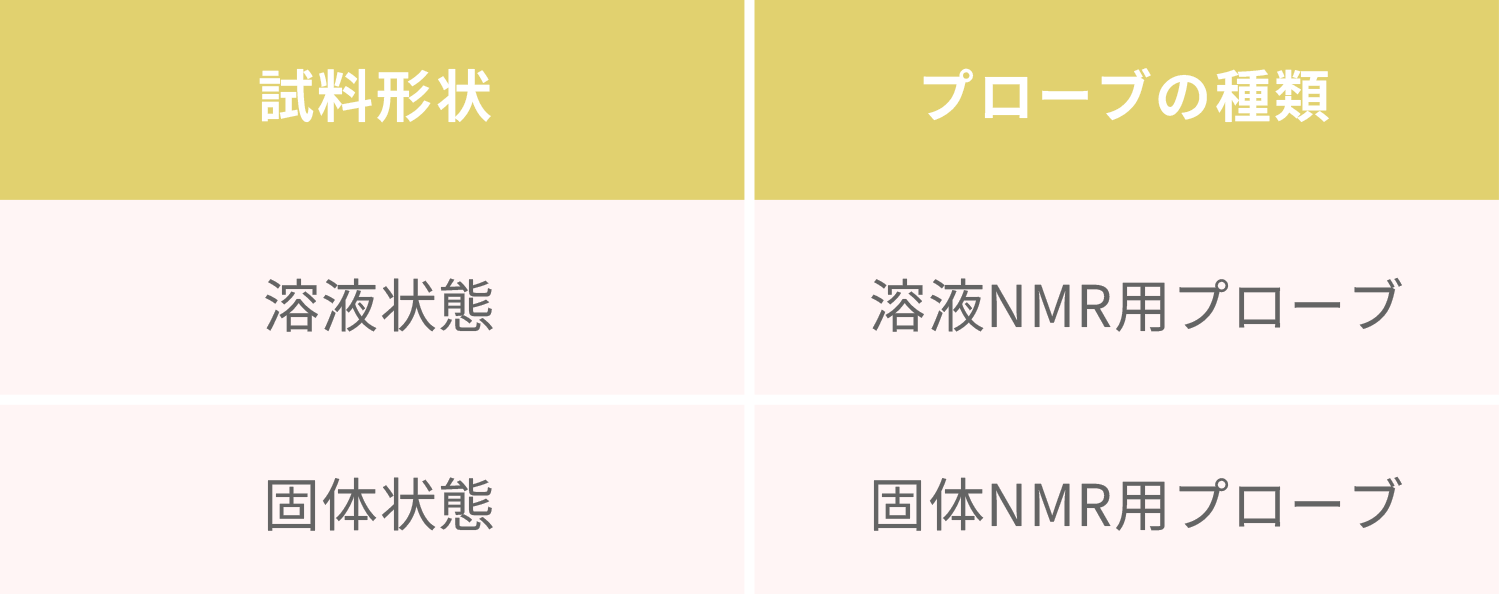

測定したい試料の形状に応じて

試料形状や測定条件に適したプローブにより、安定したNMR測定を可能にします。

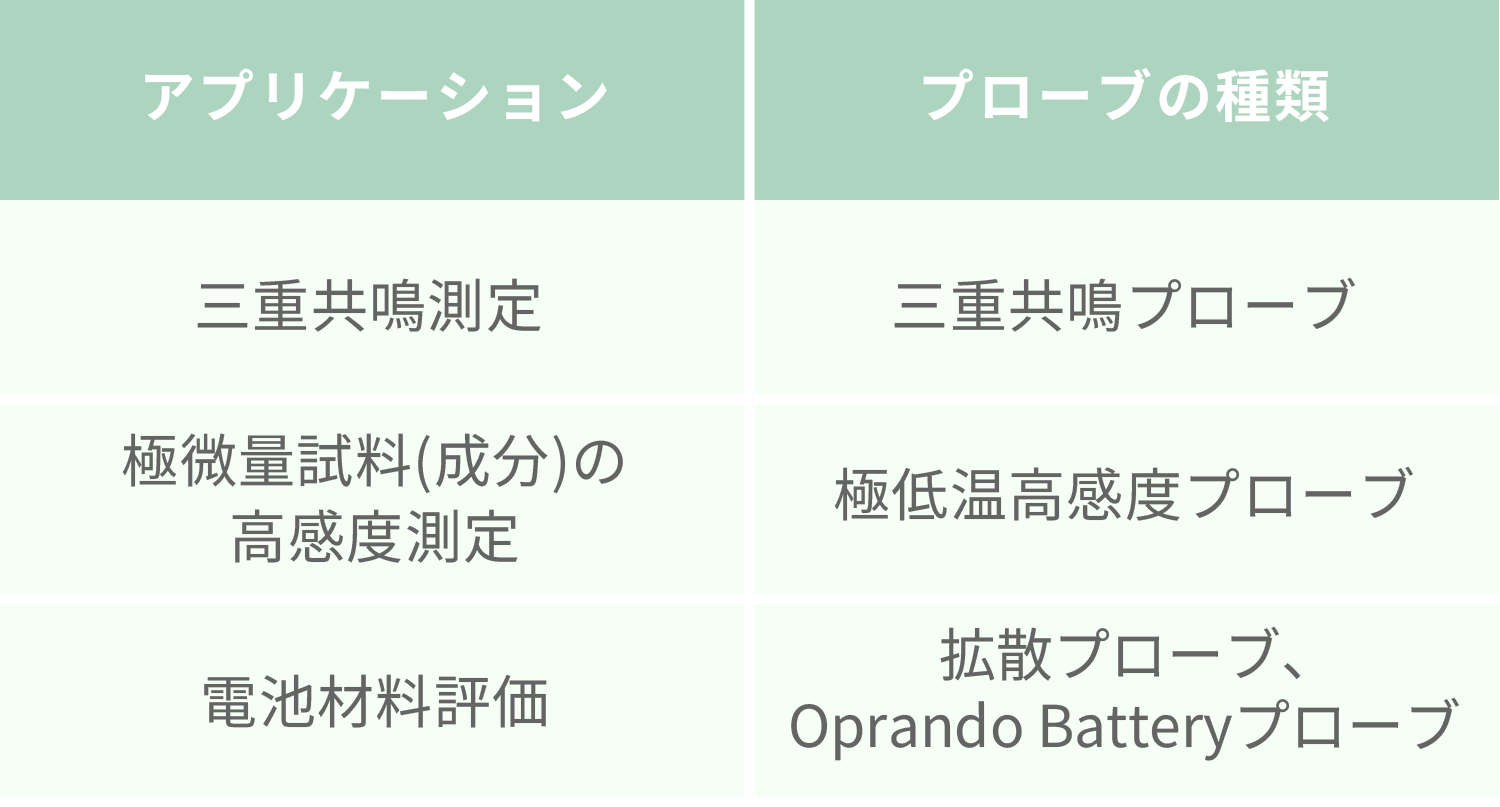

アプリケーションに応じて

多様なアプリケーションに対応したプローブを取り揃えています。研究・開発ニーズに合わせた最適な測定環境を提供します。

アプリケーション例

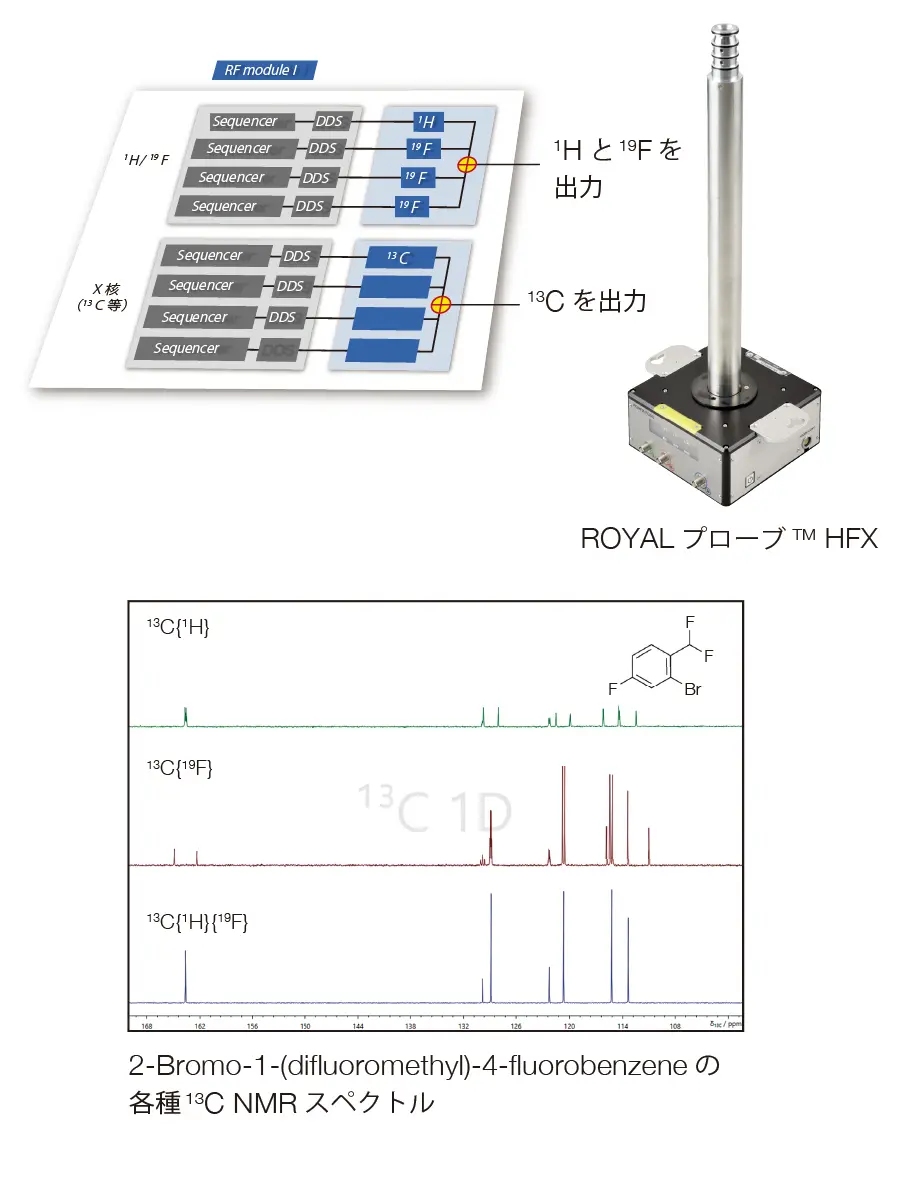

標準2チャンネル分光計における三重共鳴測定

JNM-ECZL シリーズのMFDS (Multi Frequency Drive System) の機能により、標準2チャンネルのNMR分光計でも三重共鳴測定が可能になります。

JNM-ECZL S, R, Gにて対応可能

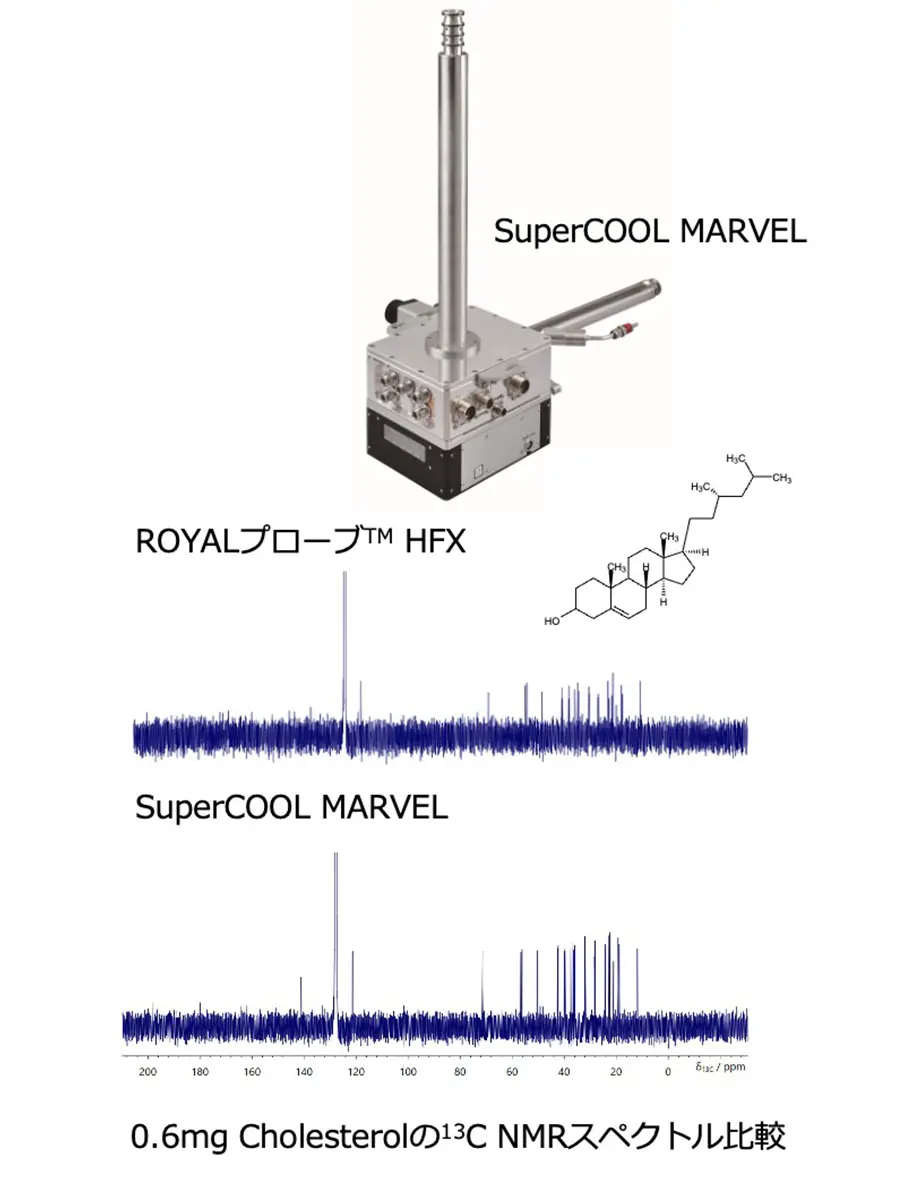

微量試料の高感度測定

極低温高感度プローブを使用することで微量の測定をより高感度に短時間で測定することが可能です。

JNM-ECZL R, Gにて対応可能

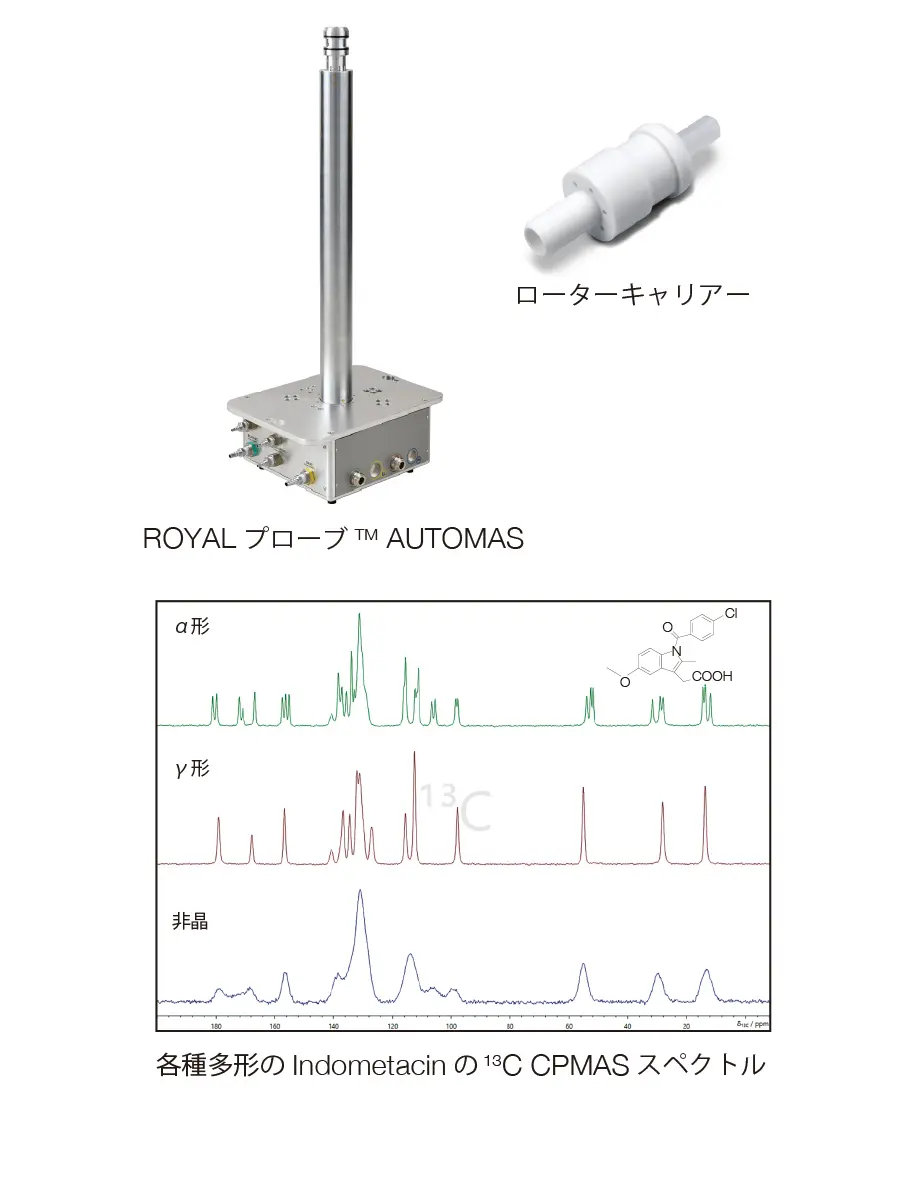

固体NMRを用いた薬剤成分の結晶多形の比較

固体状態で測定することで溶解してしまうと失われてしまう結晶構造の情報を取得できます。

JNM-ECZL R, Gにて対応可能

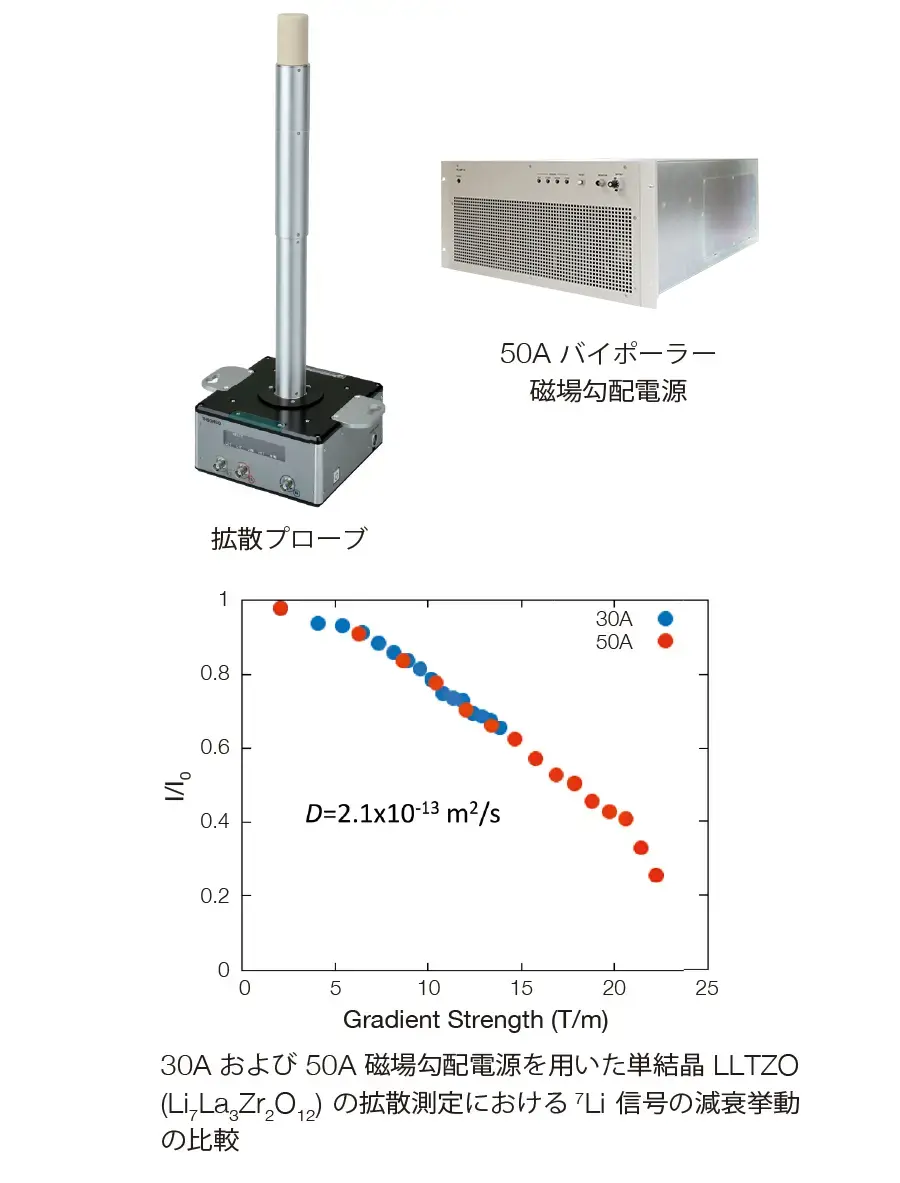

高磁場勾配拡散測定システムを用いた多核種の拡散測定

高勾配磁場を印加できる拡散プローブと50A電源を使用することで運動性の低い試料の拡散測定が可能です。

JNM-ECZL Gにて対応可能

※いずれもアプリケーションに対応するNMRプローブが別途必要となります。

NMRプローブ

NMRでは試料形態や測定手法によって検出器 (プローブ) が異なります。日本電子は多種多様な目的に応じた溶液・固体プローブを提供いたします。
