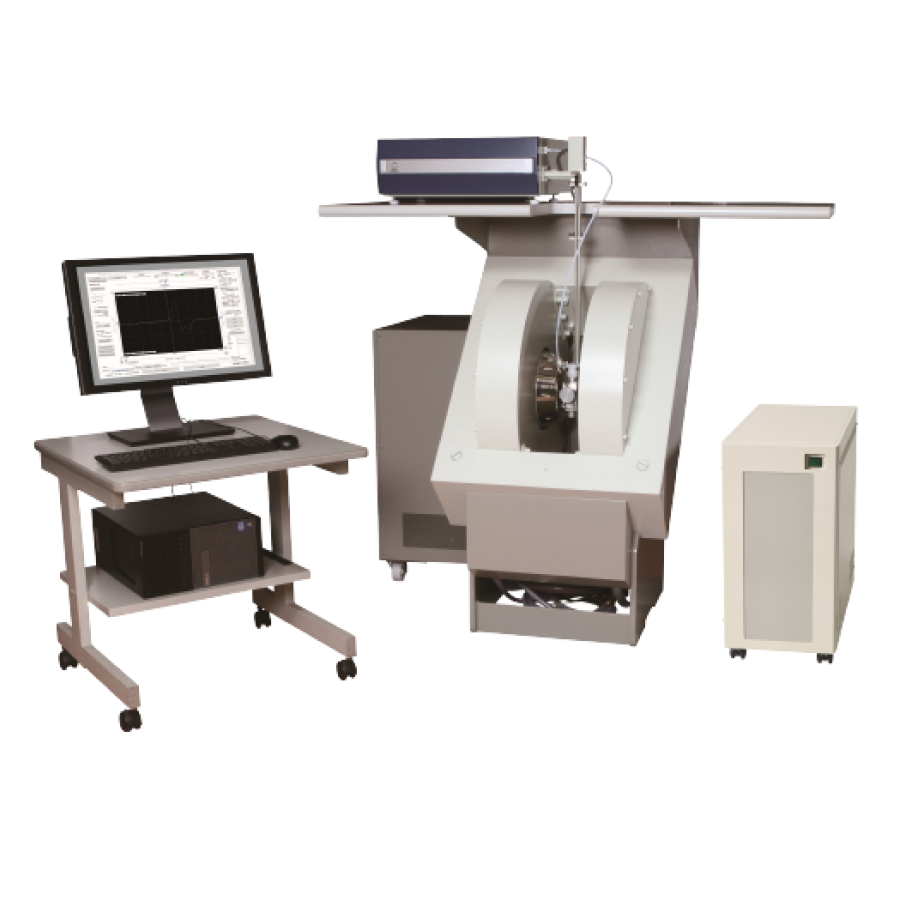

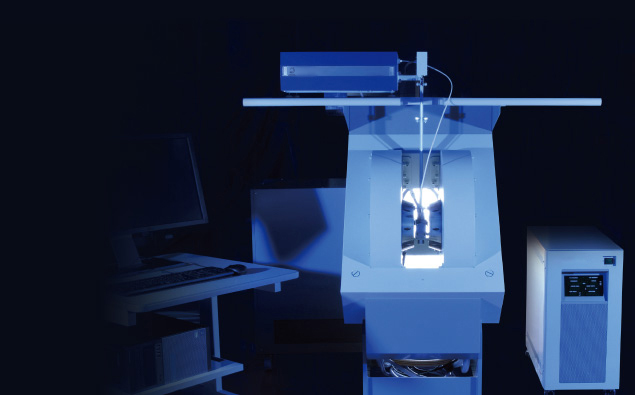

JES-X3 SeriesESR装置

JES-X3シリーズは、低雑音Gunn発振器を改良し従来より高感度化を実現した電子スピン共鳴装置です。
電子状態を間接・直接的に評価、さまざまな応用分野にて研究・開発・検査・評価のサポートを行います。

特長

30％アップの高感度化を実現！*1

試料中の極微量の不対電子が素材の機能を大きく左右することが明らかになりつつある現在、ESR計測は更なる高感度化を求められています。 JEOLは、低雑音ガン発振器を改良し従来比30％アップの高感度化を実現しました。

当社従来品FAシリーズと比較

主な新機能

連続測定のパラメーターをフレキシブルに設定可能
二次元波形の各種演算
二次元データ表示機能の充実
データファイルの一括数値処理

主な特長

弊社の装置は、いち早く高感度・低雑音のガン発振器を採用してきましたが、更なる感度向上を目指して改良を重ねた結果、雑音レベルの一層の低減に成功し測定感度を30%アップすることができました（当社従来品FAシリーズとの比較）。

超低雑音Gunn発振器の採用による高感度化
マイクロ波周波数カウンター内蔵

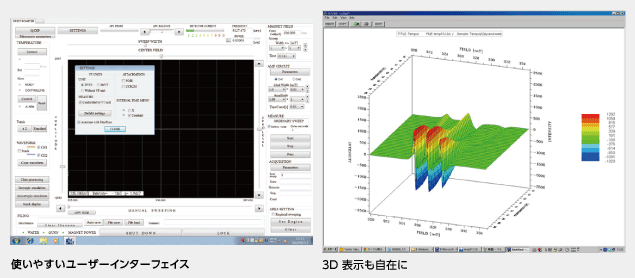

わかりやすいユーザーインターフェイス
多様な自動連続測定モード

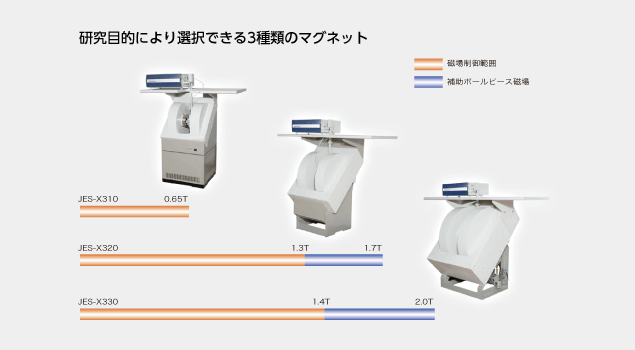

用途に合わせた3タイプのマグネット
ゼロクロスフィールド掃引機能
豊富なアタッチメント

Windows は、米国 Microsoft Corporation の、米国およびその他の国における登録商標または商標です。

仕様・オプション

分光計
	X310	X320	X330
寸法（mm）	300×602×602
質量（kg）	35
電磁石（SHF テーブルを含む）
寸法（mm）	1,400×710×1,105	1,400×803×1,190	1,400×990×1,190
質量（kg）	520	1,060	2,300
励磁電源
寸法（mm）	電磁石筐体込み	683×613×895	703×803×1,114
質量（kg）		300	500

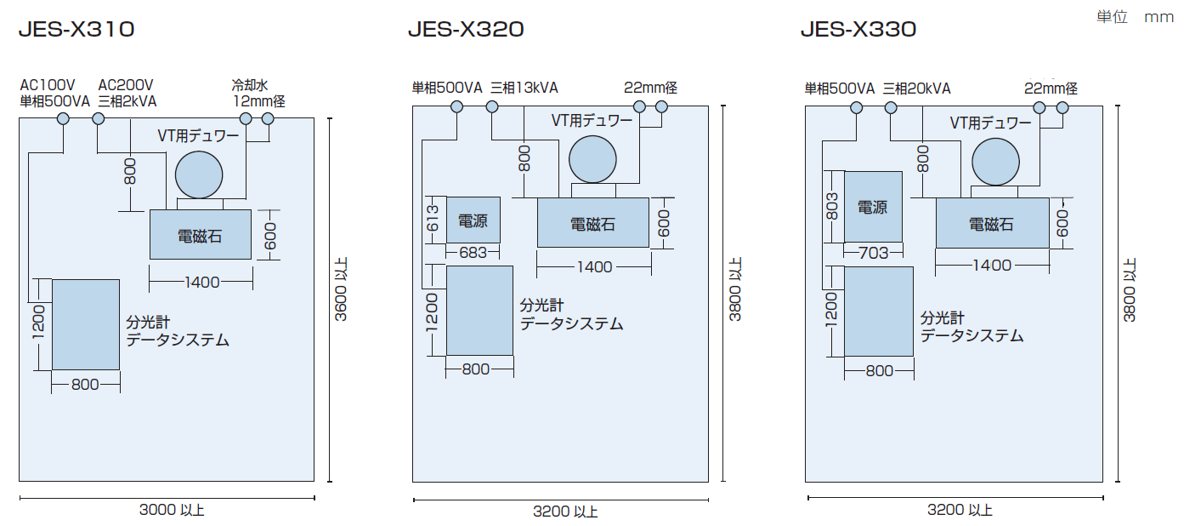

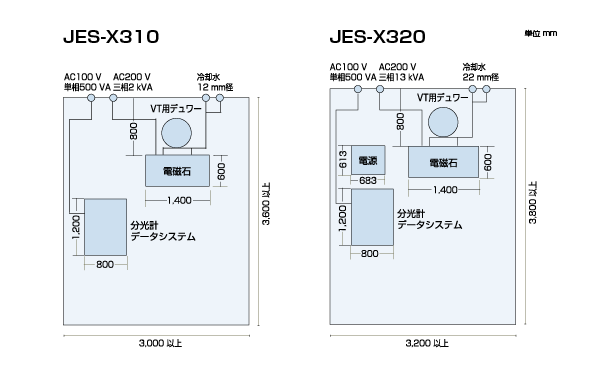

設置例

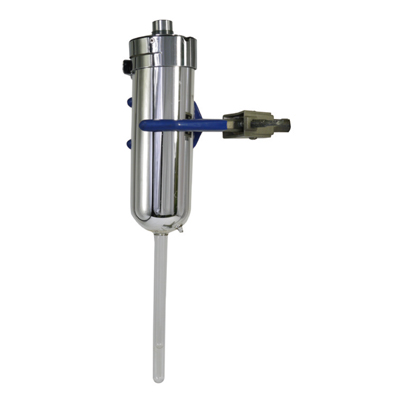

温度可変装置(ES-13060DVT5)

簡単に測定温度を変更できる温度可変装置は、よくご利用いただいているアタッチメントです。加熱用ヒーターに改良を加えることにより、温度コントロールの高速化と温度安定性の向上を実現しました。極めて速やかに設定温度に到達することができ、室温付近の温度安定性も良好です。万一何らかの原因で冷却水や液体窒素の供給が停止した場合には、警告メッセージを表示し自動停止する安全設計を施しました。
