FP法による酸化物の定量分析(簡易分析とマニュアル分析)- 合金標準試料の測定例 -

  • 概要

InSpirAtion【ガラス・岩石・土壌・酸化物】

はじめに

岩石、土壌、ガラス、セラミック、焼却灰などの主要構成成分は元素の酸化物です。これらの元素分析を行うことは学術調査、また材料の機能性や有用性の評価のために重要です。
蛍光X線分析装置(XRF)は非破壊で短時間に元素分析が可能です。ワンボタンで分析結果が得られる簡易分析と、従来のマニュアル設定によるマニュアル分析の結果を示します。
簡易分析はすばやく各元素濃度のオーダーを知ることができ、マニュアル分析を利用するとより精度の高い分析が可能になります。

各種標準試料の測定例

ソーダガラス(NIST1831)

サンプル

JEOL XRF 酸化物 元素分析 FP法 サンプル

測定条件

  • 管電圧:50 kV
  • コリメータ径:9.0 mmφ
  • 雰囲気:真空
  • 測定時間:60秒

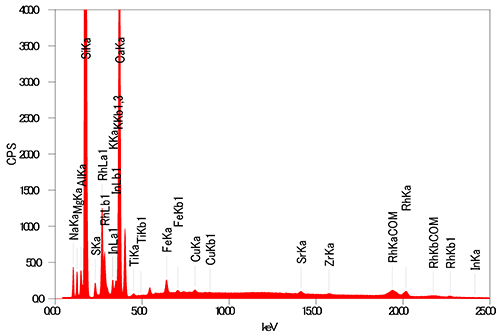

スペクトル

JEOL XRF 酸化物 元素分析 FP法 スペクトル

分析結果

単位:質量%
化学式 分析結果(簡易分析) 分析結果(マニュアル設定) 認証値
Na2O 13.18 13.01 13.32
MgO 3.58 3.60 3.51
Al2O3 1.33 1.28 1.21
SiO2 72.69 72.67 73.08
SO3 0.27 0.26 0.25
CaO 8.47 8.40 8.20
TiO2 0.019 0.029 0.019
Fe2O3 0.093 0.095 0.087

火山灰(安山岩)

サンプル

JEOL XRF 酸化物 元素分析 FP法 サンプル

測定条件

  • 管電圧:50 kV
  • コリメータ径:9.0 mmφ
  • 雰囲気:真空
  • 測定時間:60秒

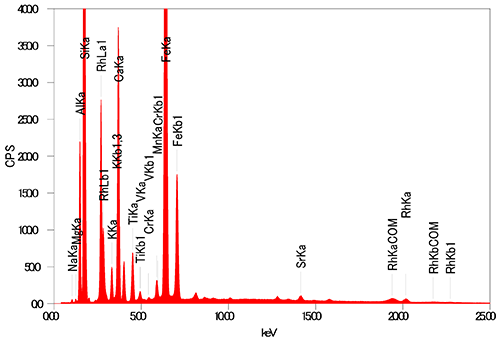

スペクトル

JEOL XRF 酸化物 元素分析 FP法 スペクトル

分析結果

単位:質量%
化学式 分析結果(簡易分析) 分析結果(マニュアル設定) 認証値
Na2O 2.17 4.75 3.84
MgO 0.72 0.99 1.57
Al2O3 14.80 17.16 15.22
SiO2 62.05 62.30 63.97
P2O5 0.28 0.25 0.165
K2O 1.02 0.79 0.77
CaO 7.47 5.7 5.7
TiO2 1.22 0.88 0.85
MnO 0.24 0.17 0.157
Fe2O3 9.90 6.91 7.07

火成岩(カンラン石)

サンプル

JEOL XRF 酸化物 元素分析 FP法 サンプル

測定条件

  • 管電圧:50 kV
  • コリメータ径:9.0 mmφ
  • 雰囲気:真空
  • 測定時間:60秒

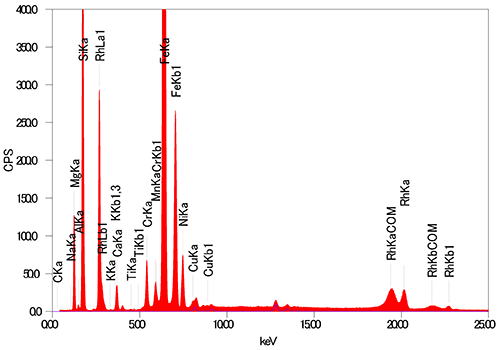

スペクトル

JEOL XRF 酸化物 元素分析 FP法 スペクトル

分析結果

単位:質量%
化学式 分析結果(簡易分析) 分析結果(マニュアル設定) 認証値
MgO 1.13 1.09 0.66
Al2O3 0.0115 0.0116 0.0107
SiO2 45.59 43.16 42.38
CaO 0.92 0.64 0.55
MnO 0.81 0.13 0.121
Fe2O3 14.81 8.81 8.37
