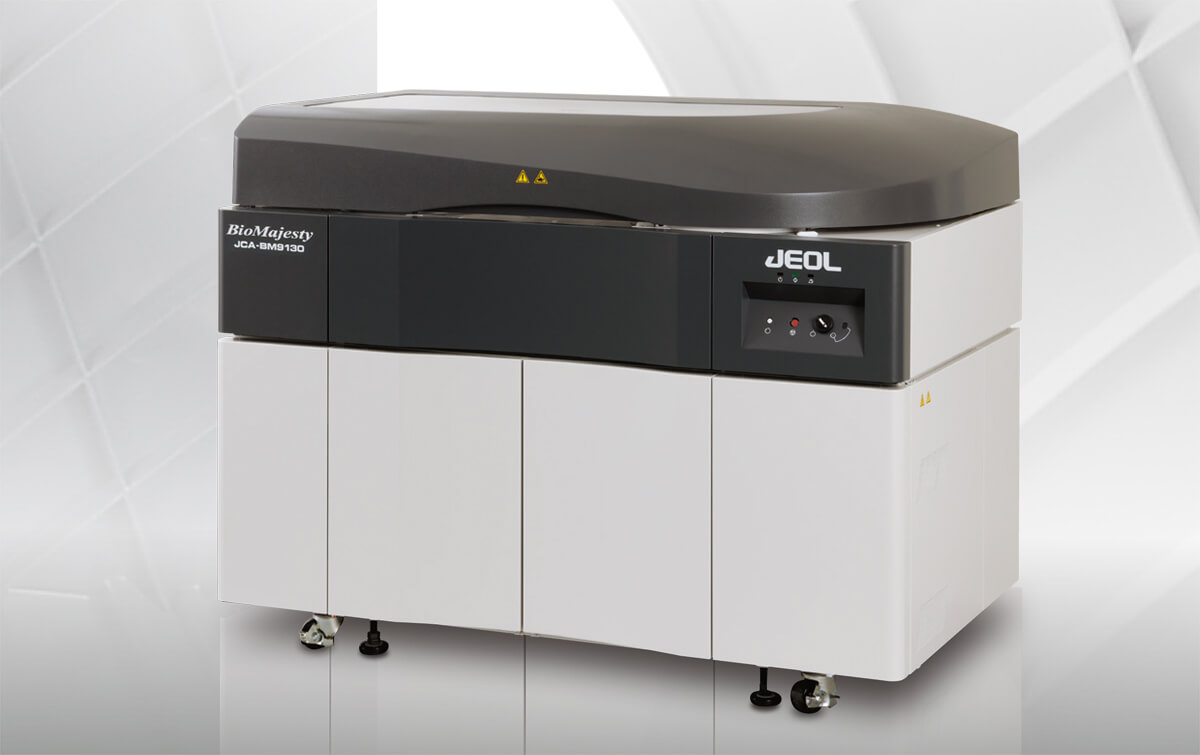

JCA-BM9130 自動分析装置 BioMajesty™
BioMajesty™の検体希釈機構を利用し、HbA1c 測定の前処理操作 (溶血) を完全自動化。
データチェック機構やアプリケーションの充実を図りデータの信頼性を高めました。
-
使いやすさを探求
BM9130はHbA1c測定の前処理操作 (溶血) を完全に自動化し、糖尿病検査項目であるHbA1cとGlu等を同一採血管にて同時分析でき、HbA1cとGluは装置の処理能力を減らすことなく分析することができます。HbA1c試薬は、酵素法、ラテックス法の両法に対応でき、多検体架設可能な検体ラックハンドラー (オプション) を使用することにより、長時間連続分析を実現し、稼働率の向上をはかることができます。
-
速さを極める
比色系の処理速度は1,200テスト/時と高速であり、例えば糖尿病検査項目であるHbA1c、Gluのどちらか単項目であれば1,200検体/時、同時2項目であれば、600検体/時の高速処理ができます。HbA1c測定時には溶血液を使用し、比色系項目の測定時には生理食塩水にて検体希釈を行います。電解質は新型高速ISE (600テスト/時) を採用し、比色との混在分析でも比色系の処理能力が落ちることなく、合わせて1,800テスト/時の処理速度を実現します。
-
微量化と精度の両立
最少検体分注量1 μLと最少反応液量50 μLの超微量測定を実現しています。判定補助機能を使った正確なデータサポート機能やサンプル詰まりセンサーが、微量測定技術を支えています。
特長

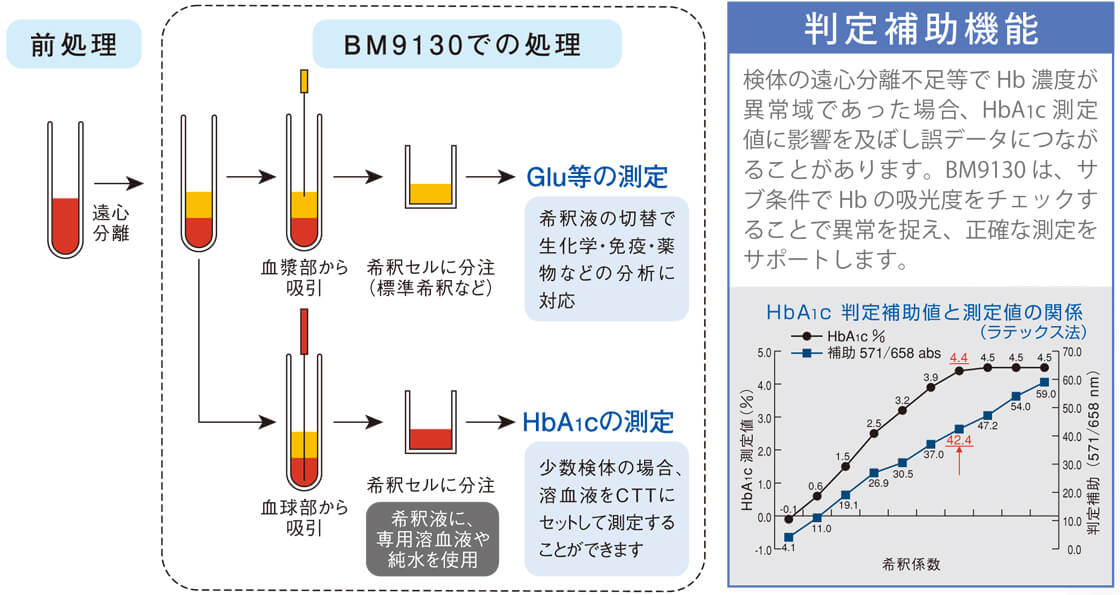

HbA1cの測定原理
測定原理

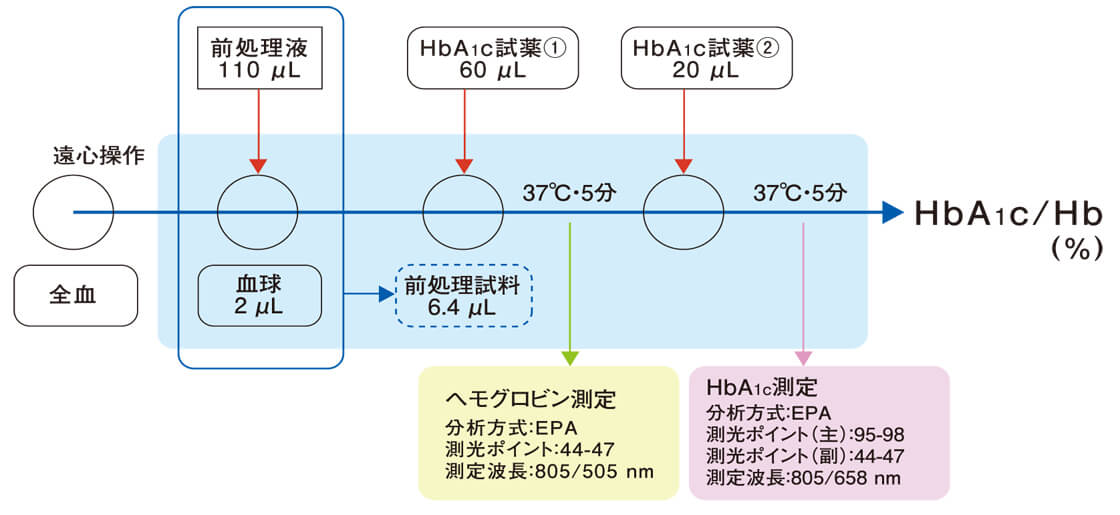

ダイヤグラム (例：酵素法)

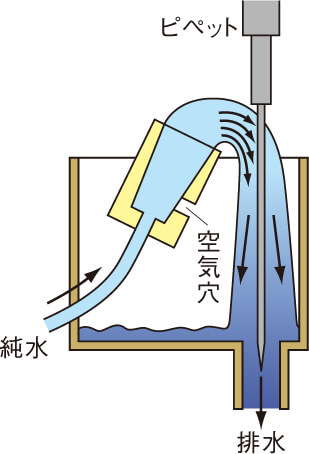

ピペット洗浄
ピペットの内壁／外壁洗浄を同時に行い、キャリーオーバーを可能な限り減らしました。ピペット表面の研磨を変えることで洗浄時の残水の影響を抑え、安定したデータが得られます。

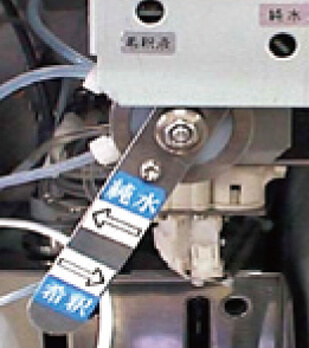

希釈液（純水・生食）切り替えバルブ
希釈液 (純水・生食) の切り替えはレバーひとつで行えますので、例えば、夜間に糖尿病検査項目の測定、昼間に生化・免疫・薬物項目の測定といった運用の切り替えが簡単に行えます。
-

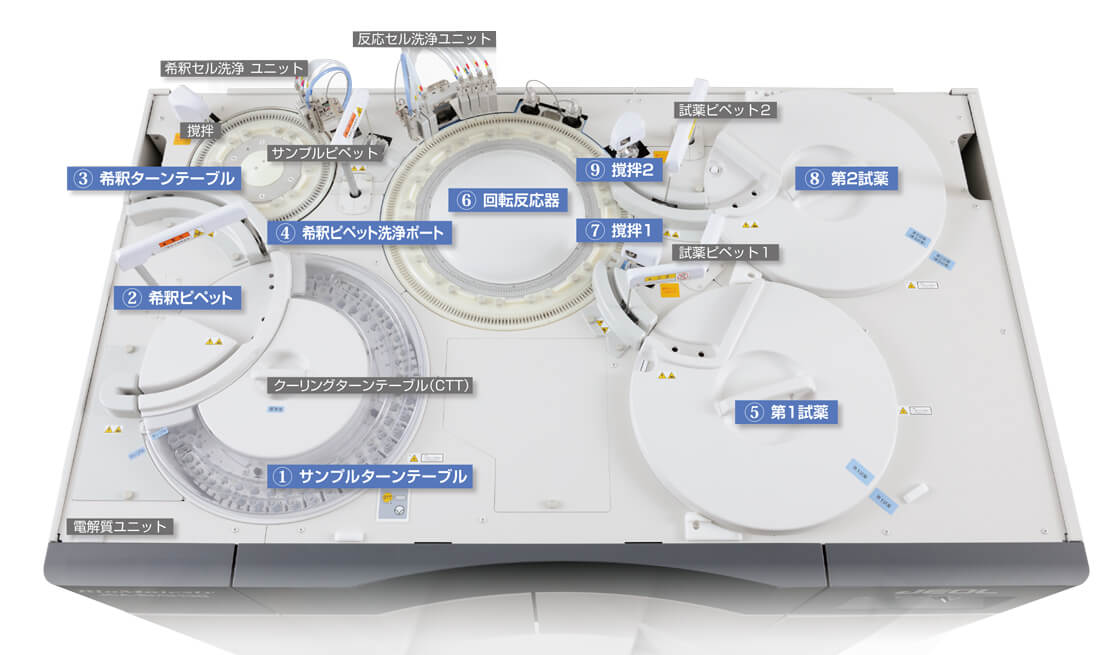

検体セット
遠心分離をした採血管を、サンプルターンテーブル①またはラックハンドラー (オプション) にセットします。
-
血球吸引
希釈ピペット②が採血管の底部まで下降し、血球成分を吸引します。通常より深く検体に挿入するため、形状の細いピペットを使用しています。
-
溶血
血球を所定の溶血液とともに希釈ターンテーブル③上のセルに分注し、溶血処理を行います。
-
希釈ピペットの洗浄
通常のピペット洗浄時よりも洗浄範囲を拡げ、ピペット先端を洗浄ポート④内に60 mm下降させ、ピペットの内外壁の汚れを洗い流します。
-
溶血検体分注〜反応
予め第1試薬⑤が分注された回転反応器のセル⑥に溶血検体を分注し、撹拌⑦を行います。5分後、第2試薬⑧分注、撹拌⑨を行います。
-
HbA1cを測定
ダイヤグラムに従いHbA1c (%) を算出します。
酵素法の場合、1チャンネル2項目測定の機能を使ってHbとHbA1cの測定を行い、項目間演算によりHbA1c (%) を算出します。
仕様・オプション
仕様
| 処理能力 |
最大 1,800 テスト/時 (電解質ユニット付※) 生化学 最大 1,200 テスト/時 電解質 最大 600 テスト/時 |
|
|---|---|---|
| 検体処理能力 | 最大 1,200 検体 /時 | |
| 同時分析項目 | 最大 100 項目 (ISE 分析 103 項目) | |
| 検 体 | ターンテーブル方式 | |
| 検体供給部 |
84 検体、検体 ID バーコード 保冷部 (専用希釈液、キャリブレータ、コントロール):61 種 外部搬送ライン対応 ※ |
|
| 元検体分注量 | 1.48 µL ( HbA1c のみ ) 、2～30 µL ( 0.1 µLステップ ) | |
| 採血管 | 5 mL, 7 mL, 10 mL | |
| 測定試料 | 血球、血漿、血清および尿 | |
| 希釈機能 | 希釈率:101倍 (HbA1cのみ)、1～75×75倍、希釈ポート:専用希釈セル | |
| 分析試料量 (希釈後) | 1～25 µL (0.1 µL ステップ） | |
| 試薬 | ターンテーブル方式 試薬バーコード | |
| 試薬容器 | 20 mL、40 mL:全試薬保冷 | |
| 試薬量 / 項目 | 各試薬 5～70 µL (0.1µL ステップ) | |
| 反応ディスク | ターンテーブル方式 | |
| 反応液量 | 50～120µL | |
| 攪拌 | 回転攪拌方式 | |
| 測定 | 全反応過程測定 | |
| 測定ポイント | 最大 98 ポイント (6 秒毎：10 分反応時) | |
| 測定波長 | 340～884 nm (14 波長)、1 波長または 2 波長演算 | |
| 寸法 | 分析部 | 1,480(Ｗ)×924(Ｄ)×1,133(Ｈ) mm |
| 操作部 | 600(Ｗ)×610(D)×1,104(Ｈ) mm | |
| 質量 | 600 kg | |
| 消費電力 | 最大3 kVA | |

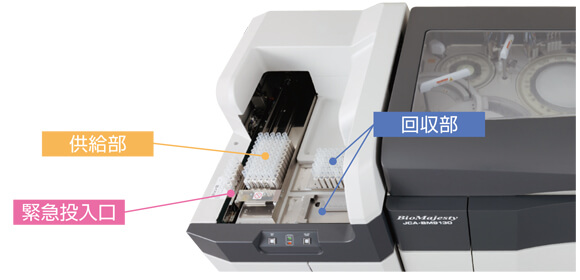

オプション
ラック投入による自動スタート機能により、5検体ラックの随時供給を可能にし、検体を次々に高速処理します。
割込検体の随時処理も可能で、多種採血管を混在して使用できます。
| 検体架設数 | 供給/ 回収 各100検体 | 供給/ 回収 各300検体 |
|---|---|---|
| 緊急検体投入口 | 緊急検体ラック投入口有（5ラック連続） | 緊急検体ラック投入口有 |
| 検体ラック |
日本電子製5 検体ラック（5色） （一般、至急、キャリブレーション、コントロール） |
|
| 検体容器 |
採血管：5 mL 採血管（φ 13 mm × 75 mm） 7 mL 採血管（φ 13 mm × 100 mm） 10 mL 採血管（φ 16 mm × 100 mm） サンプルカップ：JEOL サンプルカップ他 |
|
| 検体認識 |
検体ID、ラックID 検体容器の有無検出 |
|
| 設置電源 |
0.5 kVA（本体電源供給） AC100 V ± 10 V、50/60 Hz、D 種接地 |
0.3 kVA（本体電源供給） AC100 V ± 10 V、50/60 Hz、D 種接地 |
| 寸法（mm） | 700 (W) × 1,000 (D) × 1,170 (H) | 1,323 (W) × 863 (D) × 1,139 (H) |
| 質量 | 115 kg | 131 kg |
電解質分析装置
純水製造装置
試薬ターンテーブル 56
試薬ターンテーブル 66
大容量試薬ボトル
3試薬システム
外部搬送接続
一般的名称 ：ディスクリート方式臨床化学自動分析装置
販売名 ：JCA-BM シリーズ 自動分析装置 クリナライザ (JCA-BM9130)
一般医療機器（特定保守管理医療機器 該当、設置管理医療機器 該当）
第3種医療機器製造販売業許可番号：13B3X00100
医療機器製造販売届出番号：13B3X00100000001
