完全ランダムアクセス形シングルマルチユニットを連結したシステムです。
規模に応じて3機種(2,4,6 ブロック)からお選びいただけます。
処理能力 比色: 最大 2,400～7,200 テスト/時、電解質: 最大 1,800 テスト/時 (オプション)
特長
進化した高速マルチモジュールシステム
BioMajesty™ シリーズの中で高速大量処理を追求した自動分析装置です。
検体前希釈ユニットを搭載し、45µL測定を実現、さらに1µLサンプリングも可能としました。
シングルマルチ分析ブロックを多重連結することにより、高速大量処理とダウン対策を同時に実現しています。

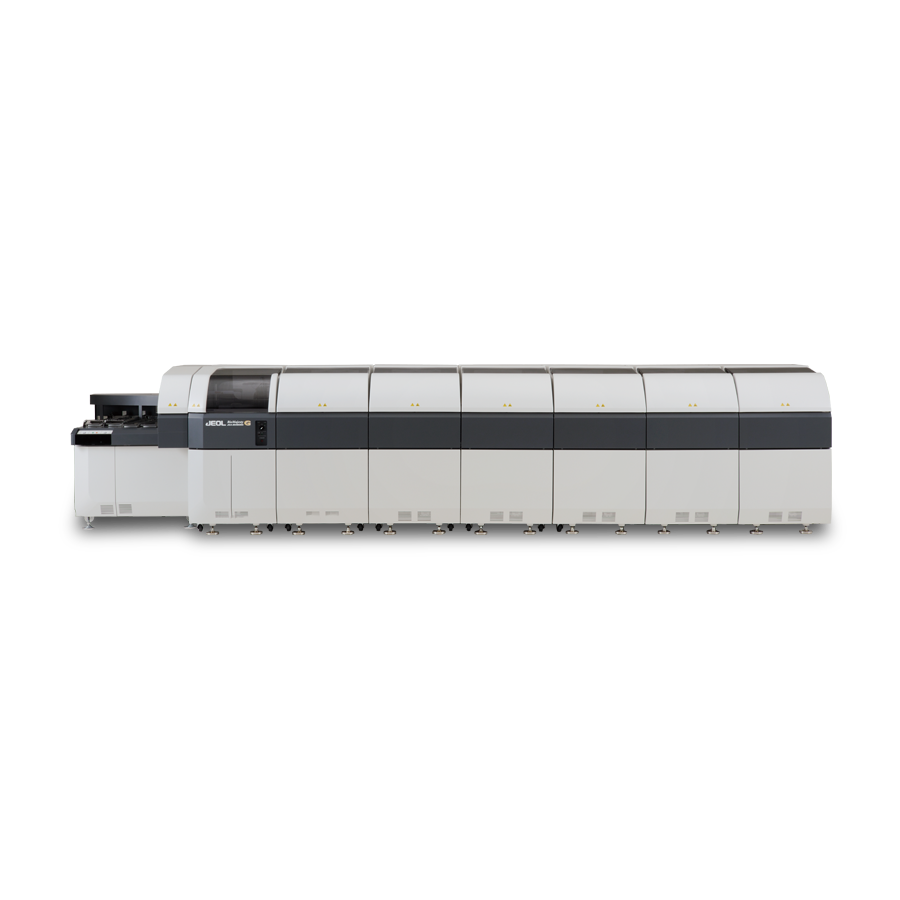

JCA-BM8020(2ブロック)、JCA-BM8040(4ブロック)、JCA-BM8060(6ブロック)の3種類からニーズに合わせてお選びいただけます。
JCA-BM8020 本体 2,400 テスト/時 電解質 MAX1,800 テスト/時
JCA-BM8040 本体 4,800 テスト/時 電解質 MAX1,800 テスト/時
JCA-BM8060 本体 7,200 テスト/時 電解質 MAX1,800 テスト/時
| High throughput | 1,200 テスト/H/モジュール完全ランダム形シングルマルチ |
|---|---|
| Micro volume technology | 45μL測定、検体前希釈ユニット搭載 |
| Good usability | 簡単操作&簡単メンテナンス |
仕様・オプション
| 項目 | JCA-BM8020 | JCA-BM8040 | JCA-BM8060 | |
|---|---|---|---|---|
| 処理能力 | 最大4,200 テスト/時 | 最大6,600 テスト/時 | 最大9,000 テスト/時 | |
| 生化学 | 最大2,400 テスト/時 | 最大4,800 テスト/時 | 最大7,200 テスト/時 | |
| 電解質 | 最大 1,800 テスト/時※ | |||
| 検体処理能力 | 最大 1,200 検体/時 | |||
| 同時分析項目 | 最大 200 項目（電解質分析時 203 項目） | |||
| 検体供給部 | 検体 | ラック供給式※ | ||
| 5検体ラック | 最大架設300検体 | |||
| ターンテーブル | 最大60検体 （保冷：検体、専用希釈液、キャリブレーター、コントロール混在可） | |||
| 外部搬送ライン | 接続対応可能 | |||
| 元検体分注量 | 2 ～ 30 µ L（0.1 µL ステップ） | |||
| 希釈率 | 希釈なし～75×75×75×75倍 | |||
| 分析試料量（希釈後） | 1 ～ 25 µL/テスト（0.1µL ステップ） | |||
| 試薬 | ターンテーブル方式 試薬バーコードリーダー ※ | |||
| 試薬庫 (全試薬保冷) |
試薬容器 | ① 70 mL × 36本/基 （全ブロック共通） ② 40 mL × 最大50本/基 （ブロック毎に任意設定） ① 選択時：70、40、20 mL ② 選択時：500、300、120、70、40、20 mL |
||
| 試薬バーコード | 日本分析機器工業会 自動分析装置用試薬容器統一バーコード仕様 | |||
| 試薬量 | (1) 選択時 : 20、40、70、120、300、500mL (2) 選択時 : 20、40、70mL |
|||
| 5～70µL(0.1µL ステップ) | ||||
| 反応 | 反応セル | プラスチック製、光路長 5 mm | ||
| 反応液量 | 45 ～ 120 µL | |||
| 攪拌方式 | 回転攪拌、洗浄機能付き | |||
| 反応時間 | 3、4、5、10、15、21分 （項目毎に設定可） | |||
| 反応温度 | 37 °C ± 0.1 °C | |||
| 反応槽 | 不活性液循環方式 | |||
| 測定 | 全反応過程測定 | |||
| 測定ポイント | 最大 64 ポイント（9 秒毎 ： 10 分反応時） | |||
| 測定波長 | 340 ～ 884nm（14 波長）、1 波長または 2 波長演算 | |||
| 寸法(mm) | 本体 | 2,060(W)×1,160(D) ×1,270(H) | 3,440(W)×1,160(D)×1,270(H) | 4,820(W)×1,160(D)×1,270(H) |
| 本体+RM300 | 3,170(W)×1,320(D) ×1,270(H) | 4,550(W)×1,320(D)×1,270(H) | 5,930(W)×1,320(D)×1,270(H) | |
| 質量(kg) | 本体 | 1,100kg | 1,800kg | 2,500kg |
| 本体+RM300 | 1,280kg | 1,980kg | 2,680kg | |
| 消費電力 | 最大 5 kVA | 最大 8 kVA | 最大 12 kVA | |
| その他機能 | QC外部搬送取込 | 標準装備 | ||
| CLALIS™リンク対応 | 標準装備 | |||
| IoTサポート | 標準装備 | |||
オプション
オプション

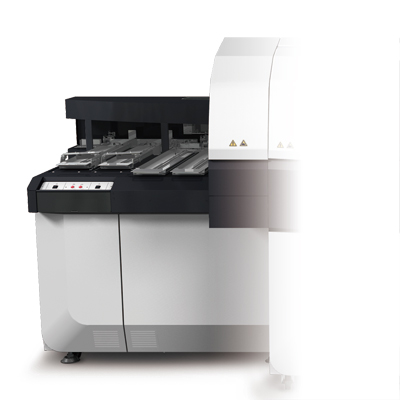

RM300 検体ラックハンドラー
電解質分析装置
純水製造装置
大容量試薬ボトル
3試薬システム
試薬バーコード
外部搬送接続
一般的名称 ：ディスクリート方式臨床化学自動分析装置
販売名 ：JCA-BM シリーズ 自動分析装置 クリナライザ (JCA-BM8020/JCA-BM8040/JCA-BM8060)
一般医療機器（特定保守管理医療機器 該当、設置管理医療機器 該当）
第3種医療機器製造販売業許可番号：13B3X00100
医療機器製造販売届出番号：13B3X00100000001
ギャラリー
-

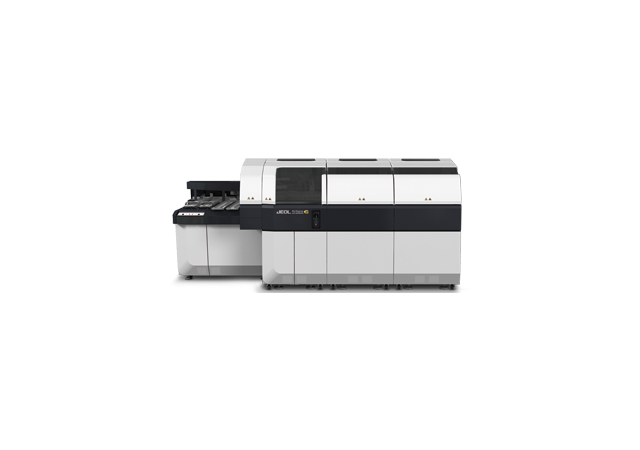

JCA-BM8020
-

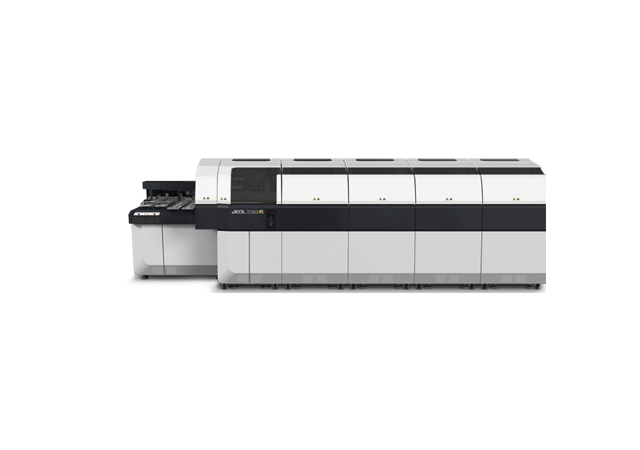

JCA-BM8040
-

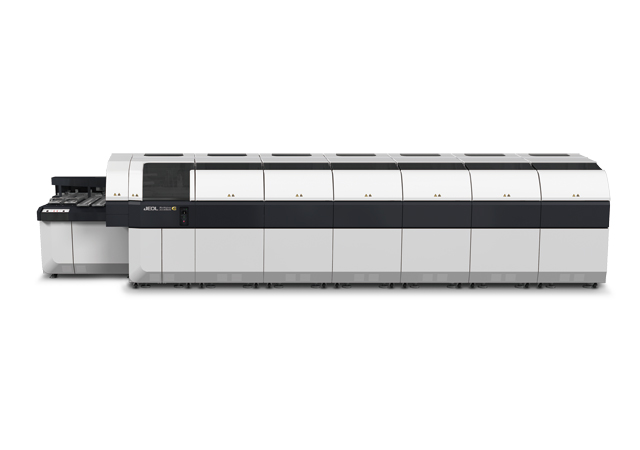

JCA-BM8060
