オーダーメイド (特殊試料ホルダー & アダプター) のご紹介

日本電子では、走査電子顕微鏡用の試料ホルダー、アダプター、試料載台をオーダーメイドで製作可能です。
お客様一人ひとりのご要望を丁寧にお伺いし、これまで弊社では把握できなかった用途やお困りごとにも対応してまいります。
分析作業がよりスムーズに進むような「かゆいところに手が届く」試料ホルダーを一緒に作ってみませんか？

さらに、私たちのこだわりは、オーダーメイド品を正しく、安全にご使用いただけることです。
必要に応じて実機での検証を行い、「安全に、確実に」使用できるよう努めています。経験豊富なエンジニアが検証を担当します。
製作にはお時間をいただきますが、お客様のご要望に沿って設計し、安全性を確認したうえでお手元にお届けいたします（RoHS対応）。

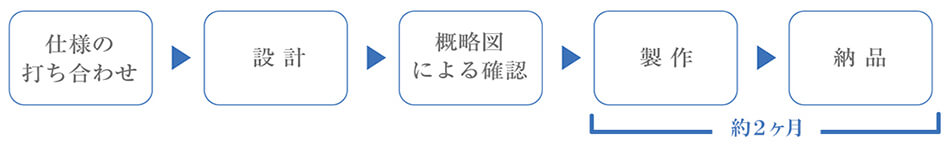

納品までの流れ

安全性 (設計部署の検証)

日本電子では、お客様の要望を反映させるために、装置に精通したエンジニアによる専用部署で試料ホルダーを設計し、さらに装置に搭載した時に不具合が生じないかを装置設計部署が責任をもって確認いたします。
場合によっては試料ステージに移動制限をかけ装置にダメージを与えない様にホルダー専用のGUIを作成し、そのデータは試料ホルダーとともにお客様にCD納品いたします。GUIが必要ない場合でも注意書で使用上の注意を促します。

製作事例

① 汎用品の試料ホルダーとオーダーメイドの組み合わせ

お客様データ (一例)

お客様からの要望

ご提案の内容

お客様がお持ちの標準試料ホルダー「パーツナンバー 804410496」に、オーダーメイドのアダプターを組み合わせてご提案いたしました。

装置搭載の流れ

• アダプターへそれぞれ試料載台を装填、アダプター下部高さ調整ビスにて個別高さ調整・試料載台をビス固定

• φ32 バルクホルダーへアダプター搭載、ビス固定

• 装置へ搭載

② 完全オーダーメイド

お客様からの要望

ご注文までの流れ

装置搭載の流れ

• 高さ20mm試料の場合

  • ホルダー上部上面規制板を取外し試料を落し込みビス固定

• 高さ20mmに満たない試料（上面規制板外さない）

  • 試料ホルダーベースより2本のビスを外し上部を分離する
  • 上部をひっくり返し試料観察面を下に落し込み、試料を押さえながらビスで固定し、試料観察面を元の位置に戻す
  • 試料ホルダーベースへ固定する

ご好評をいただいた製品

上記の「製作事例」に登場したアダプターは、おかげさまで好評をいただき、汎用品として販売しています (アダプター パーツナンバー：783143796)。
その他にも、オーダーメイドを依頼されたお客様の要望から生まれた製品をご紹介いたします。

その他の参考例

装置搭載の流れ

• アダプターへ下部より試料をそれぞれ入れ、押し上げて上面規制に当てながらビスにて固定

• φ102 バルクホルダーへアダプター搭載、ビス固定

• 装置へ搭載
