ESRスペクトルのテキストファイル変換法

JES-FAシリーズでは、測定したスペクトルは64k点のBinary形式で取りこまれています。これをExcel®形式等で加工するためには、一旦Text形式することが必要です。変換は次のように行います。

1. スペクトルを呼び出し、データ点数を指定する。

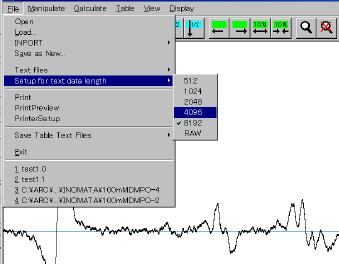

   Data Processing を開き目的スペクトルを呼び出します。図1のようにFile → Setup for text data length を選択しデータ点数を選択します。デフォルトは8192です。ここでは4096点を選択するのでカーソルを4096に合わせクリックします。


   図1

   図2

2. Text File として保存する。
   図2のように File → Text files を選択しSave as text を指定します。


   図3

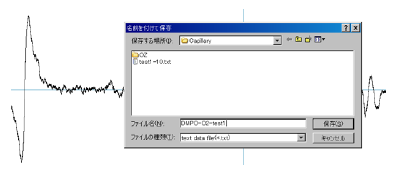

   図3のように、保存ウィンドウが表示されるので、ファイル名を入力して保存してください。拡張子.txtが自動的につき、保存されます。

3. Excel®に取りこむ
   Excel® を立ち上げ、テキスト変換したファイルを開きます。ファイルを指定すると図4のウィンドウが表示されます。


   図4

   図5

   元のデータの形式は、上段(カンマやタブなどの区切り文字によって～～)をチェックしてください。次へをクリックすると図5のウィンドウが表示されます。図のように区切り文字(タブ、カンマ、スペース)を指定してください。次へ 完了をクリックするとデータが図6のように表示されます。
   図6のようにデータ点はdata length として表示されます。横軸となる磁場の値は最小(min):320.292、最大(max)：350.292 (mT) です。


   図6

   図7

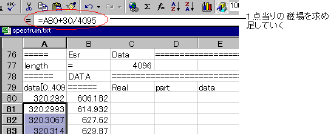

   図7のように、80行(Real part data)以下にスペクトルデータが表示されます。A列に磁場値を入力します。図8のように、磁場幅を(データ点数−1)で割り各点の磁場値を算出します。図8の式を全ポイント分コピーすると、各磁場値と信号強度値のテーブルができます。データの後半には図9のようにImaginary part data が表示されますが、これは用いません。


   図8

   図9

4. Excel®でスペクトルを表示する

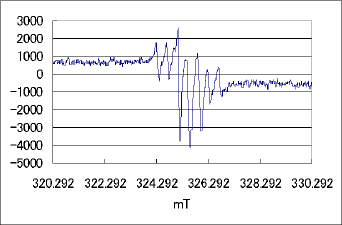

   磁場と信号強度のテーブルから、Excel®のグラフウィザードを用いてグラフ化すると、図10のようにスペクトルが表示されます。軸や目盛り、大きさ等の表示は、Excel®上の機能で任意に調整してください。

   図10

脚注:Excelは米国 Microsoft Corporation の米国およびその他の国における登録商標です。
