SEM-EDSによる金属部品の広域測定
MP2021-01
目的:

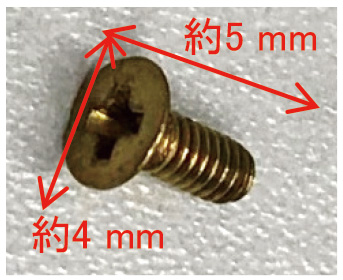

- ねじ全体(4 mm x 5 mm)を断面加工したい。
- ねじ断面の全体をSEM観察したい。
- 断面の広域元素分析を行ないたい。

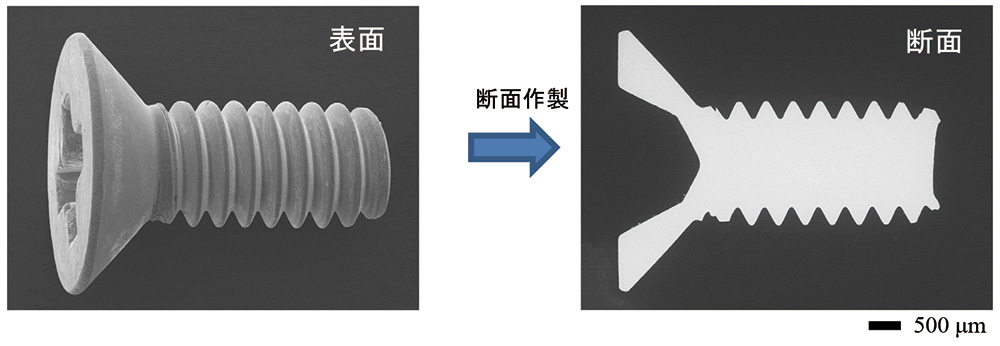

長い作動距離(WD)での広域SEM観察
WD を40 mmにすることによって、歪のない極低倍率でのSEM観察が可能となる。

~断面試料作製手順~
①機械研磨 (アルミナ0.3 μm仕上げ)
②CPに搭載された平面ミリング
*CP平面ミリング条件:
加速電圧 6 kV, 傾斜角 80°, 5 min.
CP: Cross-section Polisher

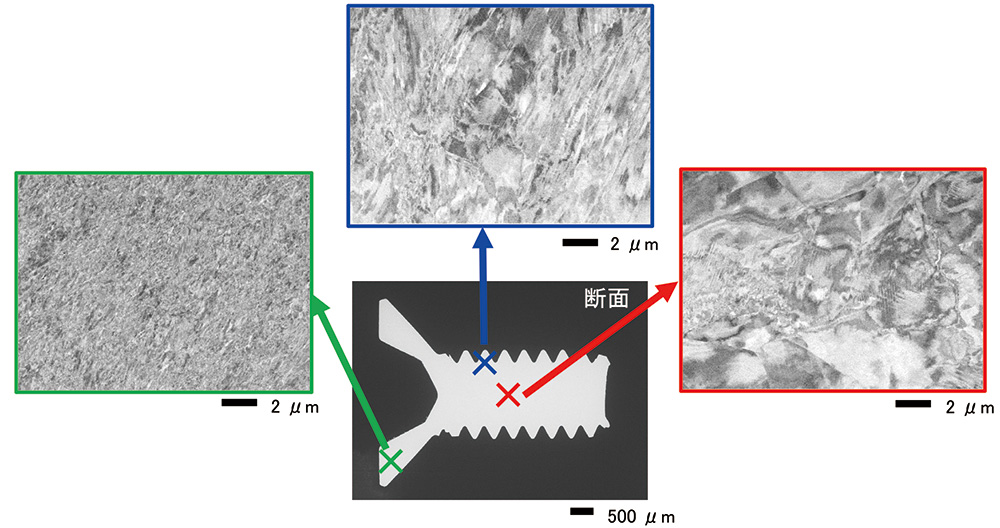

反射電子像によるチャンネリングコントラストの観察
平滑なねじ断面の各部位を拡大すれば、チャンネリングコントラストの違いが観察できる。

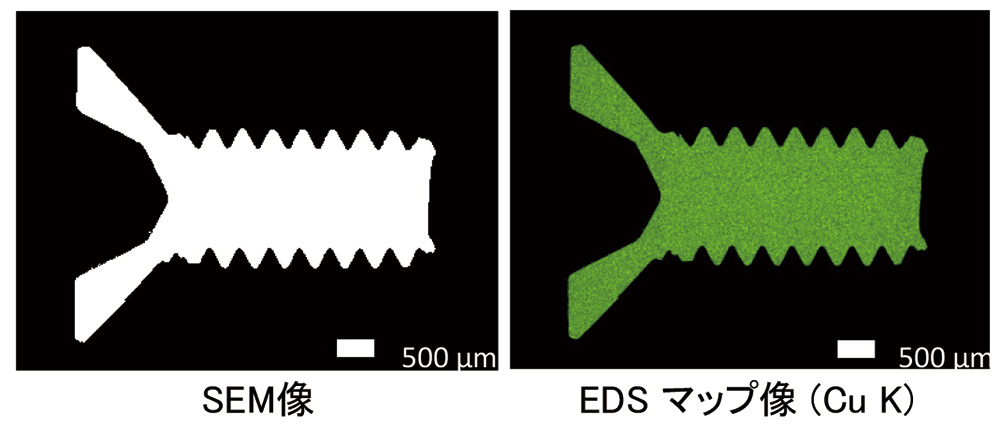

モンタージュSEM観察および元素分析
モンタージュ機能を用いることで、WD 10 mmで観察 および分析が広領域で行なえる。

モンタージュ結果 6×6
試料:真鍮製ねじの平面ミリング断面
加速電圧:20 kV
低真空モード (20 Pa)
撮影範囲:6.4 mm × 4.8 mm
