3D DOSY (Three Dimensional Diffusion-Ordered NMR Spectroscopy)

DOSY法は、複数の分子種からなる混合試料を各分子種の自己拡散係数 の差を利用してスペクトルを分離することができる手法として知られています。そのDOSY法には、COSYやHMQC、HMBCといった通常の二次元スペクトルに拡散係数軸を加えた“3D-DOSY”も存在します。拡散係数軸で分離された各スライスデータをとることで、各成分それぞれの二次元スペクトルを得ることができます。

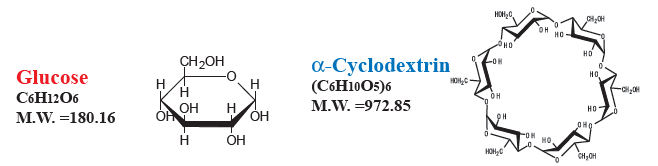

グルコースとα-シクロデキストリン混合試料に対する測定例

試料 :Glucose 30mg 、a-Cyclodextrin 30mg
溶 媒   :D₂O 400μl

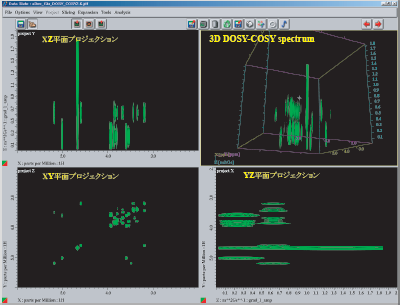

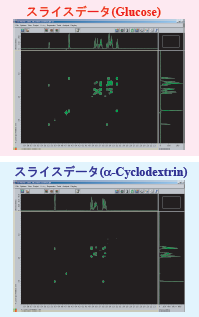

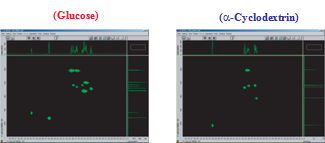

DOSY-COSY(BPP-STE-DOSY-COSY)

装置  :JNM-ECA500、測定時間:15時間50分、拡散パラメータ:d=1.2ms, D=300ms
磁場勾配強度:～0.32T/m、DOSY 処理アルゴリズム  :SPLMOD

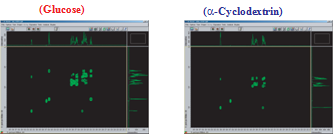

リファレンスデータ

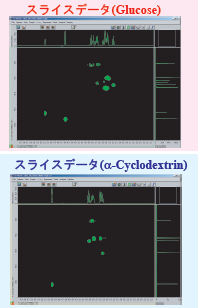

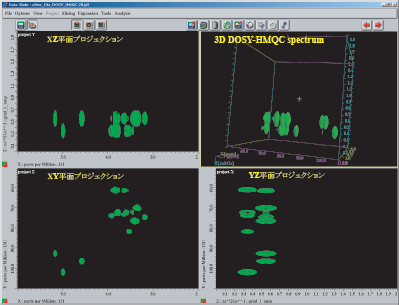

DOSY-HMQC(GC-STE-DOSY-HMQC)

装置  :JNM-ECX400、測定時間:51時間51分、拡散パラメータ:d=1.2ms, D=300ms
磁場勾配強度:～0.33T/m、DOSY 処理アルゴリズム:SPLMOD

リファレンスデータ

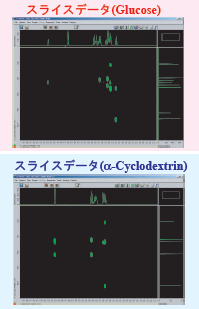

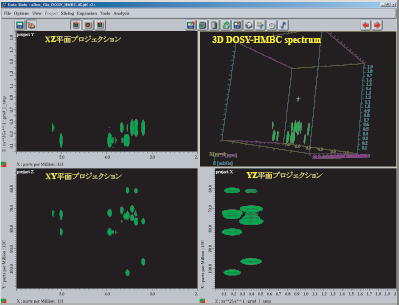

DOSY-HMBC(GC-STE-DOSY-HMBC)

装置  :JNM-ECA500、測定時間:39時間7分、拡散パラメータ:d=1.2ms, D=300ms
磁場勾配強度:～0.32T/m、DOSY 処理アルゴリズム:SPLMOD

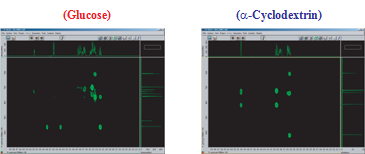

リファレンスデータ
