Delta Tips: 二次元スペクトルの色を変更する (1)

レベルツールで等高線にグラデーションをつける方法

2Dビューワもしくはデータスレートに2次元スペクトルを表示します。ここでは2Dビューワの場合で説明します。

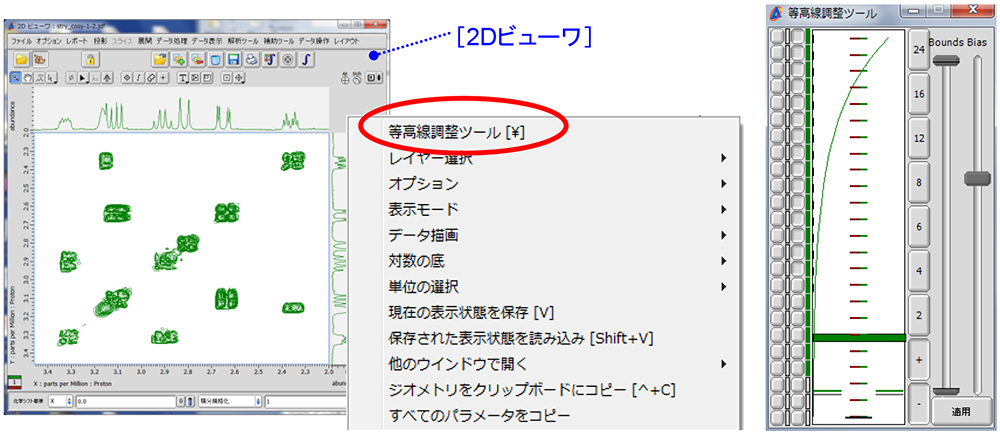

① 右クリックで表示されるコンテキストメニューから、［等高線調整ツール］を選択する。

⇒ 等高線調整ツールが開きます。

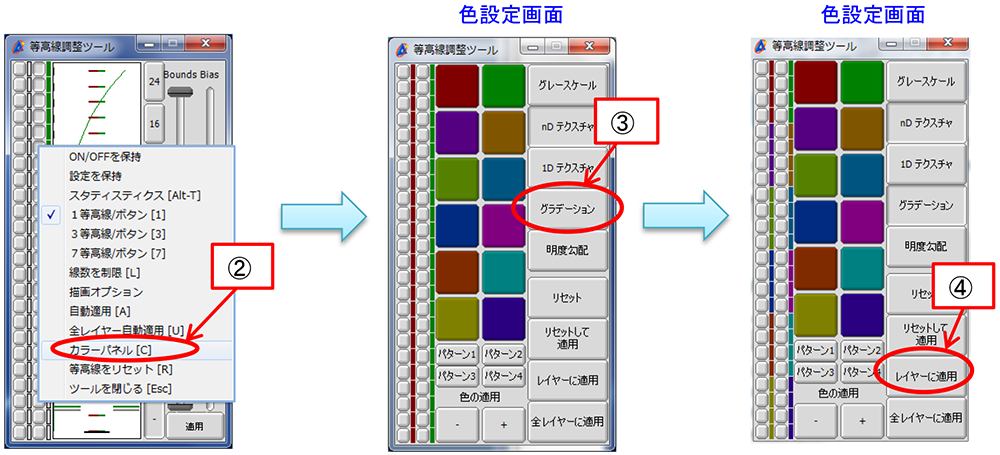

②［等高線調整ツール］上でマウス右ボタンをクリックして、コンテキストメニューから［カラーパネル］を選択する。

③［グラデーション］ボタンをクリックする。

④［レイヤーに適用］ボタンをクリックする。

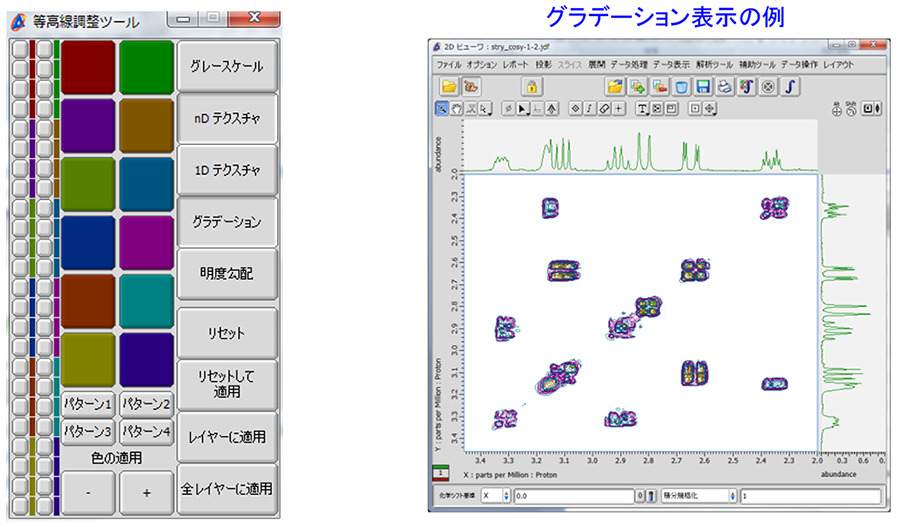

⇒ スペクトルの色が変更されます。

∗［カラーパネル］と［等高線パネル］の切り替えは、［等高線調整ツール］上でマウス中ボタンをクリックしても行うことができます。

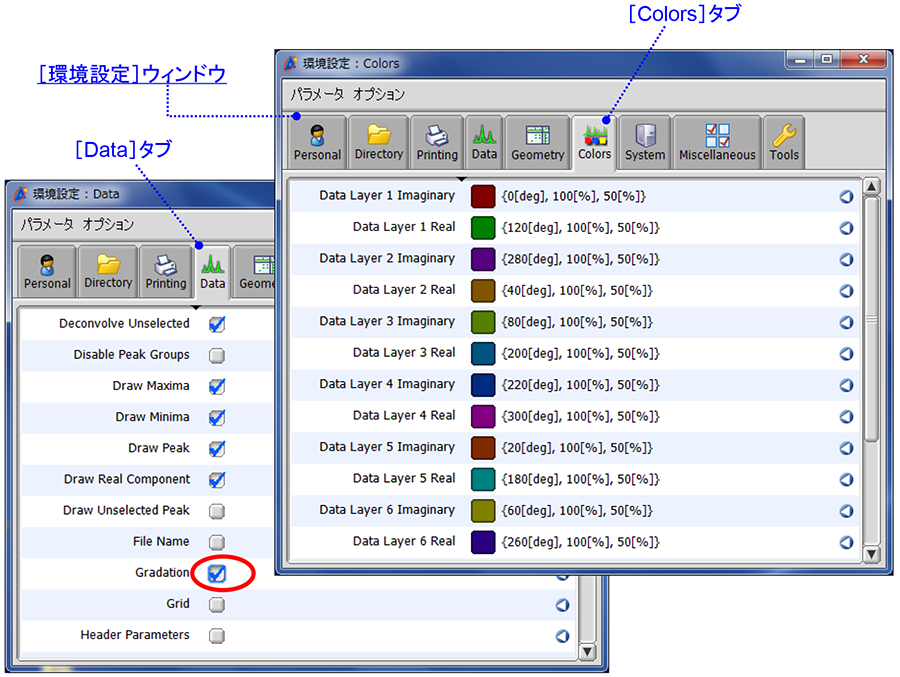

∗ グラデーションの配色は6色（正負で12色）です。これらの色は［環境設定］ウィンドウの［Colors］タブにある Layer のReal と Imaginary の色に対応しています。

！上記の変更は一時的なものです。グラデーション表示をデフォルトにする場合は、［環境設定］ウィンドウで［Data］タブに切り替え、Gradationにチェックを入れます。
