Delta Tips: 二次元スペクトルのノイズを低減する

二次元スペクトルのリッジ低減処理

二次元スペクトルでは、強度の大きなピークから、F₁軸（Y軸）やF₂軸（X軸）に対して平行に裾を引くノイズが現れることがあります。このようなとき『リッジを低減する処理』を行うと、ノイズを小さくできる場合があります。ここではF₁軸の処理を例として説明します。

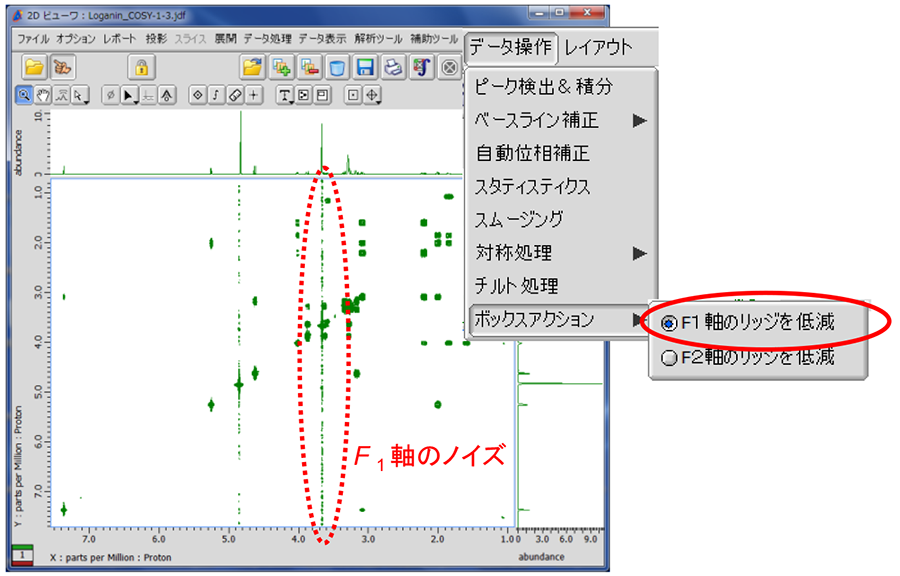

① 2Dビューワで［データ操作］−［ボックスアクション］−［F1軸のリッジを低減］を選択する。

∗ F₂軸の処理では［F₂軸のリッジを低減］を選びます。

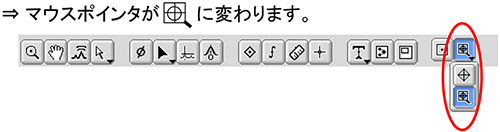

② Pointer Barの［Pick Position］ボタンをクリックして、 ［Pick Region］ボタンに切り替える。

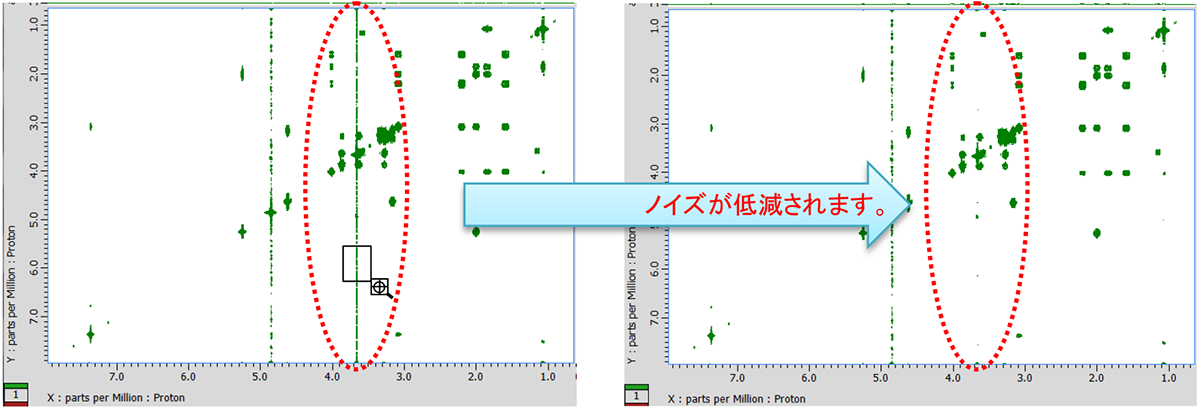

③ ノイズ領域をマウスでドラッグして囲む。
