Delta Tips: アレイ測定データのリニアライズ
NMDT_0033
アレイ測定データを横並びに表示する方法
[データスレート]に表示したアレイ測定データを横軸方向に並べて表示することができます。
90度パルス幅のチェックや拡散係数測定などで、信号の強度変化を確認するときに便利です。
ここではパルス幅を変化させたアレイ測定データを例として説明します。

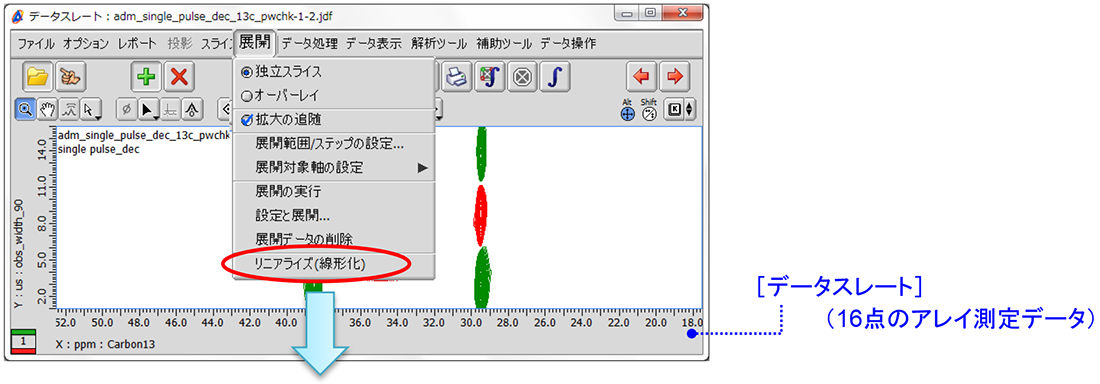

[展開]−[リニアライズ(線形化)]を選ぶ。
∗ アレイ測定データとは、特定の条件のみを変えながら連続測定したデータを、1つのファイルに保存したものです。

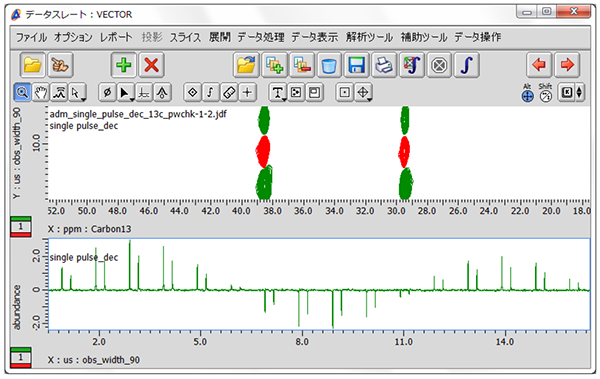

⇑ アレイ測定された16個の1次元データが横並びで表示されます。

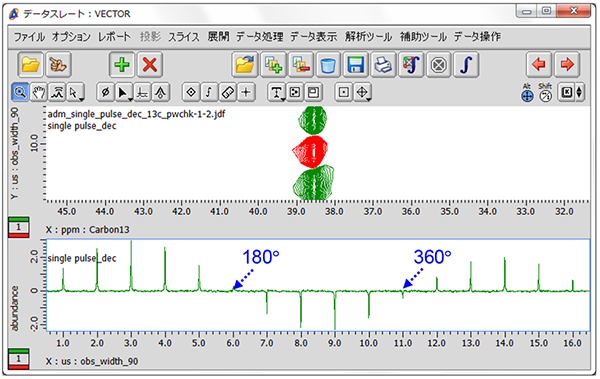

⇑ 任意の信号を拡大してリニアライズした例
