Delta Tips: データスレート編 (5)

NMDT_0042

［データスレート］を使用して、2Dスペクトルを重ね合わせて表示する方法について紹介します。
重ねて表示したいスペクトルを画面に開きます。
ここではHMQC（スペクトルA）の上にHMBC（スペクトルB）を重ね合わせる場合を例に説明します。

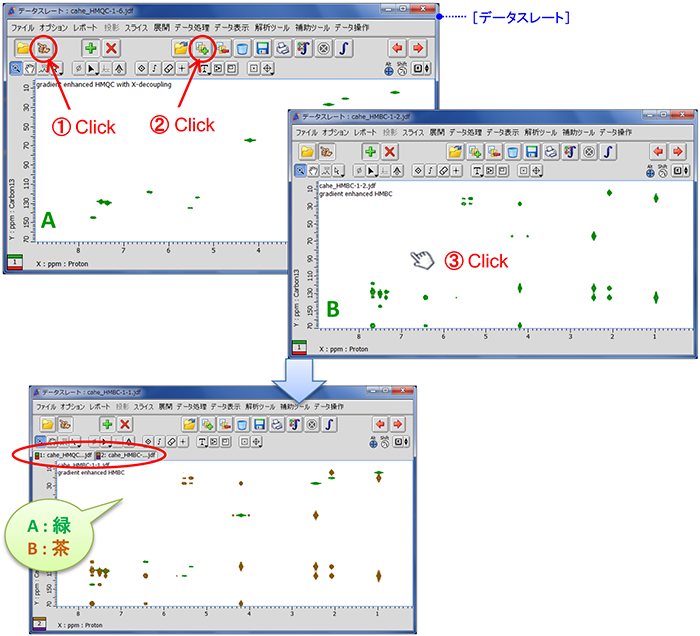

① スペクトルAのウィンドウの[Finger]ボタンを押してから、②[Overlay]ボタンを押す。
⇒ カーソルの形が「指マーク」アイコンに変わります。

③ スペクトルAの上に重ね合わせるスペクトルBを[指マーク]でクリックして選択する。
⇒ HMQCスペクトル上に選択したスペクトルが表示されます。

※表示を変更したいスペクトルのタブを選択すれば、等高線の設定を変更できます。

⇒ 詳細はユーザーズマニュアル【データ処理編】をご参照ください。

※[Remover]ボタンをクリックすると、選択したタブのデータを消去できます。

※1Dスペクトルの重ね合わせについては、NMDT_0025と0026をご参照ください。
