Delta Tips: 印刷レイアウトの作成 (1)

NMDT_0068

気になるピークを拡大表示

Deltaでは、レポートデータのレイアウトを自由に変更することができます。ここでは「ページレイアウトエディタ」機能について、任意のピークを拡大表示できるレイアウトの作成を例に紹介します。

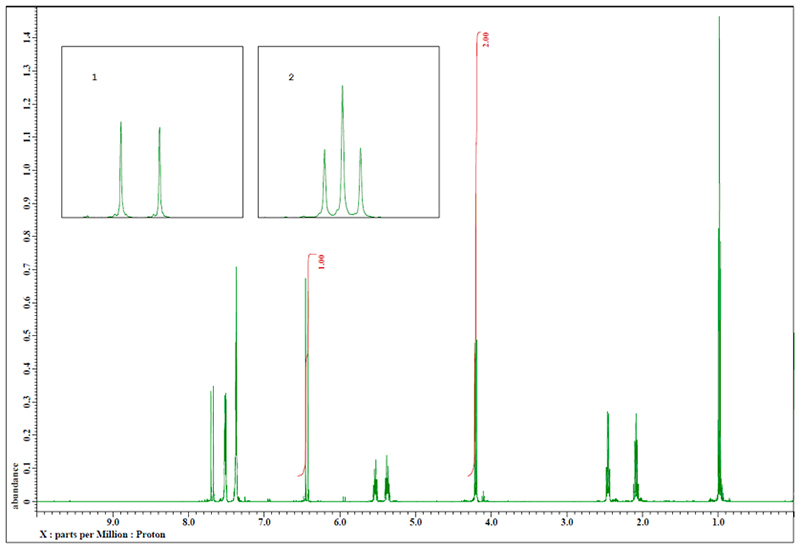

以下に、レポートデータの例を示します。下図は、¹H NMRスペクトルの積分データ範囲における拡大図を、左上に配置したレポートレイアウトです。

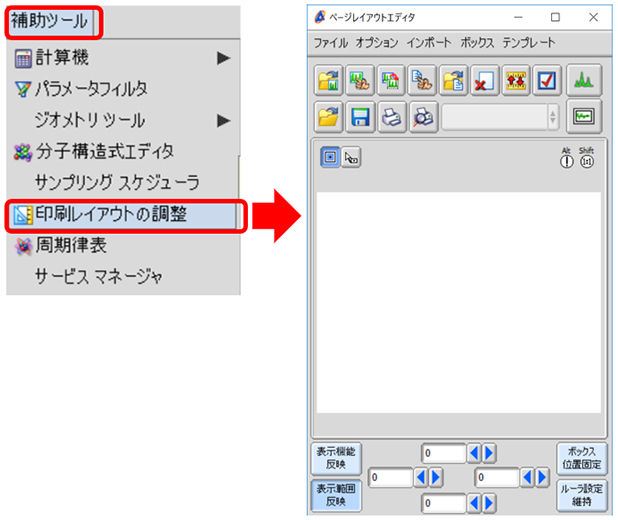

① [補助ツール]−[印刷レイアウトの調整]を選択する。
⇒ 「ページレイアウトエディタ」ウインドウが表示されます。

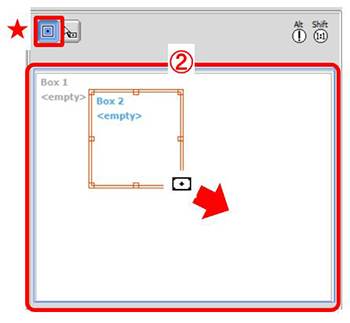

② データボックスを設定する。[Region]ボタン（下図★）をクリックし、レイアウト領域をカーソルでドラッグする。
⇒ データボックスが表示されます。

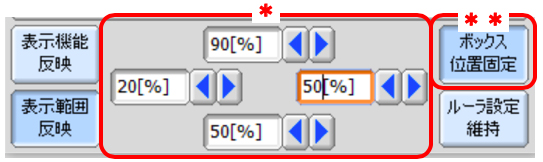

★ データボックスの位置および大きさの詳細設定は下図 (＊) で設定できます。

★ 設定されたデータボックス位置は[ボックス位置固定]ボタン (＊＊) で固定できます。

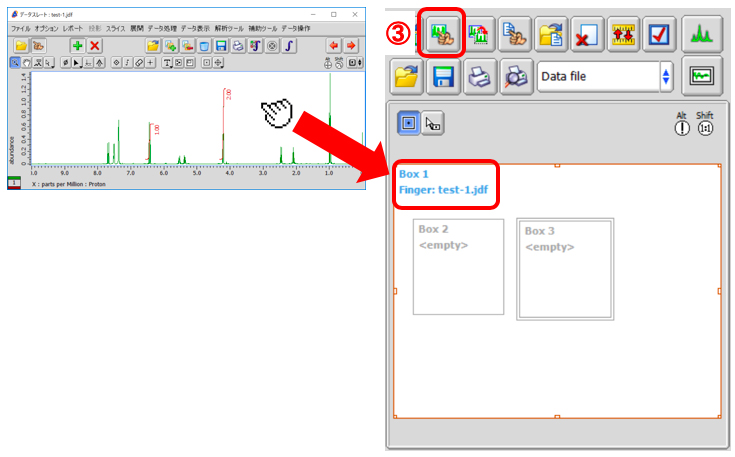

③ データを適用する。「ページレイアウトエディタ」ウインドウでデータボックスをクリックする。
[データ選択]ボタン（③）をクリックし、適用するデータをクリックする。
⇒ 選択されたデータが適用され、データ名が表示されます。

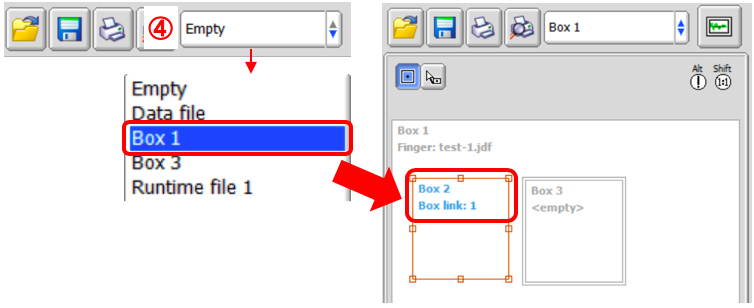

④ データボックスどうしを関連付ける。例えばデータボックスBox 2を選択し、データ選択リスト（下図④）で[Box 1]を選択する。
⇒ データボックスBox 1とBox 2が関連付けされます。

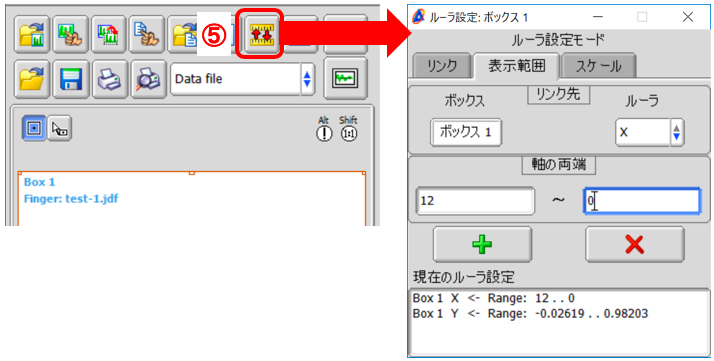

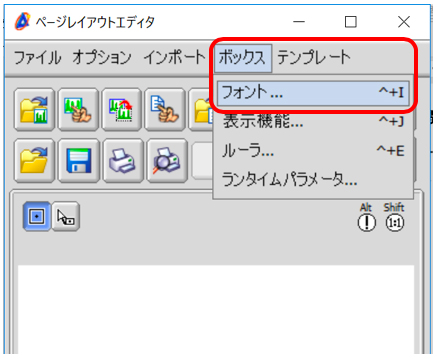

⑤ データの軸を設定する。例えばデータボックスBox 1を選択し、[ルーラ設定]ボタン（⑤）をクリックする。
⇒ 「ルーラ設定」ウインドウが表示されます。

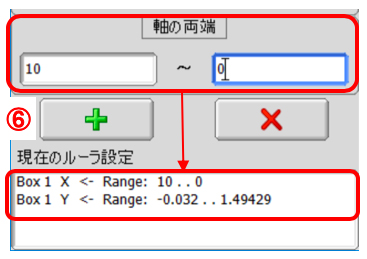

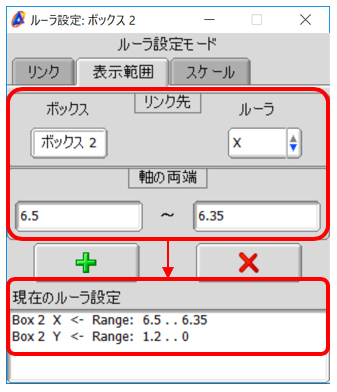

⑥ 「表示範囲」タブ画面でルーラーの値を入力し、[設定を適用]ボタン（⑥）をクリックする。
⇒「現在のルーラ設定」領域に、設定された値が表示されます。

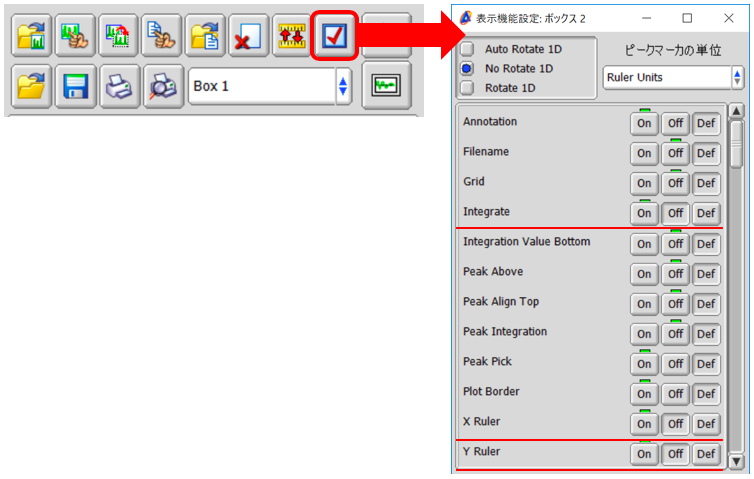

★ 関連付けされたデータボックスについても、同様にデータ軸の設定が可能です。
下図はデータボックスBox 1と関連付けられたBox 2について、Box 1データにおけるX 軸 6.35-6.5 ppm (Y 0-1.2) を表示範囲として設定した例です

★ 関連付けされたデータのY軸の設定については、リンク元データに対する拡大/縮小率で設定することもできます。
「ルーラ設定」ウインドウの「スケール」タブ-「Y軸の拡大/縮小率」で設定してください。

⑦ データを印刷する。[印刷]ボタンをクリックする。
⇒設定されたレイアウトでデータが出力されます。

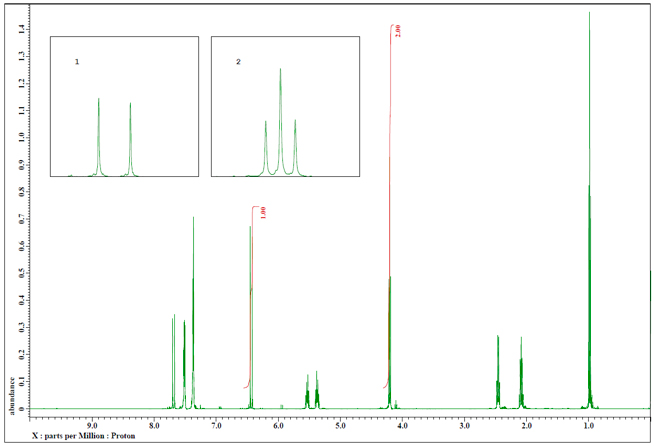

下図は、データボックスBox 1と関連付けられたBox 2およびBox 3に、Box 1の積分データ範囲を拡大表示したレポートです。

レイアウトの作成例：

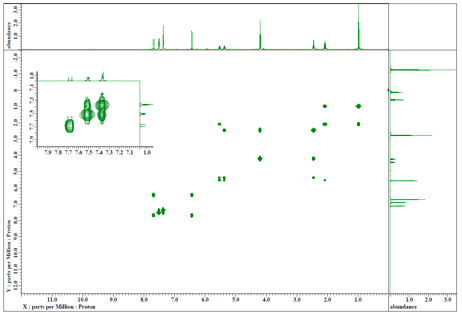

以下にレイアウト作成例を示します。左図は、¹H-¹H COSYスペクトルにおいて7-8ppm領域を2Dデータの左上に拡大表示した例です。

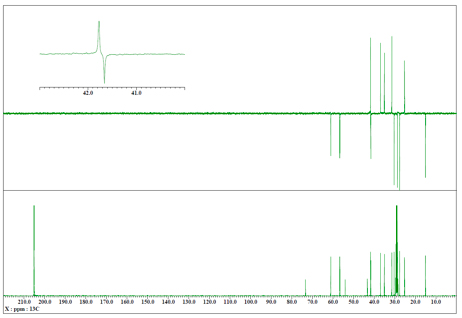

右図は、DEPT135スペクトルと¹³C スペクトルデータの左上にDEPT135スペクトルの40-43ppm領域を拡大表示した例です。

¹H-¹H COSY

DEPT135/¹³C

ページレイアウトデータの保存：

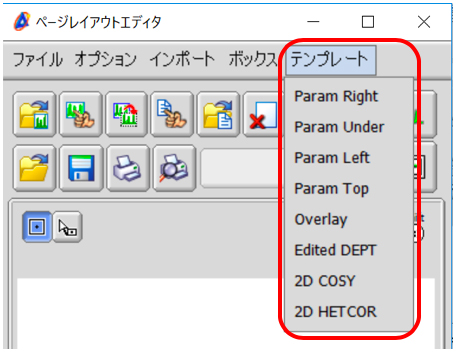

作成されたレイアウトは、テンプレートデータ (.pmt) として保存することができます。

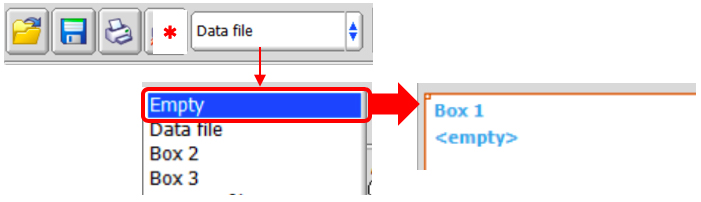

データが選択されているデータボックスを選択し、データ選択リスト(＊)で[Empty]を選択、[Save]ボタンをクリックしてください。
複数データボックスの関連付けを行った場合は、リンク元となるデーボックスを[Empty]設定にしてください。
