BS-102UGA 102UHO/UBシリーズ専用グリッドアッセンブリ
「多層膜蒸着用途」のお客様、「フィラメント寿命でお悩み」のお客様にオススメです

特長
本製品は長寿命フィラメントを搭載した102UHO/UBシリーズ専用のグリッドアッセンブリです。
P/N | 品名 | 規格 |
---|---|---|
780407580 | グリッドアッセンブリ | BS-102UGA |
特長

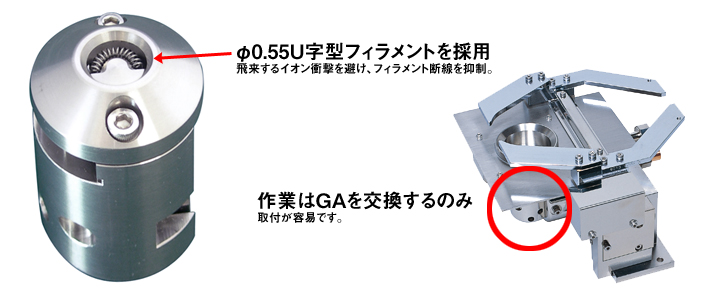

長寿命フィラメント搭載

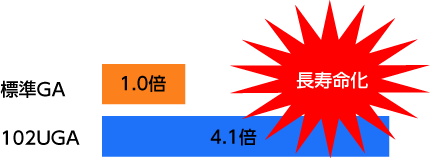

フィラメントの長寿命化を実現

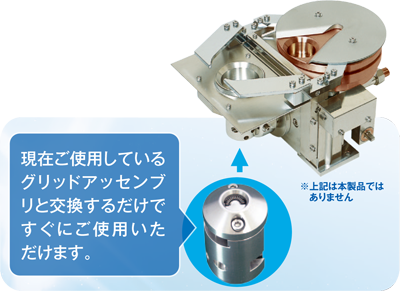

既存グリッドアッセンブリと類似構造
使用条件により2種類のフィラメントを選択可能
イオンスパッタ影響による消耗部品コスト50%削減

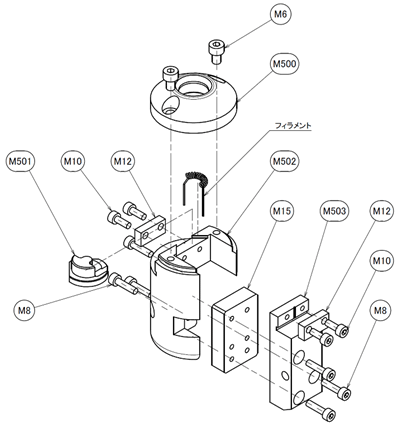

部品構成
本製品にはフィラメントは付属されておりません。

部番 | パーツナンバー | 品名 | |
---|---|---|---|
M500 | 821362542 | ウェーネルト |
![]() |
M501 | 821362526 | イオンコレクター |
![]() |
M502 | 820549053 | ホルダーA |
![]() |
M503 | 821362534 | ホルダーB |
![]() |
M12 | 801314941 | サポート |
![]() |
M15 | 802161031 | インシュレータ |
![]() |
M10 | 411002775 | ボルト M3×8 | - |
M8 | 411003682 | ボルト M3×12 | - |
M6 | 411002783 | ボルト M4×6 | - |
M14 | 411003640 | ボルト M4×25 | - |
各種フィラメント
パーツナンバー | 品名 | 規格 | |
---|---|---|---|

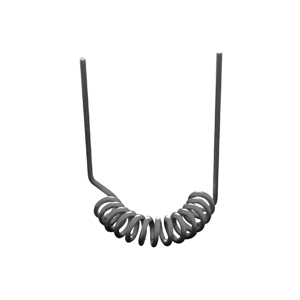

812180313 | フィラメント
(長寿命タイプ) |
D=0.55φ 5個入 |
![]() |
864351704 | フィラメント
(長寿命足補強タイプ) |
D=0.55φ 5個入 |
![]() |
組立治具
部番 | パーツナンバー | 品名 | |
---|---|---|---|
M504 | 821361210 | BS-102UGA用
組立治具 |
![]() ![]() |
参考データ


加速試験条件 | 真空度 3.0×10-2Pa O2流量 115mL/min 投入電力 2.4kW (6kV/400mA) |
---|
社内加速試験による結果です。

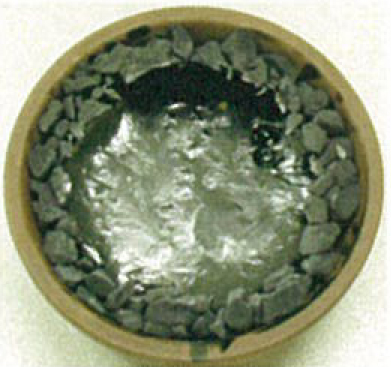

標準GAとの溶け跡比較
標準GA | 102UGA | 特記事項 | |
---|---|---|---|
ZrO2 |
![]() |
![]() |
添付の溶け跡は一例です。
電子銃の状態やチャンバー雰囲気によって溶け具合は異なりますので、予めご了承ください。 使用状況により、エミッション電流が増加する場合がございます。 可能な範囲で溶け跡調整を実施致します。(有償) ![]() 調整後の溶け跡例 |
SiO2 |
![]() |
![]() |
|
Ta2O5 |
![]() |
![]() |
標準GAのフィラメントは0.55φスパイラル型です。
