特長

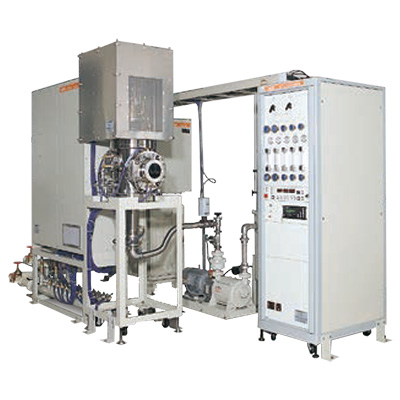

超高温・高純度・高化学反応場の熱プラズマを利用し、ナノ粒子の合成を始め化学反応や改質、複合化、球状化、結晶化など様々な実験が行える多目的実験装置です。

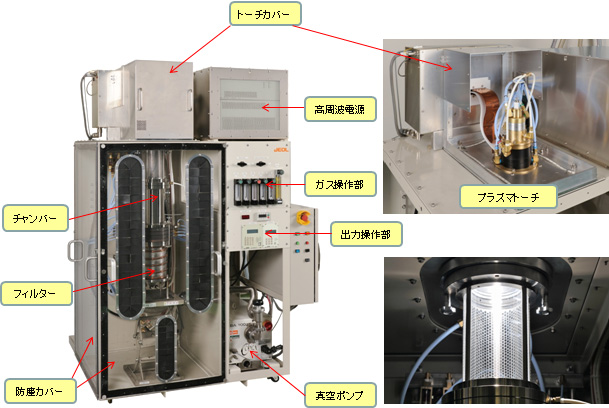

従来別置きであった各ユニットをワンパッケージ化し、コンパクトで手軽なシステムに仕上げました。
特長
アルゴンが主体の熱プラズマを発生します。

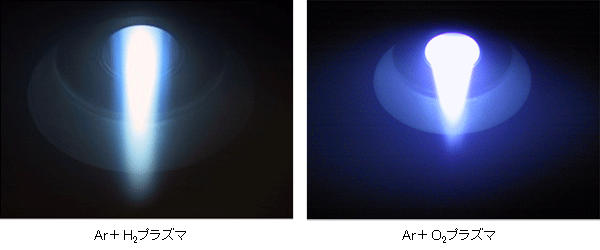

酸素や窒素、水素ガス等を一緒に導入し、混合したプラズマを生成できます。
超高温の熱プラズマ中に、微粉末などの原料を投入し、瞬時に蒸発や溶融、反応や改質が行えます。
消耗電極がないコンタミレスの環境で、高純度の材料合成が行えます。
ナノ粒子合成例
平均粒径2～3μmのニッケル微粒子をナノ粒子化
平均粒径約1μmのシリコン微粒子をナノ粒子化
数種類のセラミックスが混ざった原料微粉末を、同時場でフラッシュ蒸発し、化合物のナノ粒子を合成
窒化物合成例
平均粒径約5μmのシリコン微粒子を窒化させ、平均粒径約100nmのSi3N4粒子を合成
複合粒子合成例
タングステン微粒子の表面に銅ナノ粒子を付着
関連リンク
ニュースリリース
愛媛大学 延寿助教授様らが、「Astronomy ＆ Astrophysics」誌に掲載した論文で、当社のTP-40020NPSが紹介されました
仕様・オプション
高周波電力 : 最大6kW
アルゴンを主体とした熱プラズマを発生
動作圧力 : 約10～70kPa
ナノ粒子合成実験目安
原料粉末種類 : 金属 / セラミックス等の無機材料
原料粉末寸法 : 1～10μｍ程度 *1 *2
粉末投入レート : 0.1～1g/min *1 *2
*1 : 粉末の種類 / 形状 / 質量 / 状態によって異なります。
*2 : 表面改質や表面反応、球状化処理の場合は10μｍ以上の微粒子が使用できます。
また1g/min以上のレートで処理ができます。
ユーティリティ
| 入力電源 | 3相 AC200V±5% 約50A |
|---|---|
| 冷却水 | 約60L/min (水質：水道水程度) 入口圧0.3～0.4MPa / 出口圧0.1MPa以下 |
| ガス | Ar=max.50L/min (標準) *3 O2=max. 5L/min (オプション) N2=max. 5L/min (オプション) H2 *4 キャリアガス=max. 10L/min (オプション) |
| 接地 | 単独A種 |
*3 : 実用は約30～40L/min
*4 : 別途安全対策を含めた検討が必要です。

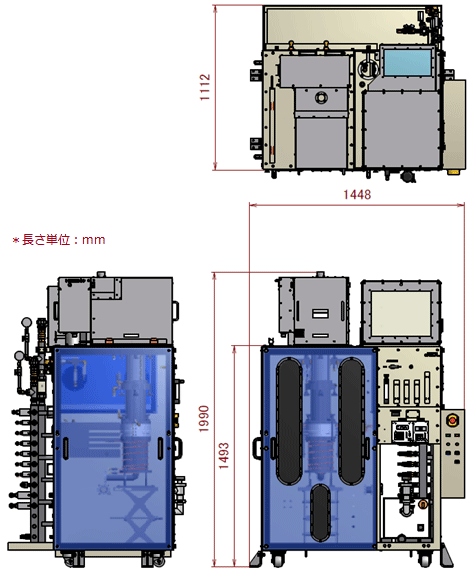

外形寸法
カタログダウンロード
TP-40020NPS 高周波誘導熱プラズマナノ粒子合成装置
