特長
電子スピン共鳴現象を、電流の変化として検出するElectrically Detected Magnetic Resonance(EDMR)装置です。
仕様・オプション
EDMR コントローラー
入力インピーダンス | 100 kΩ ~ 1 GΩ |
---|---|
バイアス出力電圧 | CV, CCモード:0~1 V or 0~10 V
CRモード:0~10 V |
バイアス出力電流 | 0~100 μA |
専用セル 外径5 ㎜φ(合成石英製)
構成
増幅器
専用セル:クリップ電極タイプ、電極なしタイプ 各2式
接続用ケーブル
EDMR測定用に80 Hz変調コイル(オプション)が必要です。
ギャラリー

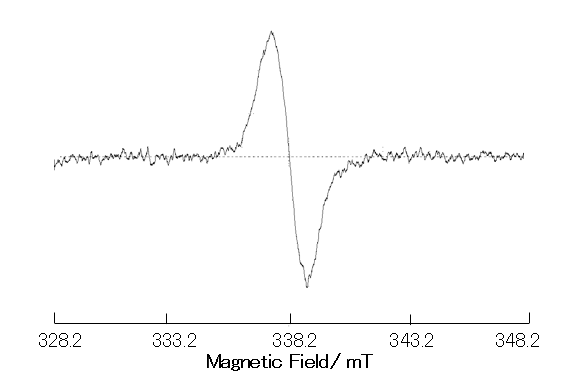

ダイオード「1N4007」のEDMR信号
