特長
時間分解ESR装置は、パルスレーザー光照射により生ずる極めて短寿命な常磁性種を時間領域で高速検出します。ESR信号を磁場変調を用いず直接検波するため、サブマイクロ秒の時間分解能が確保できます。光励起直後の短寿命中間体の同定や反応追跡が行えます。
仕様・オプション
デジタルオシロスコープ
垂直軸 周波数特性 | 350 MHz(最大) |
---|---|
垂直軸 分解能 | 8 ビット (積算時11 ビット) |
サンプリング速度 | 2.5 G samples / s |
広帯域ESR検波システム
周波数帯域 | 10 Hz ~ 10 MHz |
---|---|
利得 | 60 dB |
構成
広帯域プリアンプ(ES-WBPA4)
デジタルオシロスコープ
時間分解ESR ソフトウェア
その他必要なもの
レーザーおよび光路
ギャラリー

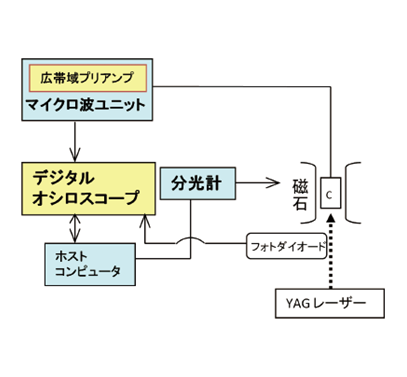

時間分解システム構成図

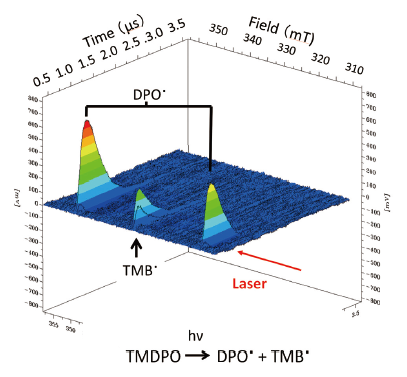

TMDPOの光開裂で生じたスピン分極ラジカルのESRスペクトル
