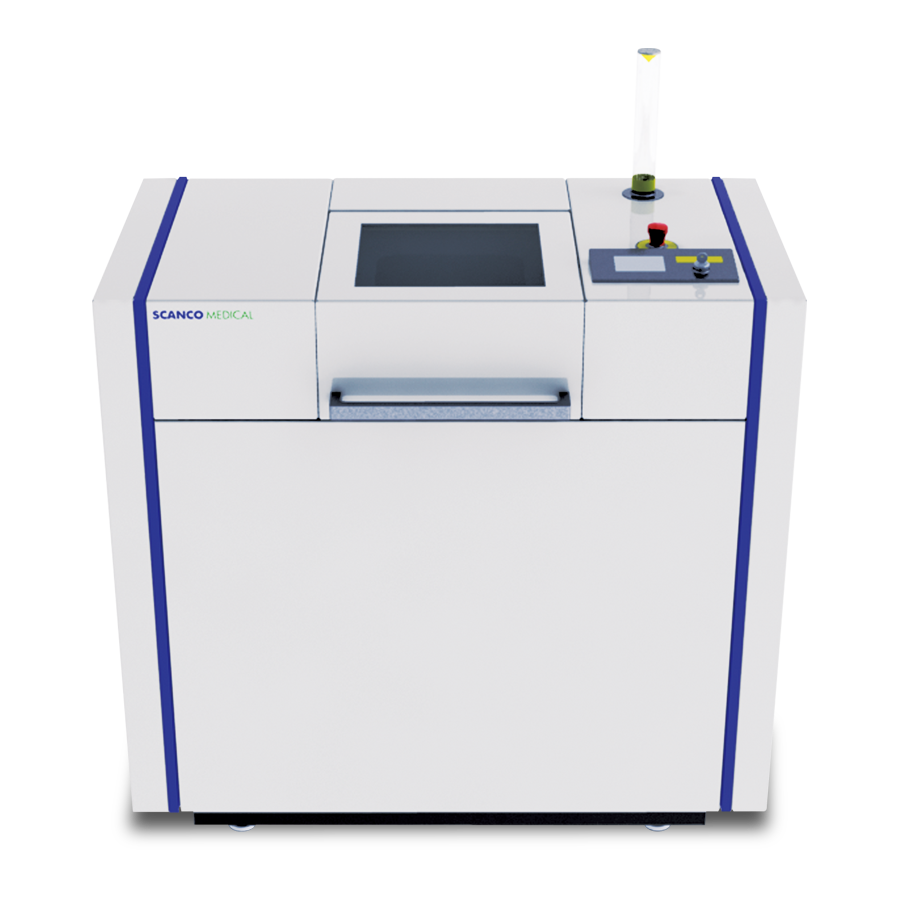

Micro Focus X-ray CT analysis system
特長
スイスSCANCO MEDICAL社製 μCTシリーズは、非破壊で生体を含むバイオ系試料から産業用材料の3D微細構造解析に幅広く対応します。

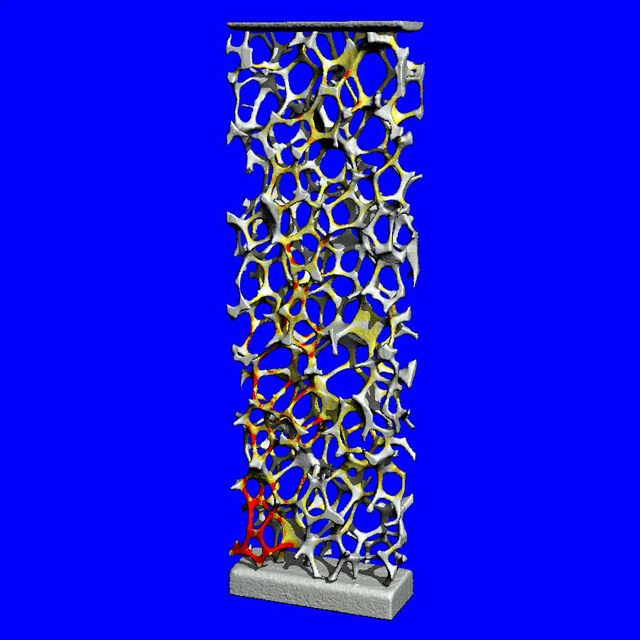

ソースから設計開発されたハードとソフト（測定・2D/3D構築解析・有限要素解析(FEA)）は最適に融合し、シームレスな一つのアプリケーションで統合されています。
データベースまで自動的に最適化されたシステムは他の追随を許さない使いやすさと高い画像品質を提供いたします。
完成されたシステム
測定～2D測定～応用解析まで、1台で全て行うことができます。
鮮明な画像
最高0.5μmの高分解能と最大8,192×8,192の高解像度画像を無加工・非圧縮 (約50GB) で提供します。
骨評価プログラム

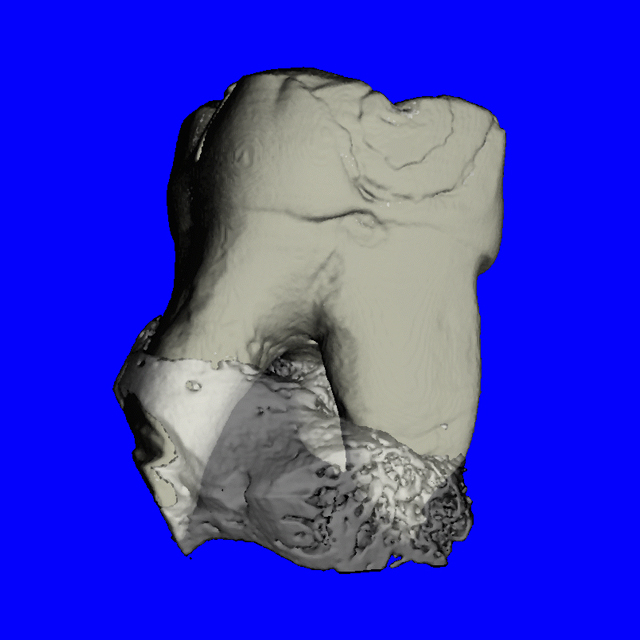

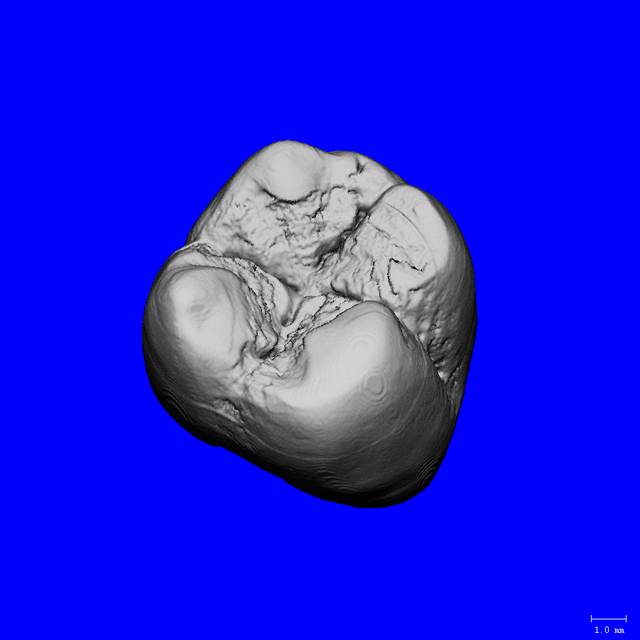

システムには骨や歯の組織別境界条件 (しきい値) が組み込まれていますので、面倒な条件設定は不要です。
試料ホルダー方式を採用
試料ホルダーは常にX線源と検出器の中心に位置するため、中心軸の位置合わせは不要です。また、試料ホルダーは様々な溶媒に対応できますので、液中の測定も可能です。
効果的な連続測定機能
スキャナ内部の十分な空間は、冷却空気の循環を促進させバッチスキャン（複数試料連続スキャン）を可能にしました。オートサンプルチェンジャー (オプション) の併用により、更に、大量の試料をオーバーナイトで連続スキャンすることが可能です。
ハイドロキシアパタイト・ファントム標準搭載
密度別キャリブレーションデータにより、BMD等の正確な密度計算(mg HA/ccm)が可能です。
また、X線管球の定期的な品質コントロールが可能です。
剛健性・安全性
外部はAl/Pb/AlのBOXサンドウィッチ構造、内部はタングステン重金属99%のBOX構造により、非常に剛健で高い安全性を保証します。(外部実効線量率：0.5μSv/h以下)
クラスタリング (コンピュータ並列) 及びリモートコントロール機能
無制限に並列させたコンピューターを完全にコントロールでき、超高速で解析処理を行えます。また、全てのコンピューターから測定～解析 (画像再構築を含む) が行えます。
μCTシステムがインストールされていない他のPC(他のOS)からの測定・解析・閲覧等のリモート操作が行えます。
これにより、遠く離れた拠点からのμCTコントロールが可能です。
仕様・オプション
非生体・材料用
| 標準システム |
μCT45 (卓上型)
|
μCT90 (卓上型)
|
μCT50
|
μCT100
|
μCT100HE
|
|---|---|---|---|---|---|
| ピークエネルギー | 30-90ｋVp | 30-90ｋVp | 30-90ｋVp | 30-90ｋVp | 30-130ｋVp |
| 最大測定範囲（直径） | 50 mm | 90mm | 50mm *1 | 100mm | 95mm |
| 最大測定範囲（長さ・高さ） | 120mm | 120mm | 120mm *2 | 140mm *2 | 140mm *2 |
| 自動サンプル切替機 | 最大20ホルダー
(オプション) |
最大16ホルダー
(オプション) |
最大12ホルダー | 最大12ホルダー | 最大12ホルダー |
| 分解能（標準/空間周波数 10%） | 1.25-100μm/<5μm | 2.2-180μm/<8μm | 0.5-100μm/<2μm | 1.25-200μm/＜4μm | 1.5-200μm/＜4μm |
| イメージマトリックス | 512×512～8,192×8,192 | 512×512～8,192×8,192 | 512×512～8,192×8,192 | 512×512～8,192×8,192 | 512×512～8,192×8,192 |
| スキャナー重量 | 250kg | 250kg | 390kg | 390kg | 390kg |
| 大きさ（W×D×H） | 97×57×78cm | 97×57×78cm | 135×80×130cm | 135×80×130cm | 135×80×130cm |
最大試料径=100mm
最大試料高=160mm
オプション
|
【冷却/加温デバイス】 冷却温度 -15°C 加温温度 +15°C 最大試料径 8mm 最大試料高 15mm 温度誤差 ±0.5°C |
|
【引張/圧縮デバイス】 最大引張/圧縮応力 500N 応力精度 最大応力時 1% 最大試料径 24mm 最大試料高 27mm(μCT50/100は57mm) 最大変位 9mm 変位精度 ±0.02mm |
|
【自動サンプル切替機】 同時搭載サンプルホルダー数 μCT45/20本 μCT90/16本 |
|
No Image |
【X線フィルター切替機】 Al/1mm Al/0.5mm Cu/0.1mm Blank |
