アイソメットハイスピードプロは、さまざまな材料を効率良く正確に切断することができる卓上型精密切断機です。
革新的なマシンとバイスの設計により、グリーンレーザーを使用して切断位置を迅速かつ簡単に設定することが可能です。
3軸のブレード移動と工具不要なバイスで調整を行うことにより、正確に切断を設定できます。
自動ドレッシングシステムを使用して、ブレードの破損、劣化のリスクを軽減し、切断品質を最適化します。
特長
操作性のよいコントロールパネル
シンプルなタッチスクリーンレイアウトで簡単にすばやく切断設定の変更が可能
アクティブアイコンで現状の設定確認が容易
連続切断を行うために、メイン画面からプログラムの書き込み、保存が可能です
高品質切断
再現性の高い自動精密切断
連続切断プログラムで複数切断が一度にできる
迅速な試料調整
ラピッドレール・ツールレスバイスシステムで二回目の試料設置調整が速やかに
簡単操作のレーザーで切断位置決めが目視で可能に
デリケートな材料でもエクセレントな切断クオリティー
1μm表示精密切断設定
デリケートな材料も正確な切断
SmartCut™は、切断スピードをリアルタイムで調整し、強力な切断の効率を維持する一方で切断品質が損なわれないようにします
ヘビーユースな切断に有効である外部循環装置との互換性有り
自動ドレッシングシステムがダイアモンド砥石を最適な状態に保ちます。デフォメーション防止、時間節約
ジョイスティックによる手動切断が可能
仕様・オプション
操作
| 切断操作 | 自動、手動、スマートカット機能搭載 |
|---|---|
| 単位 | ポンドヤード単位とメトリック単位 |
| ブレード移動軸 | X、Y、Z |
| 表示 | LEDバックライト付き6.5インチ LCDディスプレイ |
| コントロールパネル | タッチ画面：精密コントローラ |
| 照明 | 2LEDライト、調光可 |
| プログラミング | 最後の設定を保持 カスタマイズ可能な方法 連続切断 |
| レーザー | グリーンレーザー |
寸法
| ブレード位置設定 | X：0-2インチ（0-50mm） Y：0-2インチ（0-50mm） |
|---|---|
| 切断可能距離 | 0.01-7.25インチ（0.25mm-184mm） |
| 切断設定単位 | 0.01インチ（1mm） |
| フィードレート範囲 | 0.04-1インチ/min（1.2-25.4mm/min） |
| フィードレート単位 | 0.01インチ単位（0.25mm 単位） |
| ブレード回転数 | 1000-5000rpm |
| 切断能力 | 直径φ71mm |
| 外部循環装置 | 1ガロン（4ℓ） |
| 洗浄ホース流量 | 2ℓ/min |
| ブレードへの流量 | 2.5ℓ/min |
| ダイアモンドブレード直径 | 3-8インチ（75-200mm） |
| アブレッシブブレードブレード直径 | 5-8インチ（125-200mm） |
| 切断チャンバーサイズ | 9インチ x 20インチ（228mm x 508mm） |
| 寸法 | 幅：24インチ（609.6mm） 深さ：30インチ（762mm） 高さ（フードオープン）：36インチ（914.4mm） 高さ（フードクローズ）：19インチ（482.6mm） |
| 重量 | 157Lbs（71.2kg） |
電気
| モーター出力220VAC | 2.68Hp（2kW） |
|---|---|
| 主電源 | 100-240VAC、50-60Hz、単相 |
| ノイズレベル | 58dB |
| 安全機能 | インターロックフードスイッチ、非常停止 |
| 規格 | CE指令 |
標準付属品
ラピッドレール、ラピッドレールバイスホルダー、長尺用チャック、ドレッシングホイール
ギャラリー
動画
精密切断装置 アイソメットハイスピードプロ Isomet HS（BUEHLER社）のご紹介
◆上のボックス内の再生ボタンをクリックするとムービーが始まります。 (4分8秒) ◆
関連製品

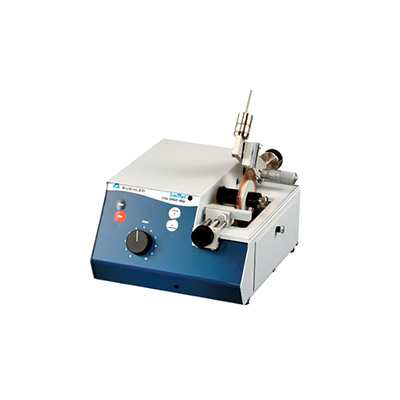

Isomet 自動精密切断機アイソメット (BUEHLER社製)
