大きな試料を搭載して観察したい

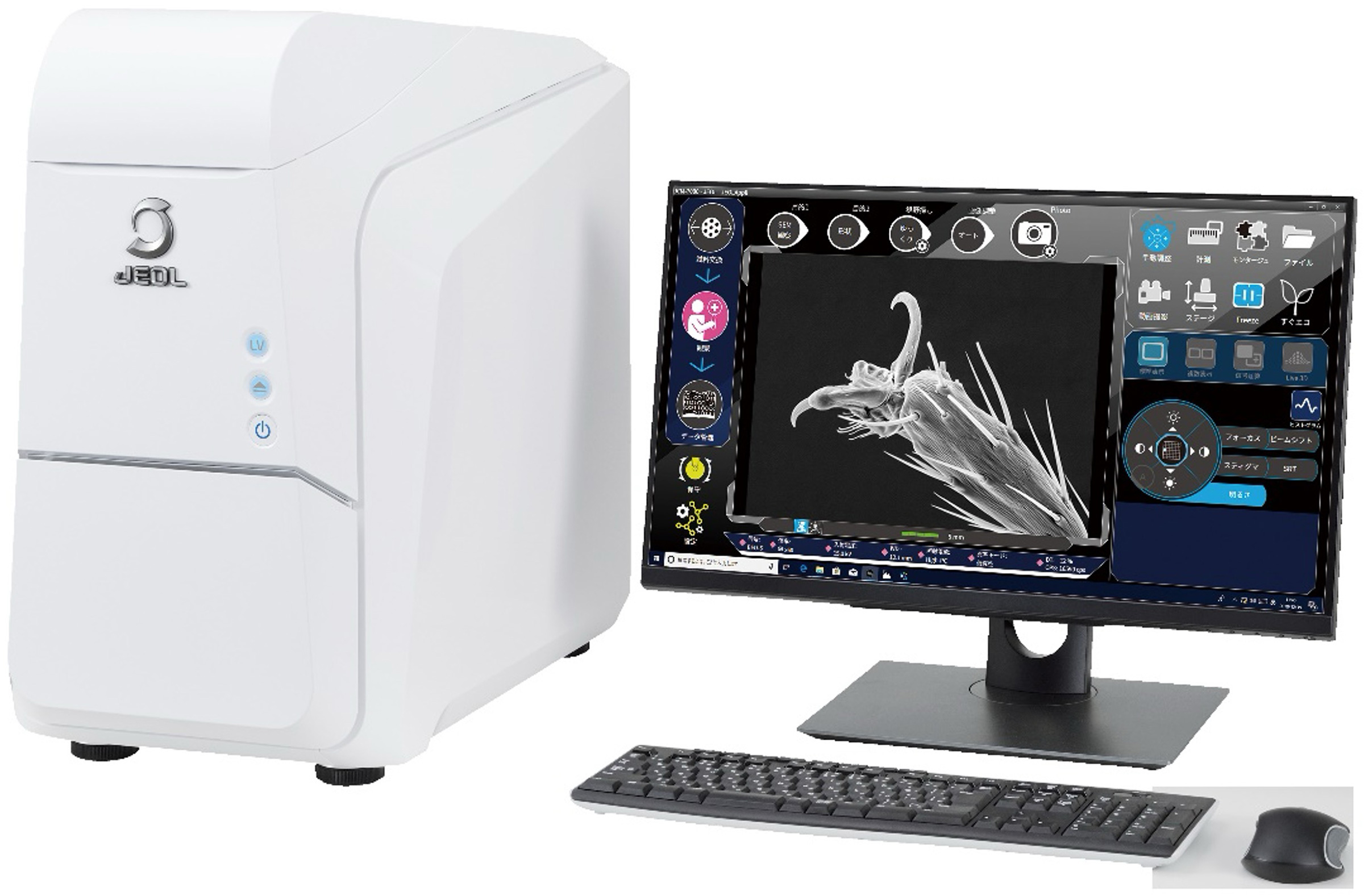

※JCM-7000の観察範囲は40×40です。

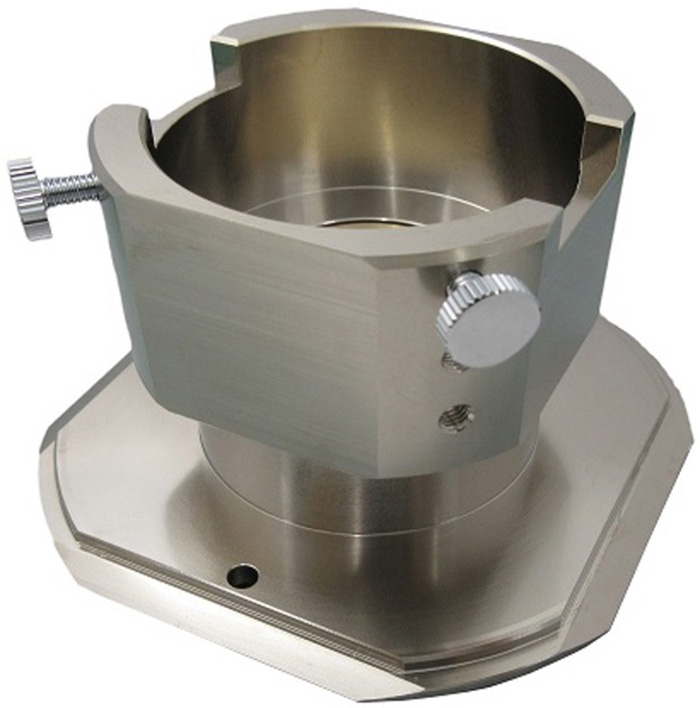

| パーツナンバー: |
783156391 |

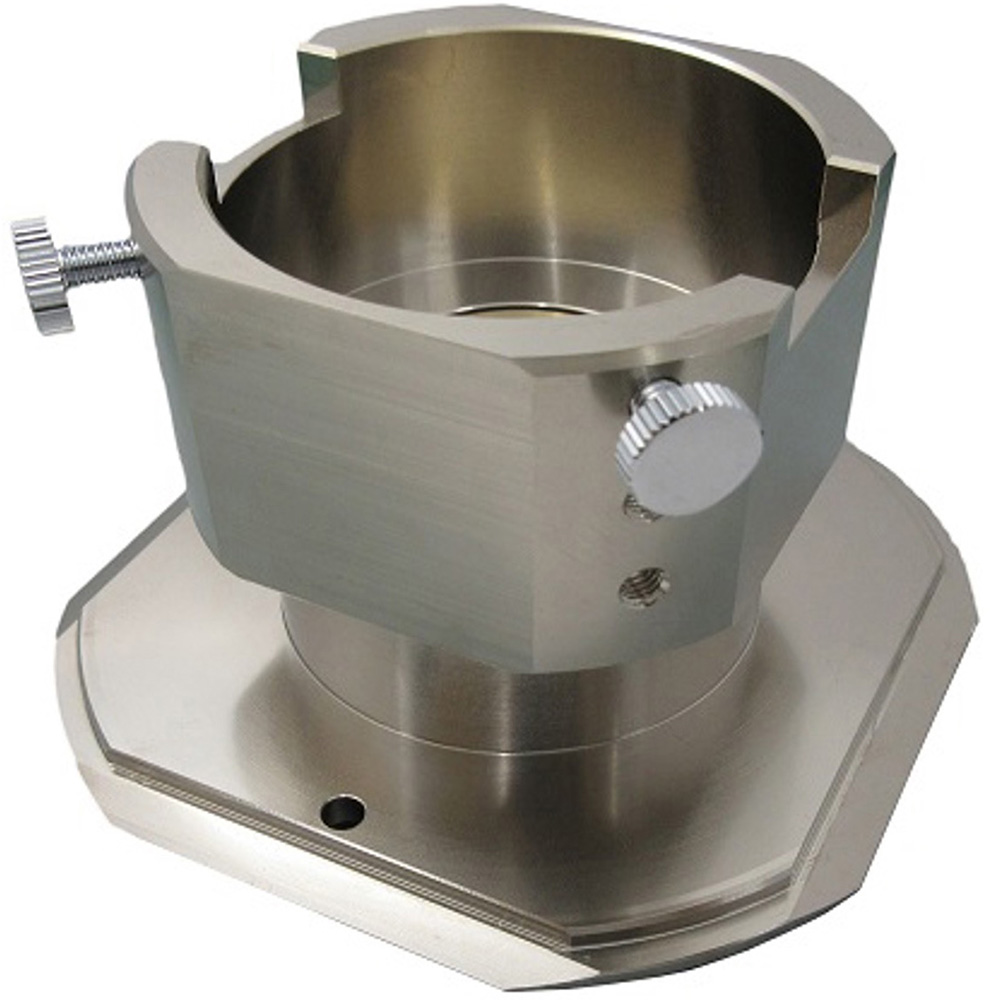

| 名称: |
大型試料ホルダー (試料サイズ Φ51×26) |
| 最大試料寸法: |
Φ51 mm×H26 mm |
| 固定方法: |
側面のローレットネジ (M4×10) で固定 |
| 対応パーツ: |
Φ51 mmのアダプター、試料載台 |
| 付属品: |
Φ51 mm×H4 mm、Φ51 mm×H10 mmの試料載台が各1個 |
| 備考: |
高さ調整可能 |

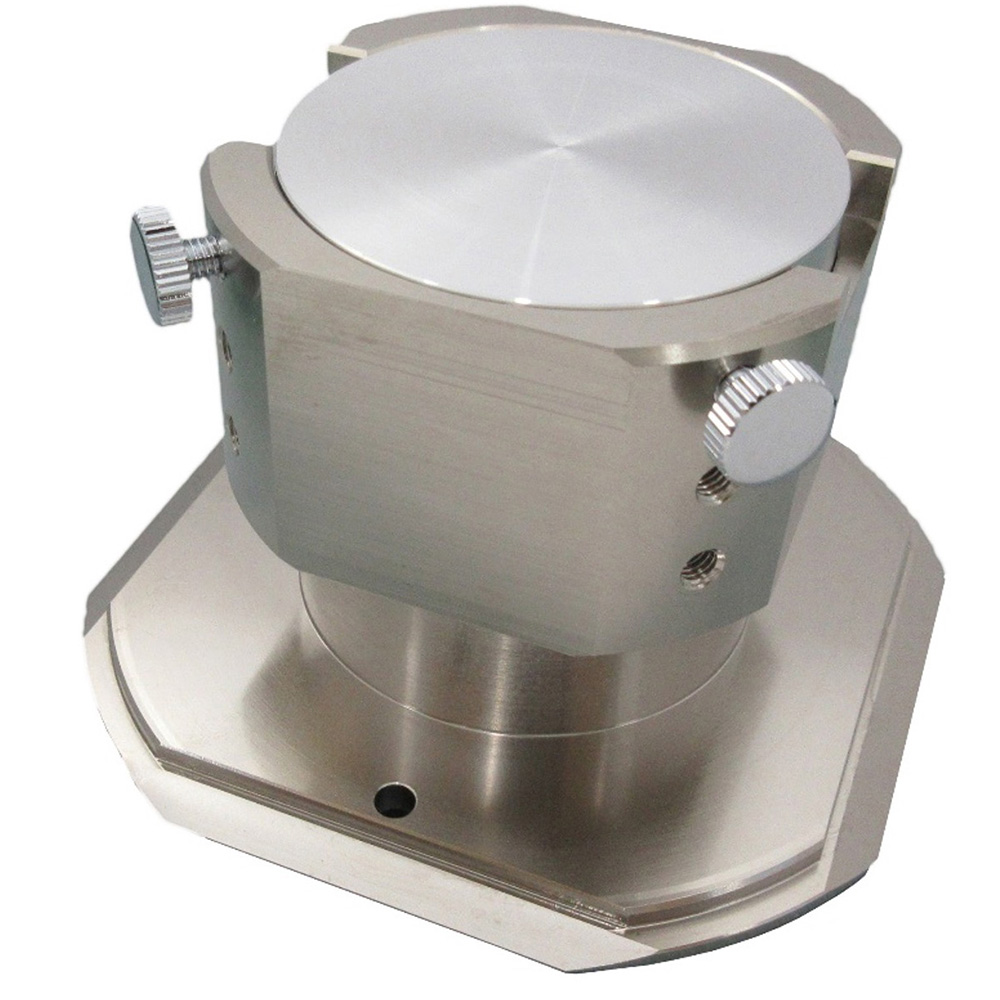

搭載例

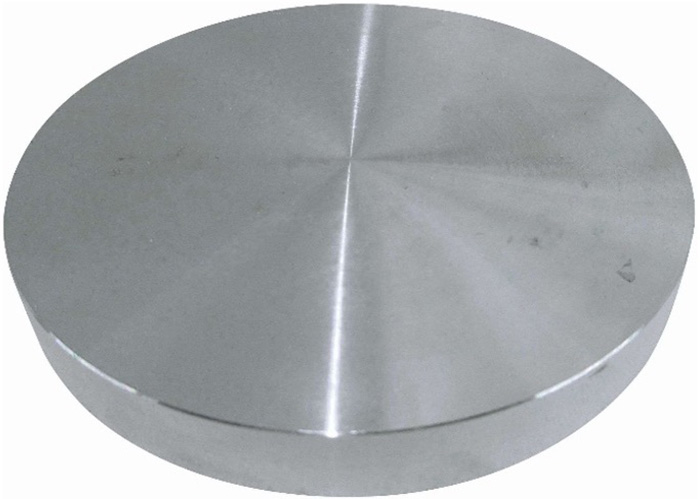

| パーツナンバー: |
780107365 |
| 名称: |
水平試料載台 Φ51×10 アルミ 10個入 |
| 備考: |
Φ51 mm×H10 mmの水平試料載台 |

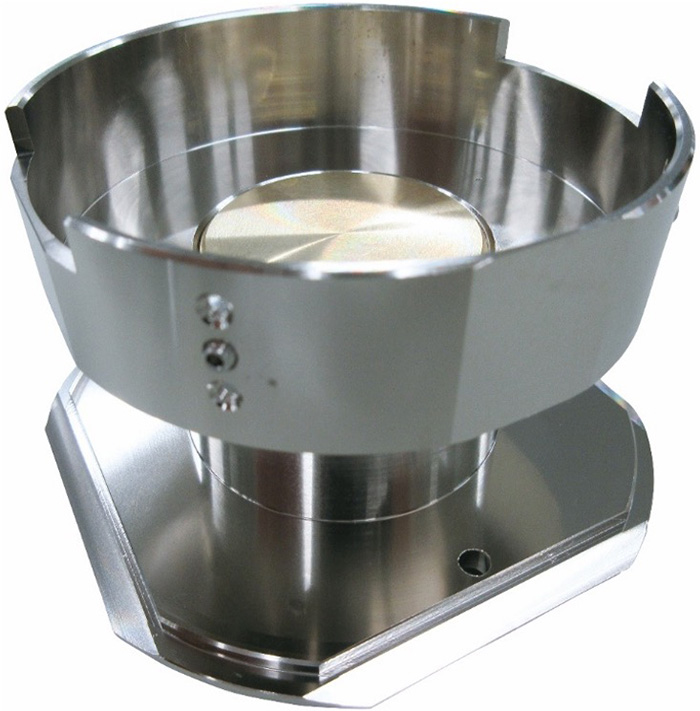

| パーツナンバー: |
783134606 |
| 名称: |
大型試料ホルダー (試料サイズ Φ76×22) |
| 最大試料寸法: |
Φ76 mm×H22 mm |
| 固定方法: |
側面の六角穴付きネジ (M3×4) で固定 |
| 対応パーツ: |
Φ76 mmのアダプター、試料載台 |
| 付属品: |
Φ76 mm×H10 mmの試料載台が2個 |
| 備考: |
高さ調整可能 |
※搭載例はΦ51 mmホルダー、水平試料載台と同様

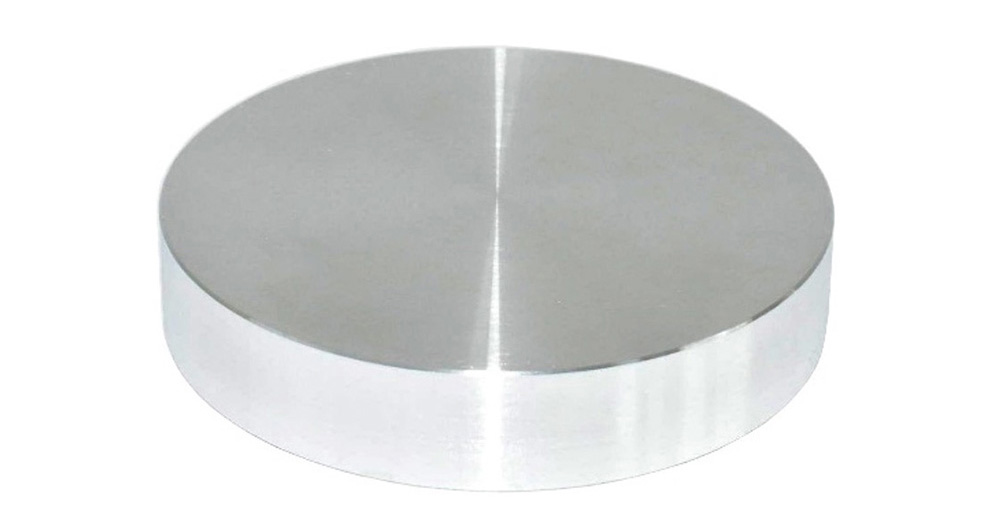

| パーツナンバー: |
780107381 |
| 名称: |
水平試料載台 Φ76×10 アルミ 10個入 |
| 備考: |
Φ76 mm×H10 mmの水平試料載台 |
複数の試料を搭載して観察したい

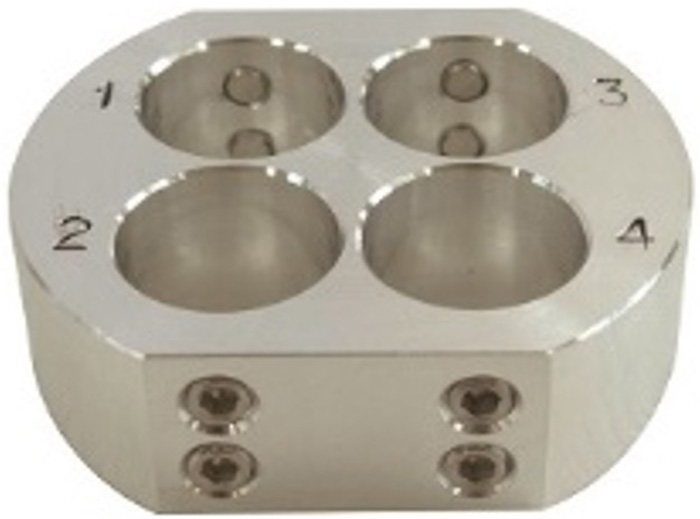

| パーツナンバー: |
780110544 |
| 名称: |
アダプター Φ32×10 (10×10 4個用) |
| 最大試料寸法: |
Φ10 mm×H10 mmを4個 |
| 固定方法: |
側面の六角穴付きネジ ヒラ (M3×3) で固定 |
| 対応パーツ: |
Φ10 mmの試料載台 |

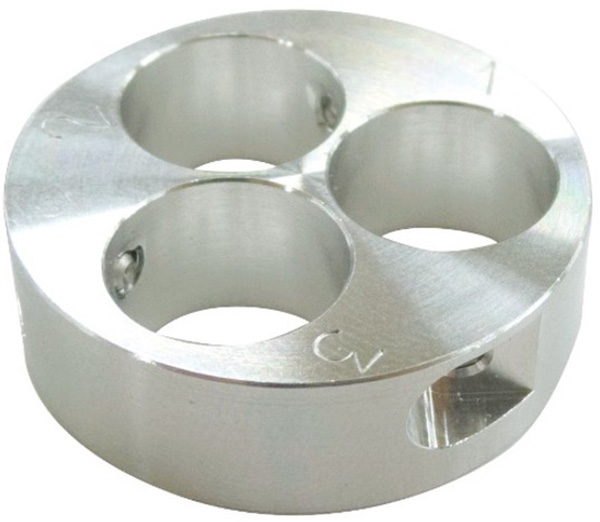

| パーツナンバー: |
822143089 |
| 名称: |
アダプター Φ32 (Φ12.5×10 3個用) |
| 最大試料寸法: |
Φ12.5 mm×H10 mmを3個 |
| 固定方法: |
側面の六角穴付きネジ クボミ (M3×4) で固定 |
| 対応パーツ: |
Φ12.5 mmの試料載台 |
上記2点、標準で付属の以下のホルダーに搭載可能です。
| パーツナンバー: |
804446237 |
| 名称: |
試料ホルダー (最大試料サイズ Φ32×25) |
| 最大試料寸法: |
Φ32 mm×H25 mm |
| 固定方法: |
側面のローレットネジ (M4×15) で固定 |
| 対応パーツ: |
Φ32 mmのアダプター、試料載台 |
| 付属品: |
Φ32 mm×H10 mmの試料載台2個 |
| 備考: |
高さ調整可能 |

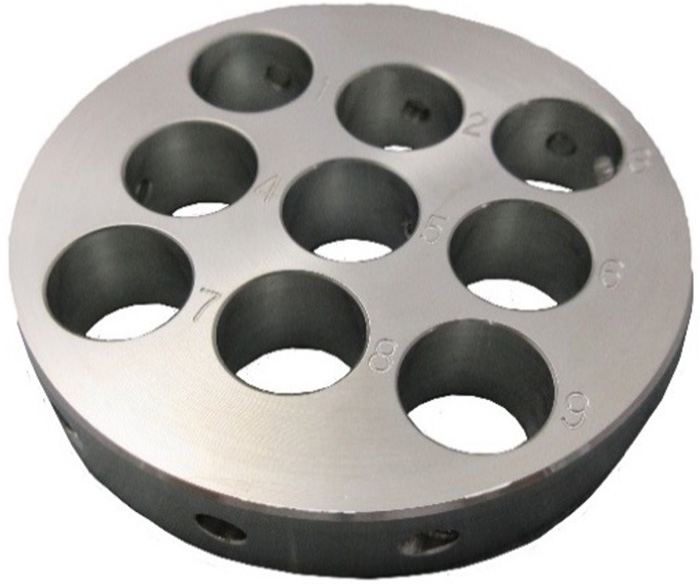

| パーツナンバー: |
783156383 |
| 名称: |
アダプター Φ51×10 (Φ10×10 9HOLE) |
| 最大試料寸法: |
Φ10 mm×H10 mmを9個 |
| 固定方法: |
側面の六角穴付きトメネジ ヒラ (M3×3) で固定 |
| 対応パーツ: |
対応パーツ：Φ10 mmの試料載台 |
| パーツナンバー: |
783156391 |
| 名称: |
大型試料ホルダー (試料サイズ Φ51×26) |
| 最大試料寸法: |
Φ51 mm×H26 mm |
| 固定方法: |
側面のローレットネジ (M4×10) で固定 |
| 対応パーツ: |
Φ51 mmのアダプター、試料載台 |
| 付属品: |
Φ51 mm×H4 mm、Φ51 mm×H10 mmの試料載台が各1個 |
| 備考: |
高さ調整可能 |
複数試料アダプターには以下の試料載台が搭載可能です。

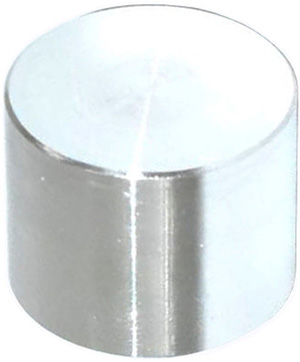

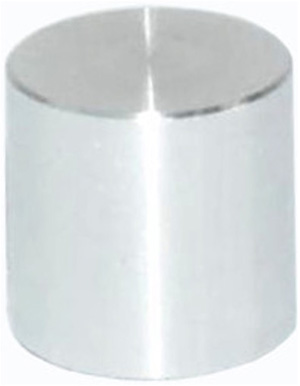

| パーツナンバー: |
780101243 |
| 名称: |
水平試料載台 Φ10×10 アルミ 10個入 |
| 材質: |
アルミ |
| 外形: |
Φ10 mm×H10 mm |
| 対応パーツ: |
Φ10 mm搭載可能アダプター |
| パーツナンバー: |
780169646 |
| 名称: |
水平試料載台 Φ12.5×10 アルミ 10個入 |
| 材質: |
アルミ |
| 外形: |
Φ12.5 mm×H10 mm |
| 対応パーツ: |
Φ12.5 mm搭載可能アダプター |

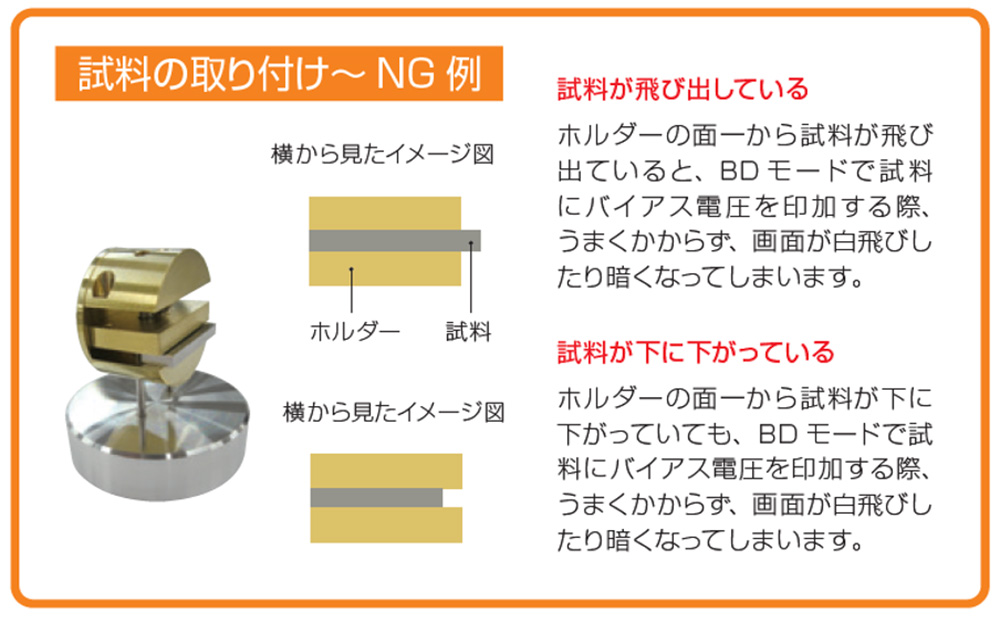

断面観察
| パーツナンバー: |
783139900 |
| 名称: |
アダプター (バイス式) Φ32×10 (28×8×7) |
| 最大試料寸法: |
D7 mm×W28 mm×H8 mm |
| 固定方法: |
バイス式のため挟み込んで固定 |
| パーツナンバー: |
783131071 |
| 名称: |
アダプター (バイス式) Φ32×20 (28×18×7) |
| 最大試料寸法: |
D7 mm×W28 mm×H18 mm |
| 固定方法: |
バイス式のため挟み込んで固定 |

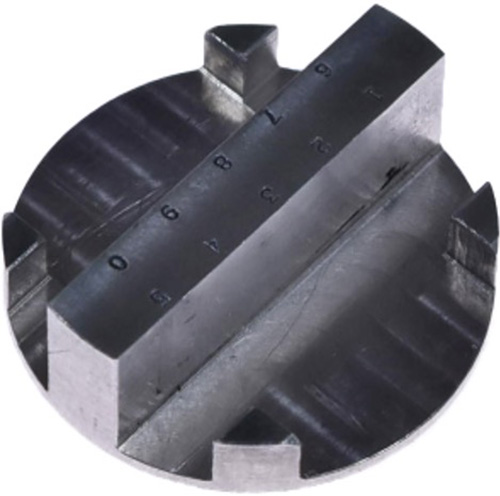

| パーツナンバー: |
783140711 |
| 名称: |
凸型特殊試料載台 Φ32×10 アルミ |
| 最大試料寸法: |
W 6mm×H8 mm |
| 固定方法: |
凸部分にカーボンテープ等で貼り付けて固定 |
| 備考: |
0～9の刻印あり
ホルダー搭載後、三角形の突起部分にビスを当てて固定 |

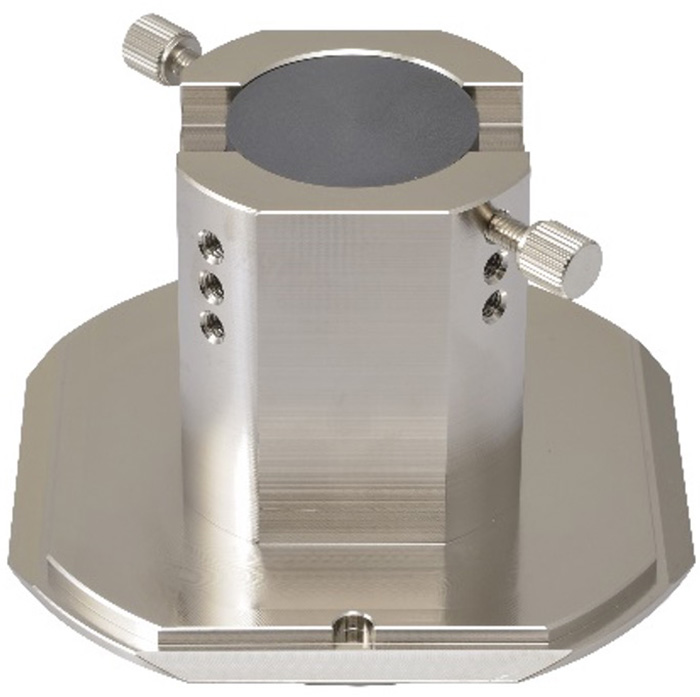

上記3点、標準で付属の以下のホルダーに搭載可能です。
| パーツナンバー: |
804446237 |
| 名称: |
試料ホルダー (最大試料サイズ Φ32×25) |
| 最大試料寸法: |
Φ32 mm×H25 mm |
| 固定方法: |
側面のローレットネジ (M4×15) で固定 |
| 対応パーツ: |
Φ32 mmのアダプター、試料載台 |
| 付属品: |
Φ32 mm×H10 mmの試料載台2個 |
| 備考: |
高さ調整可能 |

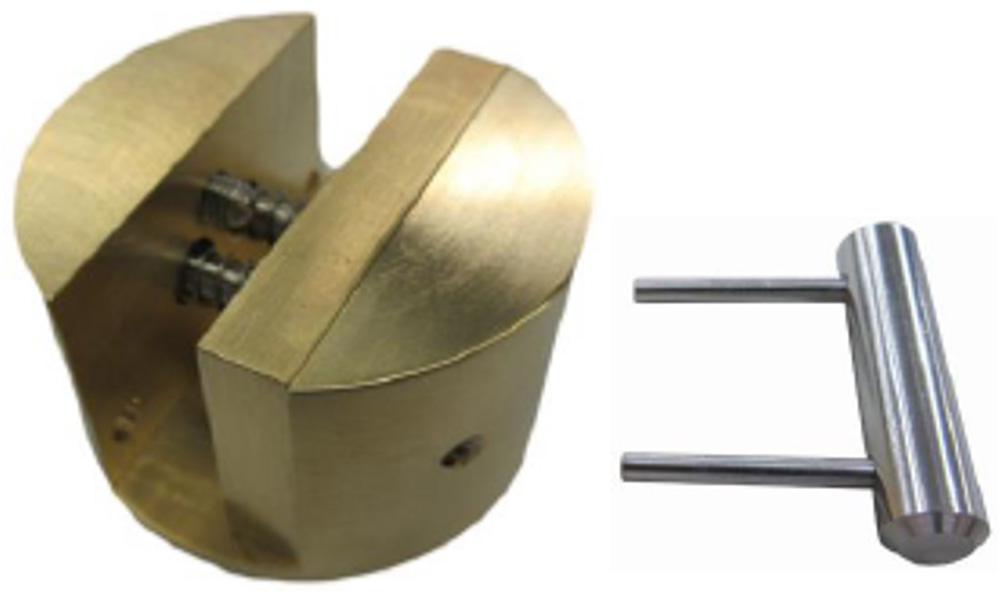

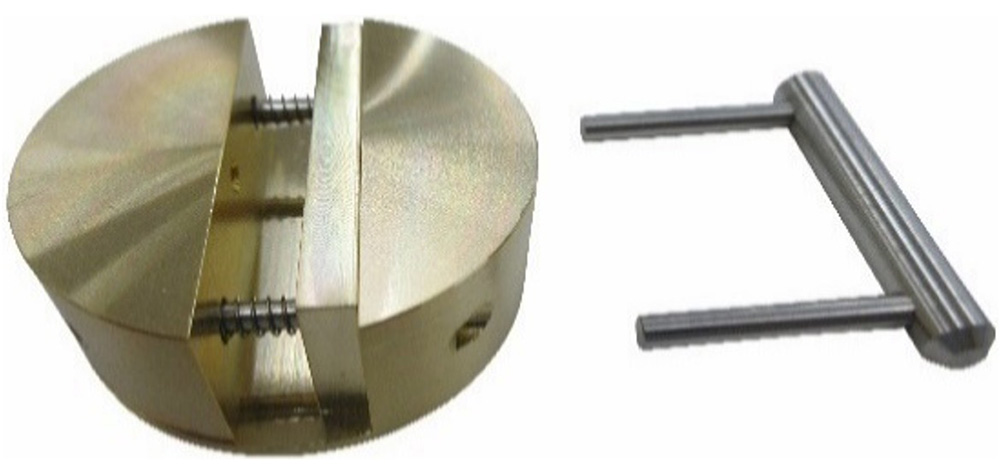

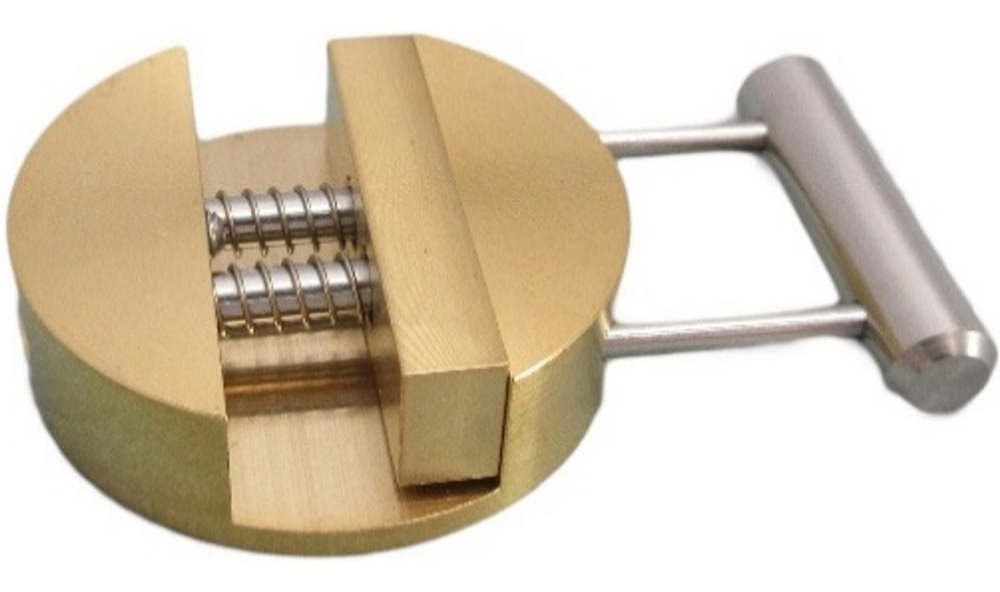

| パーツナンバー: |
783133774 |
| 名称: |
アダプター (バイス式) Φ51×20 (44×18×7) |
| 最大試料寸法: |
D7 mm×W44 mm×H18 mm |
| 固定方法: |
バイス式のため挟み込んで固定 |
| 材質: |
黄銅 |

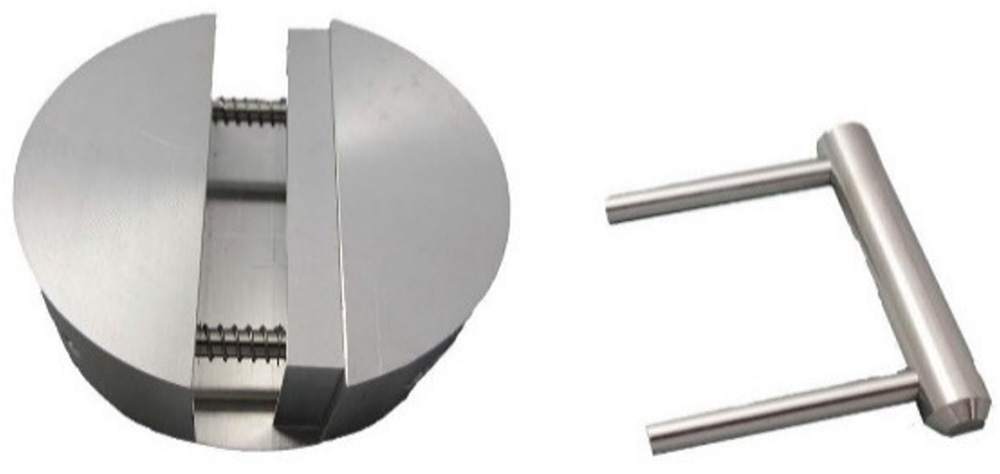

| パーツナンバー: |
783156707 |
| 名称: |
アダプター (バイス式) Φ51×20 (44×18×7) |
| 最大試料寸法: |
D7 mm×W44 mm×H18 mm |
| 固定方法: |
バイス式のため挟み込んで固定 |
| 材質: |
アルミ |
上記2点、以下のホルダーに搭載可能です。
| パーツナンバー: |
783156391 |
| 名称: |
大型試料ホルダー (試料サイズ Φ51×26) |
| 最大試料寸法: |
Φ51 mm×H 26mm |
| 固定方法: |
側面のローレットネジ (M4×10) で固定 |
| 対応パーツ: |
Φ51 mmのアダプター、試料載台 |
| 付属品: |
Φ51 mm×H4 mm、Φ51 mm×H10 mmの試料載台が各1個 |
| 備考: |
高さ調整可能 |

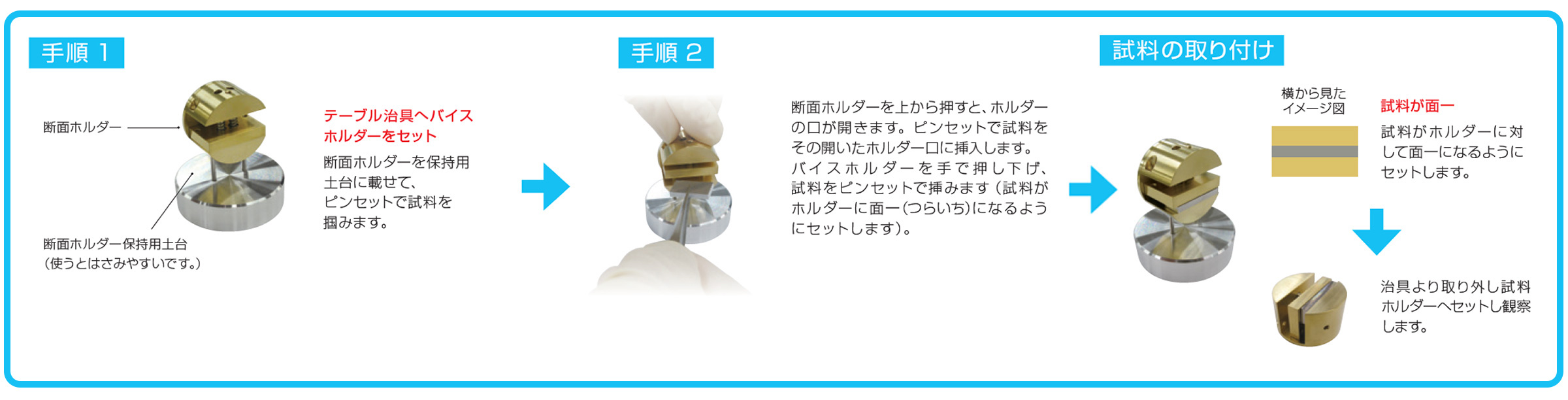

テーブルタイプの治具を使用することでさらに効率が上がります！

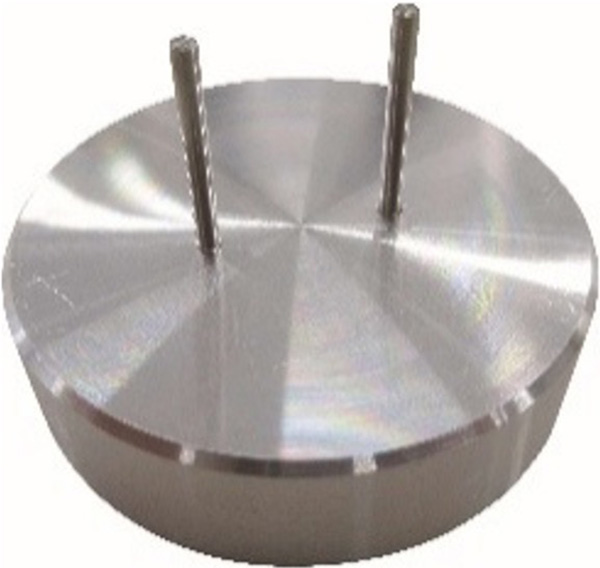

| パーツナンバー: |
783131127 |
| 名称: |
テーブルタイプ冶具 32 |
| 備考: |
Φ32 mmのバイス式アダプター専用治具 |

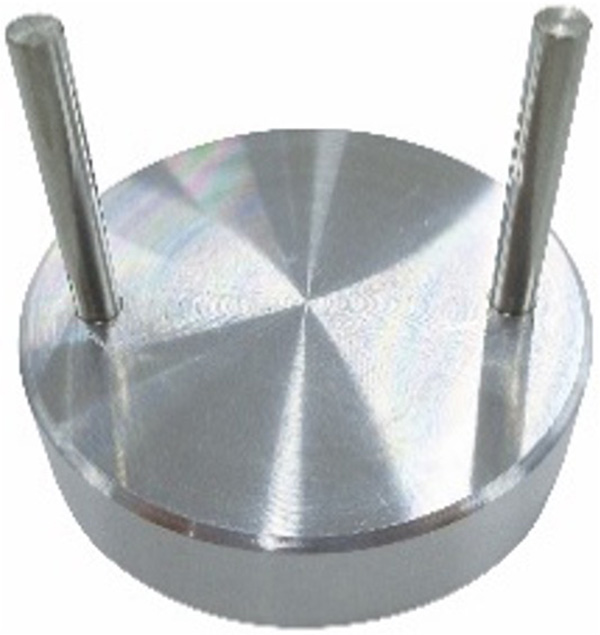

| パーツナンバー: |
783133561 |
| 名称: |
テーブルタイプ治具 51 |
| 備考: |
Φ51 mmのバイス式アダプター専用治具 |

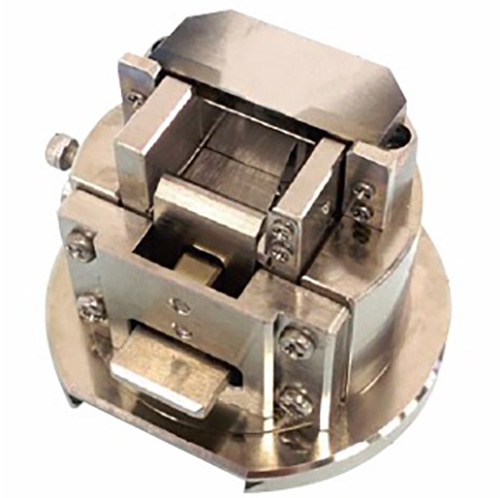

CPホルダーから試料を取らずにそのまま搭載したい
| 型式: |
IB-11560MBSH |
| 適用装置: |
IB-19520CCP、IB-19530CP
IB-19540CP、IB-19550CCP |
| 備考: |
本ホルダーを新規ご購入の場合は各支店営業までご用命ください。
リピートでのご注文の場合は最下部のお問い合わせ先へご用命ください。 |

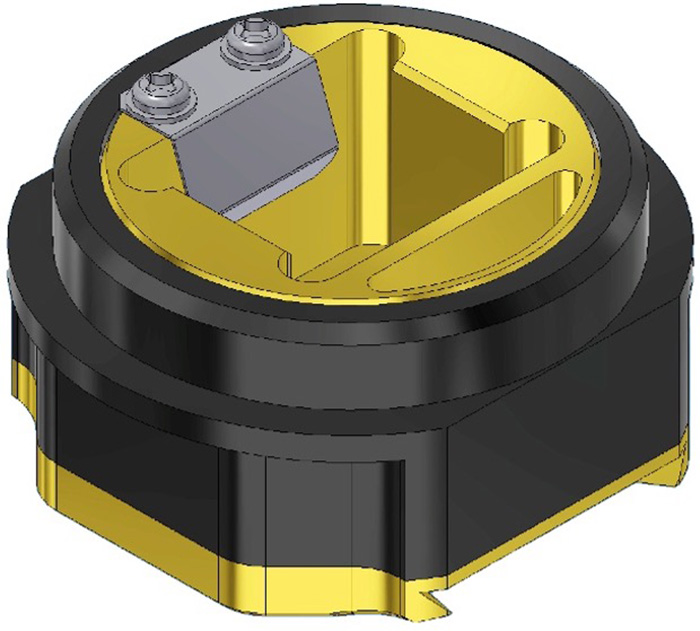

| 型式: |
IB-11610NMSHA |
| 適用装置: |
IB-19520CCP、IB-19530CP
IB-19540CP、IB-19550CCP |
| 備考: |
本ホルダーを新規ご購入の場合は各支店営業までご用命ください。
リピートでのご注文の場合は最下部のお問い合わせ先へご用命ください。 |
上記2点、以下のホルダーに搭載可能です。

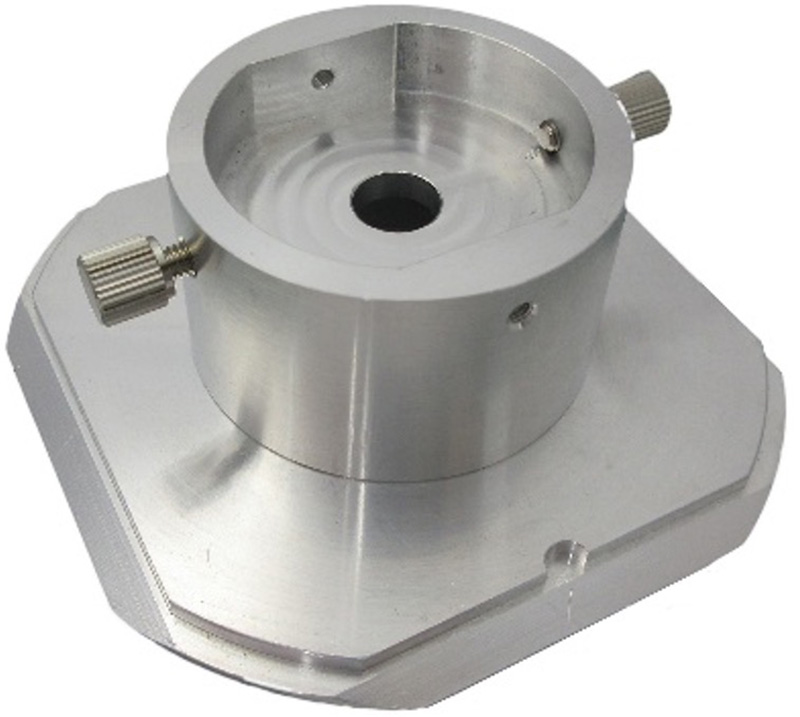

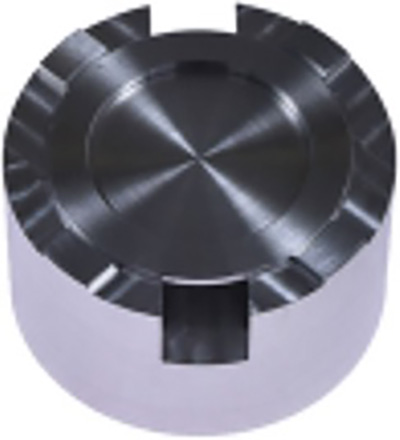

| パーツナンバー: |
783136978 |
| 名称: |
マウントベースホルダーアダプターE JCM-7000用 |
| 固定方法: |
側面のローレットネジで固定 |
| 対応パーツ: |
IB-11560MBSH/IB-11610NMSHA |

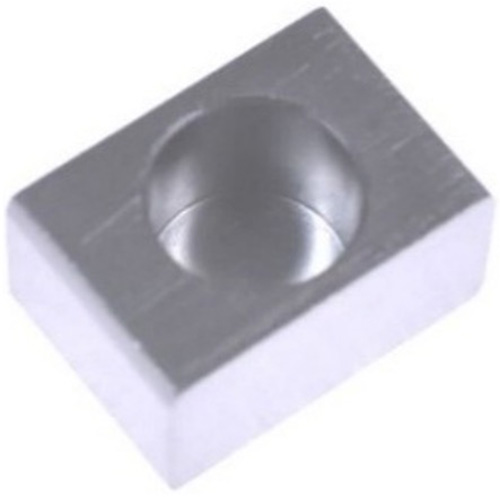

| パーツナンバー: |
804420734 |
| 名称: |
試料載台 820126314 11.5×8×6T 5個入 |
| 材質: |
モリブデン |
| 外形: |
D11.5 mm×W8 mm×H6 mm |
| 対応パーツ: |

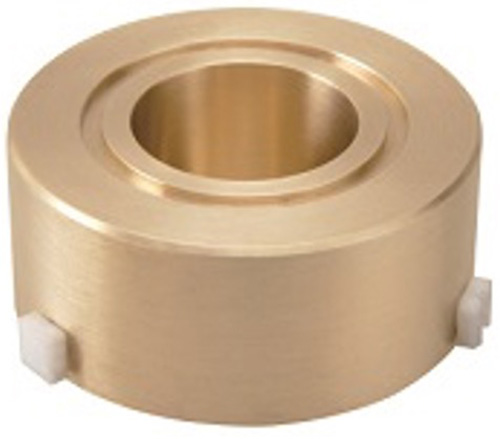

IB-11560MBSH/781173434 |

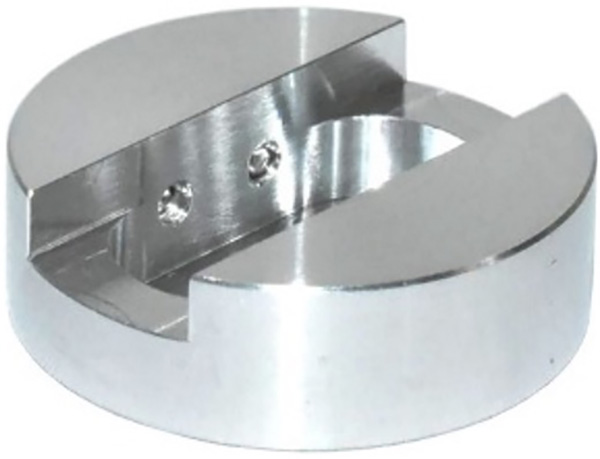

| パーツナンバー: |
822196824 |
| 名称: |
アダプター (CP試料載台用) Φ32×10 |
| 固定方法: |
側面の六角穴付きネジ クボミ (M3×8) で固定 |
| 対応パーツ: |
804420734 |
| パーツナンバー: |
80446237 |
| 名称: |
試料ホルダー (最大試料サイズ Φ32×25) |
| 最大試料寸法: |
Φ32 mm×H25 mm |
| 固定方法: |
側面のローレットネジ (M4×15) で固定 |
| 対応パーツ: |
Φ32 mmのアダプター、試料載台 |
| 付属品: |
Φ32 mm×H10 mmの試料載台2個 |
| 備考: |
高さ調整可能 |

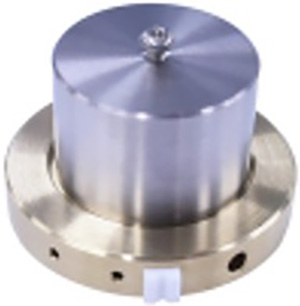

LV冷却ホルダーを使用したい
| パーツナンバー: |
781162386 |
| 名称: |
LV冷却ホルダー Φ51 |
| 備考: |
詳細は添付PDFをご確認ください。 |
| パーツナンバー: |
783156391 |
| 名称: |
大型試料ホルダー (試料サイズ Φ51×26) |
| 最大試料寸法: |
Φ51 mm×H26 mm |
| 固定方法: |
側面のローレットネジ (M4×10) で固定 |
| 対応パーツ: |
Φ51 mmのアダプター、試料載台 |
| 付属品: |
Φ51 mm×H4 mm、Φ51 mm×H10 mmの試料載台が各1個 |
| 備考: |
高さ調整可能 |
| パーツナンバー: |
781162378 |
| 名称: |
LV冷却ホルダー Φ32 |
| 備考: |
詳細は添付PDFをご確認ください。 |
| パーツナンバー: |
783116641 |
| 名称: |
大容量型ＬＶ冷却ホルダー SA1202 |
| 備考: |
詳細は添付PDFをご確認ください。 |
上記2点、標準で付属の以下のホルダーに搭載可能です。
| パーツナンバー: |
804446237 |
| 名称: |
試料ホルダー (最大試料サイズ Φ32×25) |
| 最大試料寸法: |
Φ32 mm×H25 mm |
| 固定方法: |
側面のローレットネジ (M4×15) で固定 |
| 対応パーツ: |
Φ32 mmのアダプター、試料載台 |
| 付属品: |
Φ32 mm×H10 mmの試料載台2個 |
| 備考: |
高さ調整可能 |

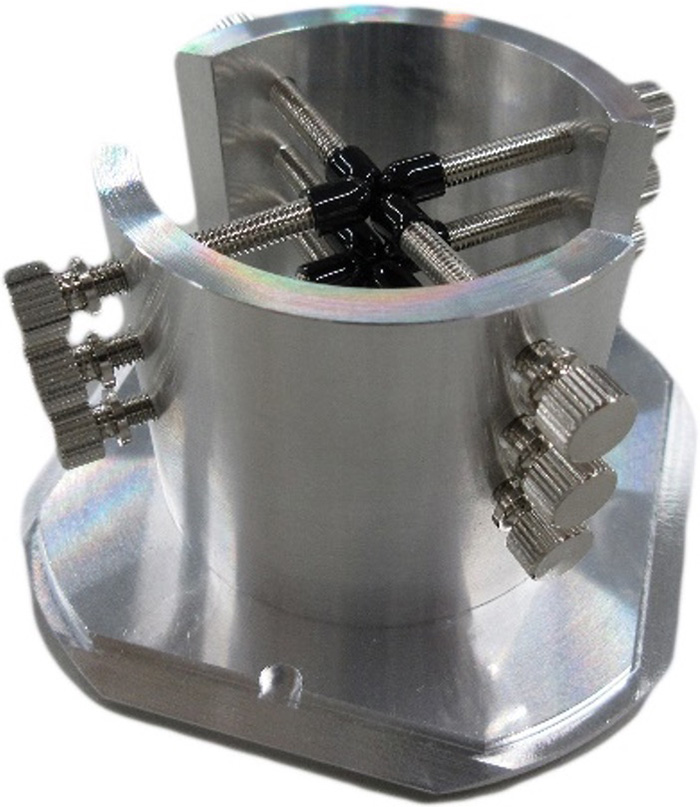

その他
「毎回の試料形状が決まっていない」、「平坦な部分がない」などの試料を観察されたい方におすすめです！
| パーツナンバー: |
783137354 |
| 名称: |
不定形物試料ホルダー |
| 最大試料寸法: |
Φ50 mm×H50 mm |
| 固定方法: |
側面のローレットネジで固定 |
| 付属品: |
- ネジ先端ゴム 12個
- 固定ネジ25 mm 8本
- 固定ネジ20 mm 8本
- 固定ネジ15 mm 8本
- 固定ネジ10 mm 8本
|
メンブレンフィルターを観察したい

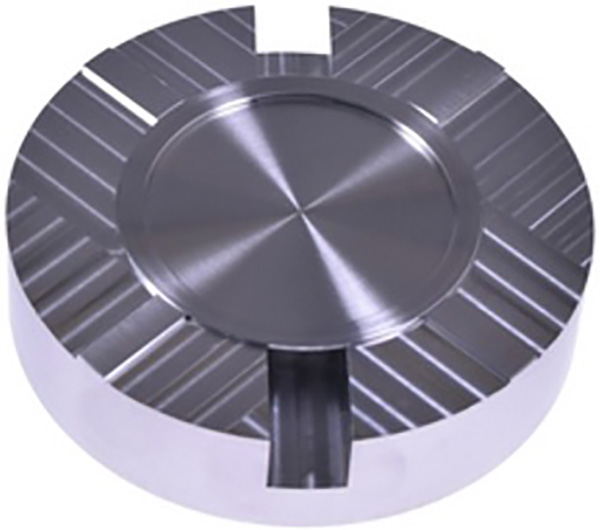

| パーツナンバー: |
783158874 |
| 名称: |
アダプター Φ32×20 (メンブレンフィルター Φ25用) |
| 固定方法: |
メンブレンフィルターの上から付属リングを載せて固定 |
| 備考: |
Φ25 mmのメンブレンフィルター専用 |
| 付属品: |
アルミプレート、リング |
| パーツナンバー: |
804446237 |
| 名称: |
試料ホルダー (最大試料サイズ Φ32×25) |
| 最大試料寸法: |
Φ32 mm×H25 mm |
| 固定方法: |
側面のローレットネジ (M4×15) で固定 |
| 付属品: |
Φ32 mm×H10 mmの試料載台2個 |
| 備考: |
高さ調整可能 |
| パーツナンバー: |
783158866 |
| 名称: |
アダプター Φ76×20 (メンブレンフィルター Φ47用) |
| 固定方法: |
メンブレンフィルターの上から付属リングを載せて固定 |
| 備考: |
Φ47 mmのメンブレンフィルター専用 |
| 付属品: |
アルミプレート、リング |
| パーツナンバー: |
783134606 |
| 名称: |
大型試料ホルダー (試料サイズ Φ76×22) |
| 最大試料寸法: |
Φ76 mm×H22 mm |
| 固定方法: |
側面の六角穴付きネジ ヒラ (M3×4) で固定 |
| 対応パーツ: |
Φ76 mmのアダプター、試料載台 |
| 付属品: |
Φ76 mm×H10 mmの試料載台が2個 |
| 備考: |
高さ調整可能 |

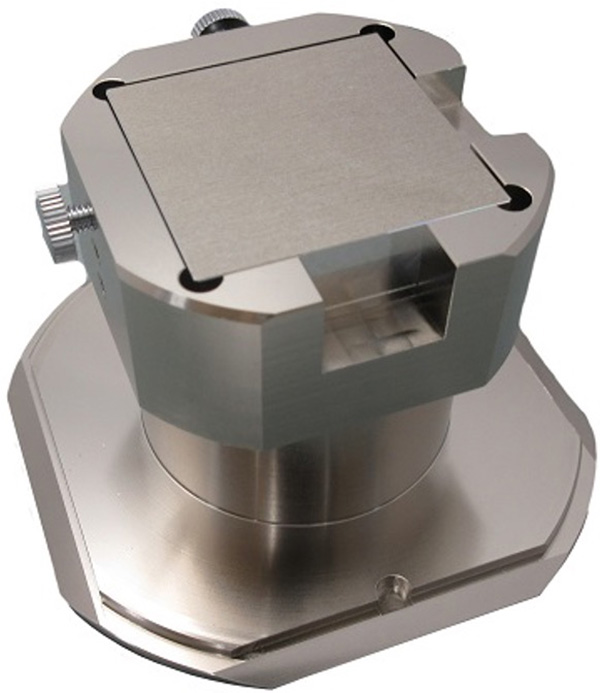

全面観察可能なホルダーが欲しい
| パーツナンバー: |
783156677 |
| 名称: |
試料ホルダー (観察範囲40×40) |
| 最大試料寸法: |
40 mm×40 mm×H20 mm |
| 固定方法: |
側面のローレットネジ (M4×10) で固定 |
| 対応パーツ: |
40 mm×40 mmの試料載台 |
| 付属品: |
40 mm×40 mm×H10 mmの試料載台2個 |
| 備考: |
高さ調整可能 |

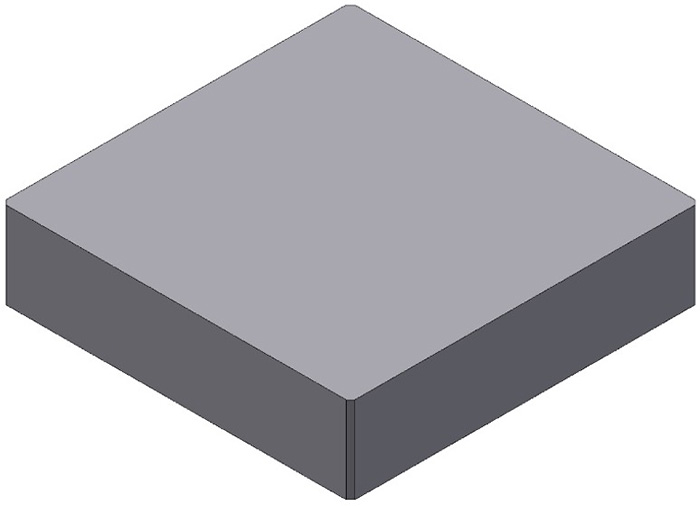

| パーツナンバー: |
783134886 |
| 名称: |
試料載台 40×40×10 5個入 |
| 備考: |
40 mm×40 mm×H10 mmの試料載台 |
