ウェーネルト取外し治具

走査電子顕微鏡の電子銃に構成されるフィラメントの寿命に際し、交換作業工程の一部において使用するツールです。
従来のツールは取外しに手間が掛り、且つフィラメント破断直後は高温の為、慎重な交換作業となります。
このツールを使用する事で容易にウェーネルトを外す事ができ、冷却もし易く交換作業を短縮化できます。
特長

容易なツール操作
固定リングの上下と回転のワンタッチ操作でウェーネルト掴み込みと外しを可能にしました。
固定リングを上げて左回転→アーム固定
固定リングを右回転で下降→アーム解除

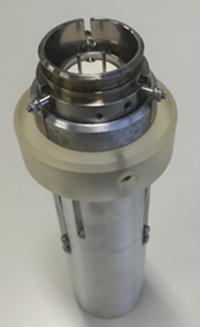

ウェーネルト掴み状態
ウェーネルトを安全、且つ容易に掴み込み取り外します
従来はウェーネルトをツールで覆いネジの閉め込みで固定しますが、このツールは3本のアームで取外し用孔にさし込みウェーネルトをキャッチできるようになりました。
フィラメント破断直後のウェーネルトは高温のため、出来るだけ離れた位置で掴む工夫をしています。

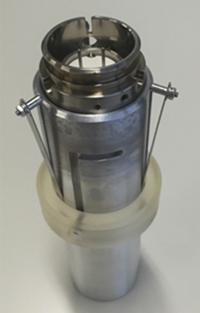

ウェーネルトリリース状態
高温ウェーネルトの冷却を容易にして作業の短縮
このツールで掴み込んだウェーネルトは露出しており、ツールで掴んだまま溶剤に浸け込み冷却ができます。従来は、ウェーネルトが冷えるのを待って交換作業となりましたので、このツールの使用により交換作業時間が短縮できます。

多くのJEOL汎用SEMに共通で使用できます
JEOL小型SEMであるJSM-Tシリーズ,JSM-5000シリーズから現在販売の装置まで共通のウェーネルトとフィラメントを使用しています。
使用方法
本製品をより詳しくお使いいただく為に動画で紹介致します。
上のボックス内の再生ボタンをクリックするとムービーが始まります(約40秒)
ツールサイズ・重量
ツールサイズ | 本体:120mm×45mmφ 固定リング部:60mmφ×20mm×7mm厚 |
---|---|
ツール重量 | 287g |
適用製品
JSM-IT100 / IT300 / IT500 各シリーズ
JSM-6010 / 6510 / 6390 / 6380 / 6360 / 6060 各シリーズ
JSM-6610 / 6490 /6480 / 6460 / 5900 / 5800 各シリーズ
JSM-5600 / 5500 / 5400 / 5300 / 5200 各シリーズ
JCM-5100 / 5700,JSM-T各シリーズ
製品情報
P/N | 品名 | 規格 |
---|---|---|
783119682 | ウェーネルト取外し治具 | 813008158 |
ご注文先・
お問い合わせ先
JEOL Solutions パーツ販売ECサイト
業務統括センター パーツ販売管理部 〒196-8558 東京都昭島市武蔵野3-1-2
月~金 9:00~17:00(土日祝祭日を除く)
