薄膜用断面試料作製カッター

スプリング機構により、試料を平行・垂直方向へ高精度かつ再現性良く切断できる薄膜用断面試料作製カッターです。

クロスセクションポリッシャ™ (CP) の前処理加工に最適で、実体顕微鏡との併用により微細なターゲットを狙った断面作製や、製造ラインでの簡易断面確認にも活用できます。

標準構成

パーツNo. 781173191

パーツNo.のページにアクセスするには、パーツ販売ECサイト「JEOL Solutions」へのログインが必要です。

対応試料サイズ：15 (W) × 3 (T) mm以下

試料例：紙、ポリマー、金属箔、ゴム等

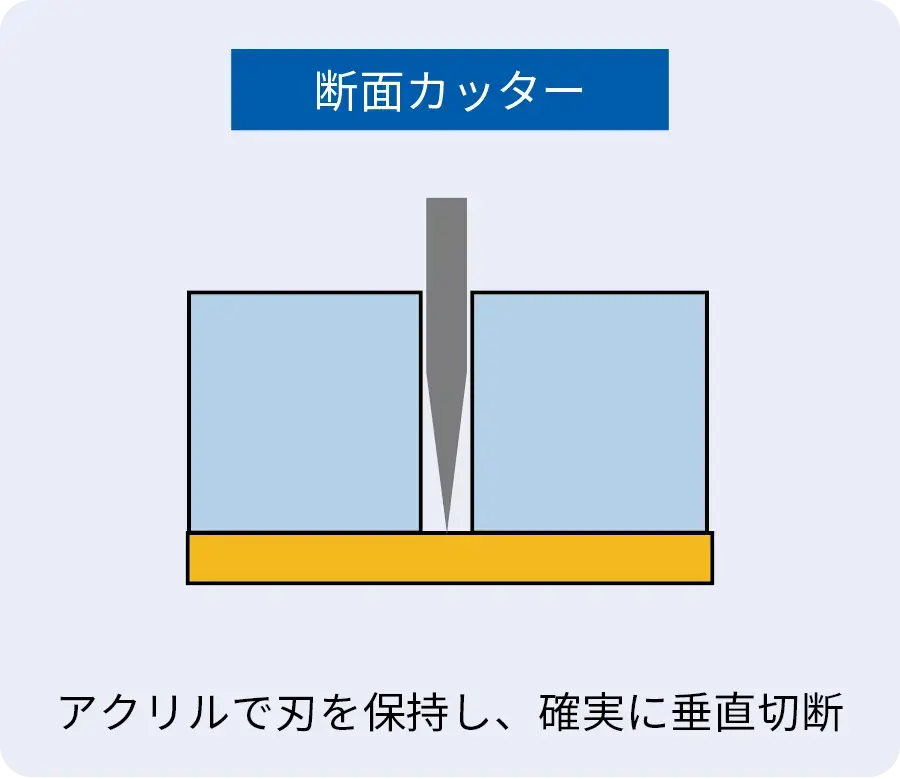

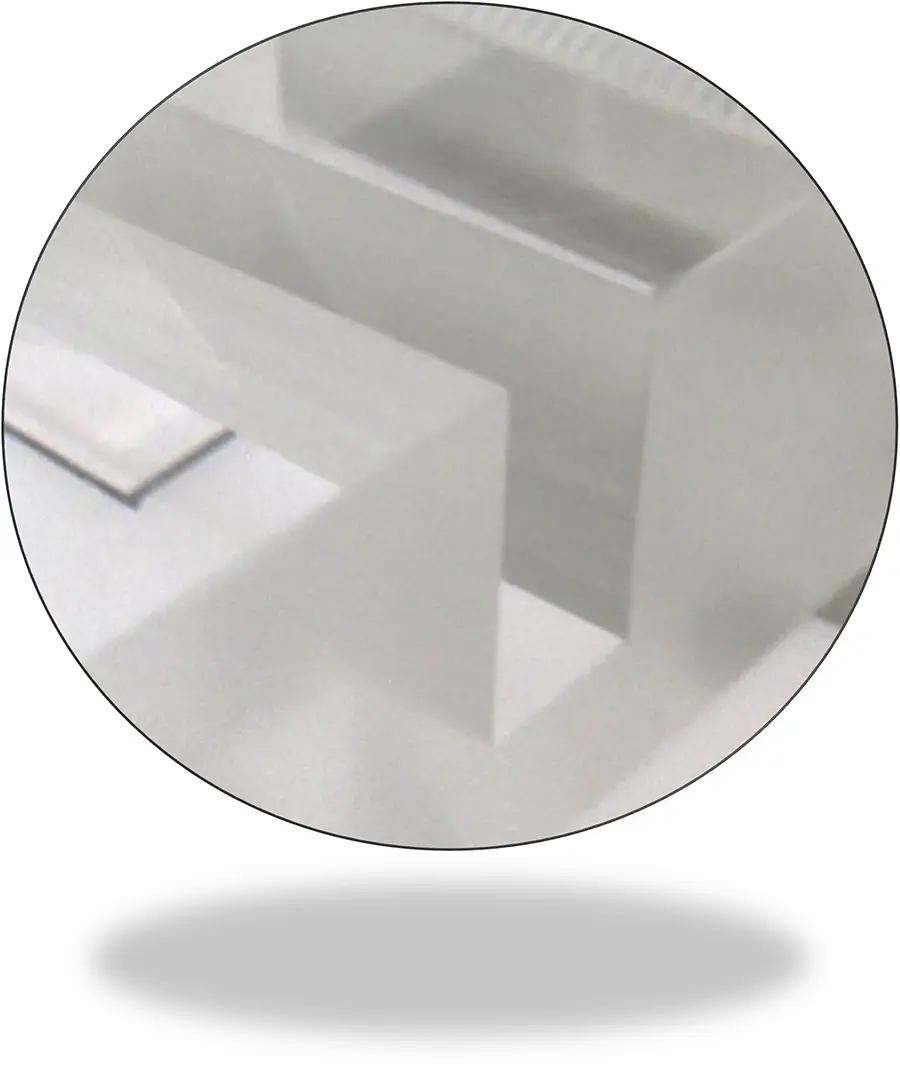

スリットが設けられており、アクリル樹脂による光の屈折の影響を受けないため、実体顕微鏡を用いた位置確認に便利です。

消耗品 (別売り)

パーツNo. 781173213　PTFE板スペア (5枚入り)

パーツNo. 781173221　替え刃 (100枚入り)

セラミック製替え刃用本体もございますのでご興味のある方は是非ご相談ください。

パーツNo.のページにアクセスするには、パーツ販売ECサイト「JEOL Solutions」へのログインが必要です。

試料の取付方法

操作方法

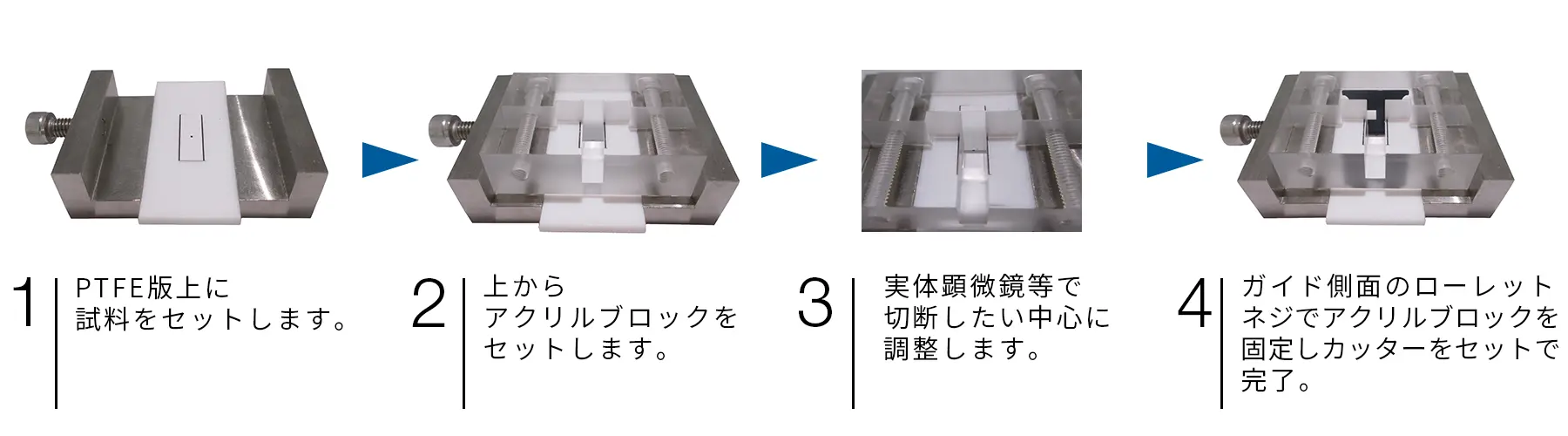

1. カッター台をガイドから取り外し、試料載台の上に試料を載せます。
2. カッター台をガイドに装着し、試料の切りたい部分に刃を合わせます。
3. ガイドのねじを締め固定します。

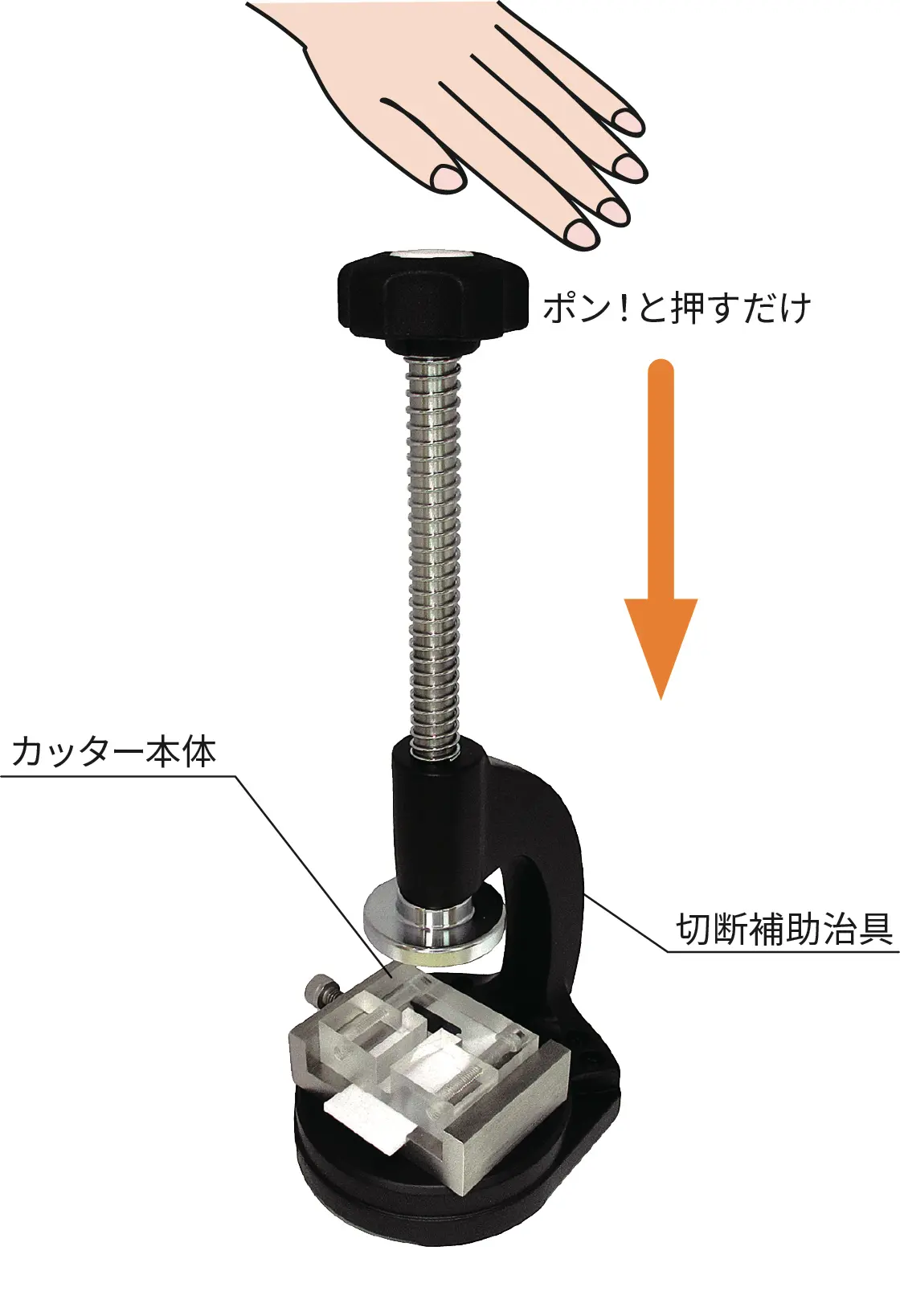

4. カッターを切断補助治具に載せ、上からハンドルをポンッと押します。

切断例

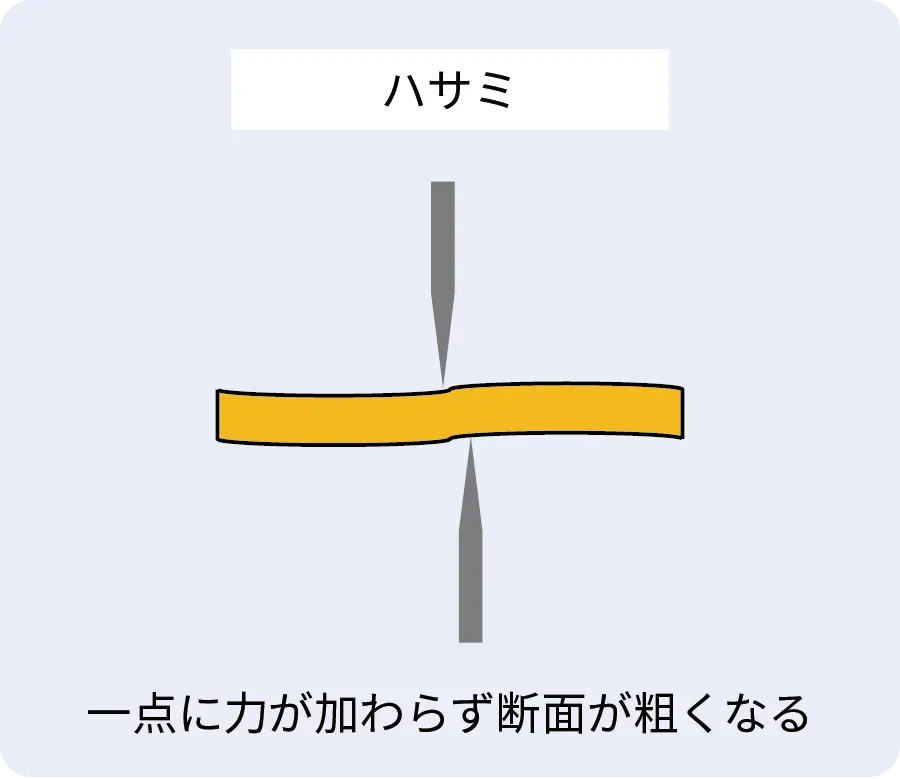

＜ハサミ使用＞

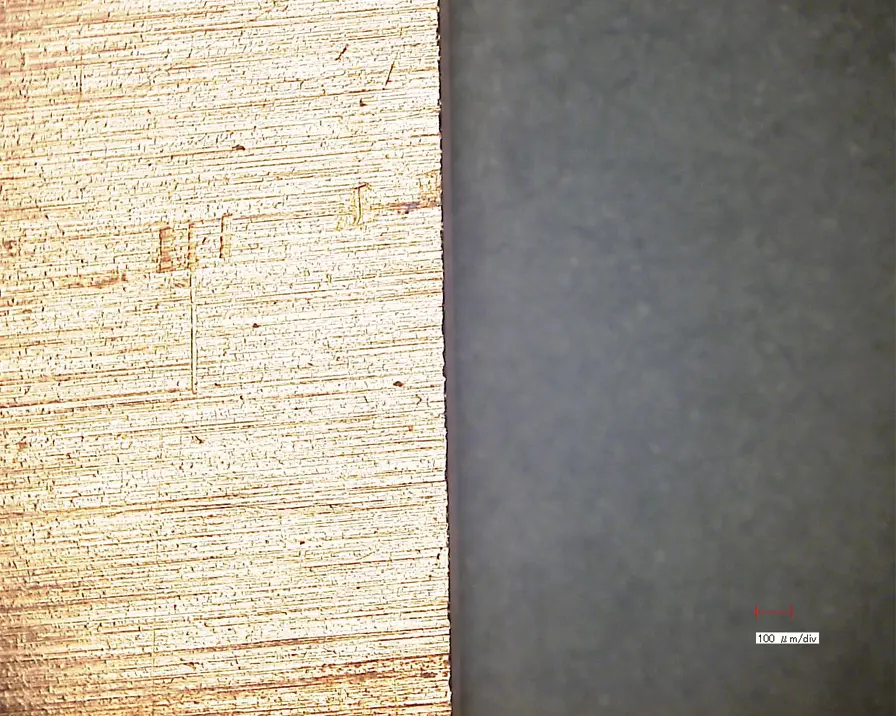

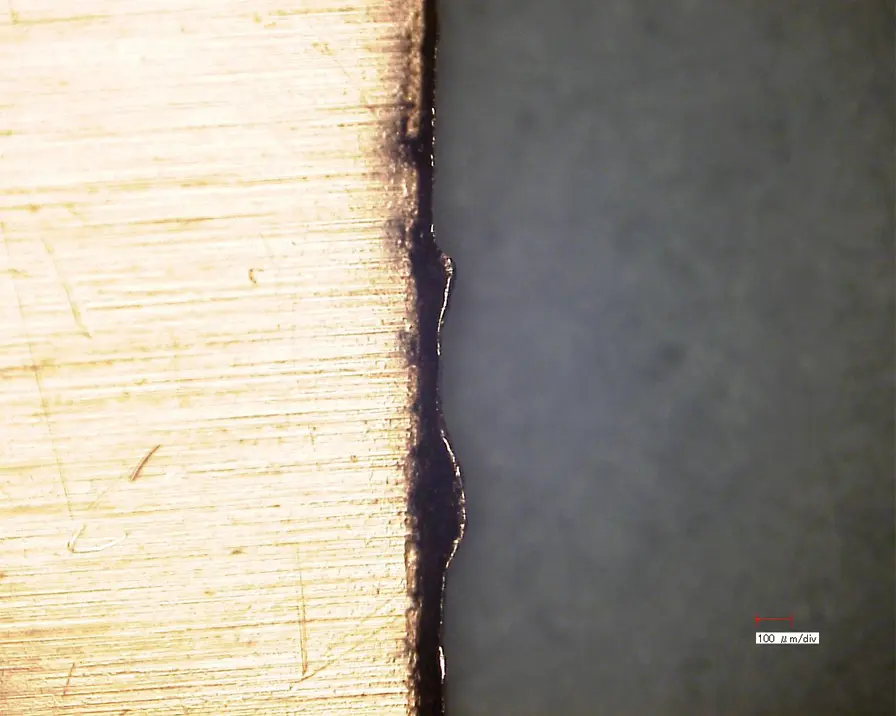

＜断面カッター使用＞

試料：厚さ50µmの銅板

試料の整形 (例)

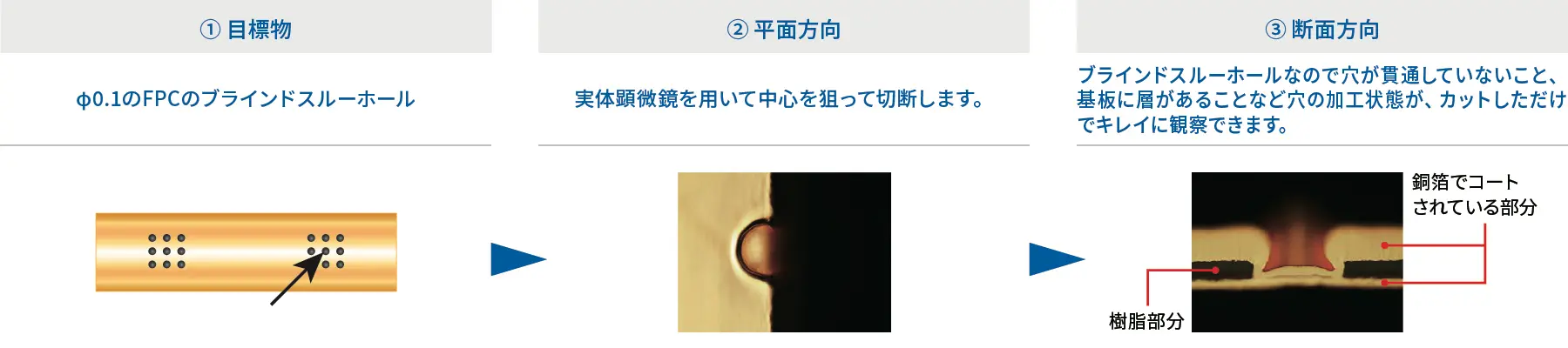

試料：樹脂の表面と裏面を銅箔でコートされたFPC(フレキシブルプリント基盤)になります。

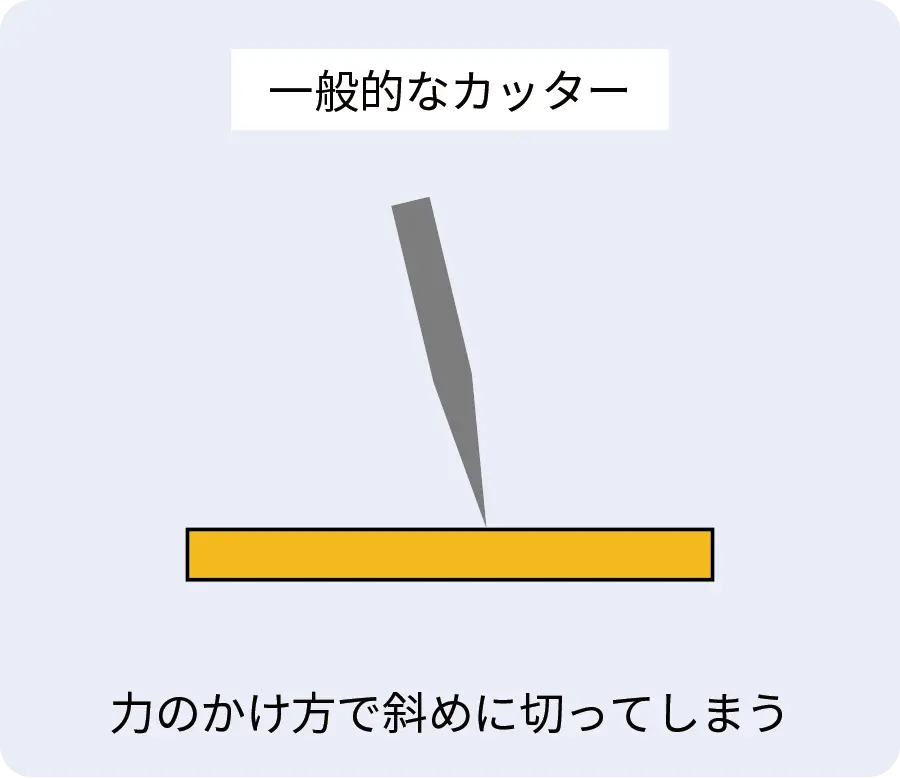

ツール比較

貸し出し

ご購入の前に実際に試してみたいというお客様に断面カッターの貸し出しを行っています。
ご興味のある方は、お気軽にお問い合わせください。

貸し出し内訳

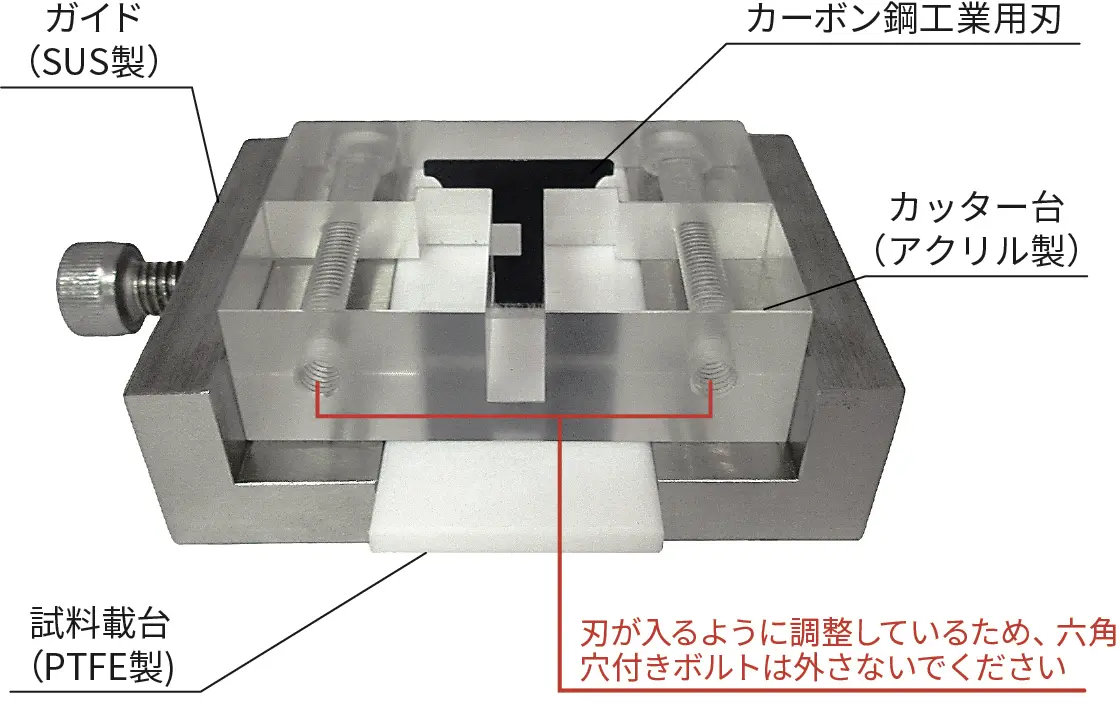

• 本体 (カッター台＋SUS製ガイド)
• 替刃 (カーボン鋼製 10枚程度)
• 試料載台 (PTFE板 3枚程度) ※裏表少しずつずらしてお使いいただけます。
• 切断補助治具　1台

貸し出し期間

約1週間～10日間
