SiN Window Chipを用いた広域観察
EM2020-05

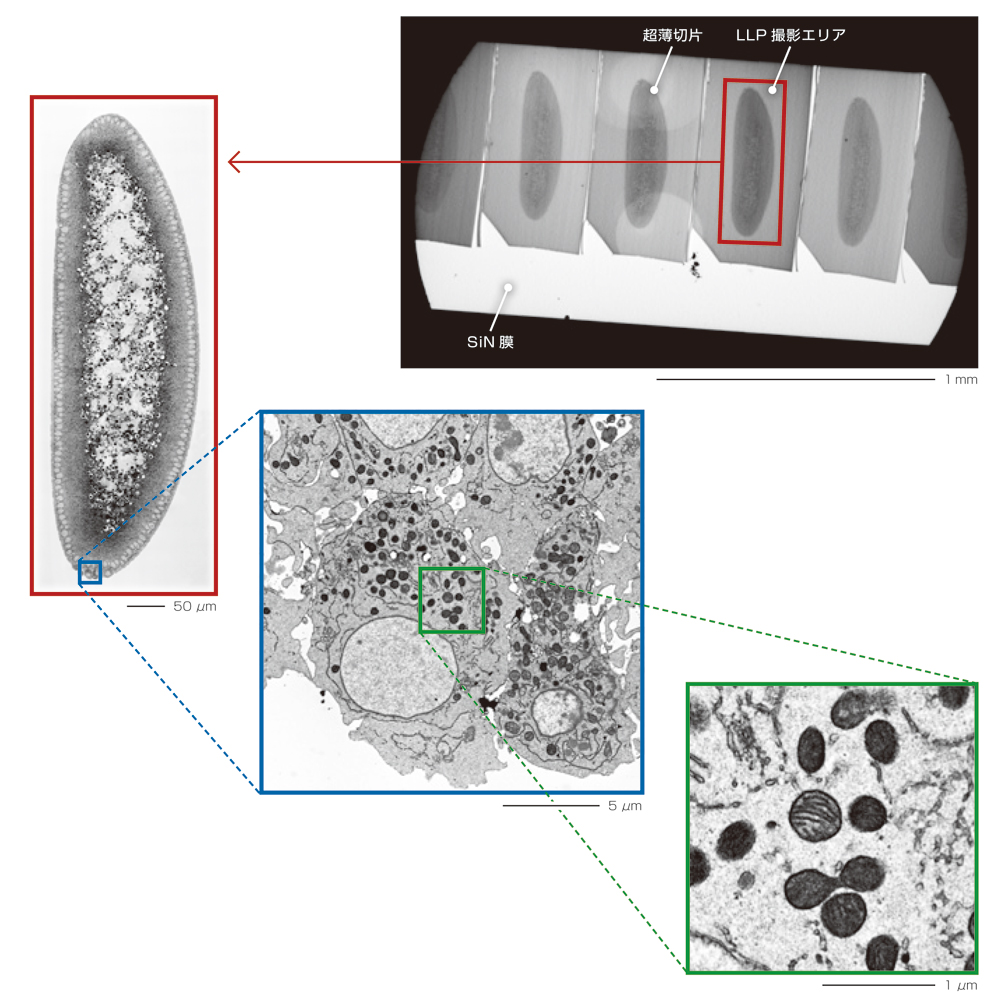

自動モンタージュシステム「Limitless Panorama (LLP)」機能を使って、超広域高精細・画像 (ピクセル数: 約5億5千万、ピクセルサイズ: 約17 nm) を取得しました。
SiN Window ChipとLLPを組み合わせ、細胞小器官を観察できる分解能を維持しつつ、胚全体を観察できる広視野を撮影できます。

撮影条件
試料 | ショウジョウバエの初期胚 |
撮影枚数 | 縦23枚 × 横8枚 (184枚) |
ピクセル数 | 39,245 × 14,112 (15% overlap) |
撮影視野 | 680 μm × 250 μm |
ピクセルサイズ | 17.2 nm/pixel |
撮影時間 | 40分 |
撮影装置 | JEM-1400Flash (加速電圧: 120 kV) |
