CIGAR-HMBC ～広ⁿJ_CH帯域¹H観測ロングレンジシフト相関測定の改良～

CIGAR-HMBC（Constant time Inverse-detected Gradient Accordion Re-scaled long-range HMBC）はIMPEACH-MBCをさらに改良した測定法です。上図に示したIMPEACH-MBC 測定では、可変ディレイとした磁化移動時間1/2 J_CH をコンスタントタイム化する ことによりJ_HH モジュレーションを取り除きましたが、J_HH モジュレーションは展開時間 t₁ においても記憶されるため、J_HH モジュレーションを完全に取り除くためには、展開時間t₁を含めた全ての可変ディレイをコンスタントタイム化する必要があります。 CIGAR-HMBC では、新たにJ_scaleパラメータを用意し、間接観測軸方向の歪みを完全に取り除くことを可能としました。J_scaleパラメータを0とすれば、J_HHモジュレーションが完全に除去されます。なお、J_scaleパラメータが1の場合には、IMPEACH-MBCと同等のJ_HH モジュレーションが残り、さらに大きなJ_scaleパラメータを用いれば、意図的に J_HHモジュレーションを発生させることができます。意図的なJ_HHモジュレーションは相関信号の確実性を確認する目的で利用することができます。

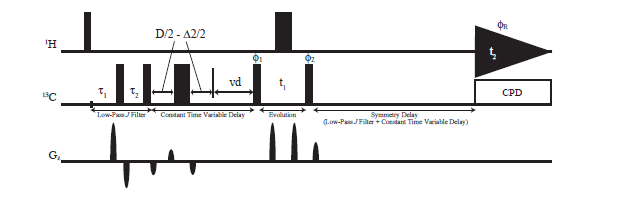

図1 CIGAR-HMBC測定のパルスダイアグラム

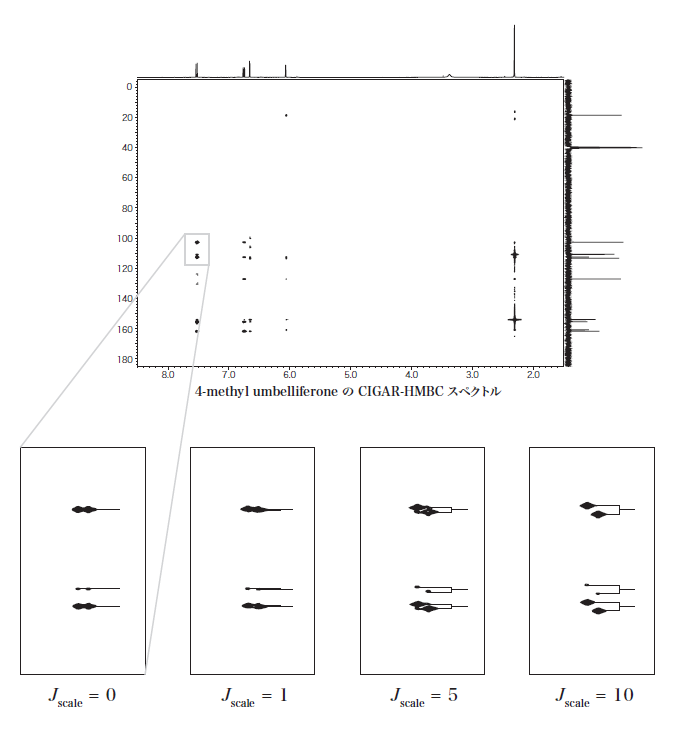

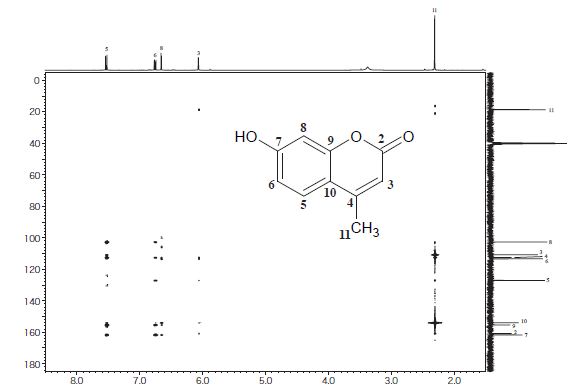

図2 4-methyl umbelliferone の CIGAR-HMBCスペクトル

ACCORD-HMBC

測定装置

JNM-ECX400

Reference

C.E. Hadden, G.E. Martin and V.V. Krishnamurthy, Magn. Reson. Chem., 38, 143(2000)
