SiN Window Chipを用いた生物試料の三次元観察ｰSerial Section TEM ｰ

はじめに

Serial Section TEMは連続切片内の同一構造を透過電子顕微鏡（TEM）で観察し、その連続断面像を積み重ねて三次元再構成像を作成する手法である。TEMの場合、連続切片の回収にはグリッドが使用されるが、バーによって対象の構造が隠れてしまい（視野カット）、連続観察ができないことがある。そのため、支持膜を張った単孔グリッドに切片回収を行うが、支持膜が破れたり、しわが寄ったりと取り扱いが難しいという課題があった。
日本電子では、高強度の窒化シリコン膜を支持体に用いたSiN Window Chip^[1]を開発・販売しており、これを用いることで視野カットのない観察が可能になることから、今回SiN Window Chipを用いてSerial Section TEMを行ったので紹介する。
[1]: Y.Konyuba et al., Microscopy 67 , 367-370 (2018)

Serial Section TEMの流れ

1. SiN Window Chipへの連続切片の回収

ウルトラミクロトームを用いて、厚さ70 nmの連続切片を作製し、SiN Window Chip（図1）に回収した。
試料：ニンジン葉

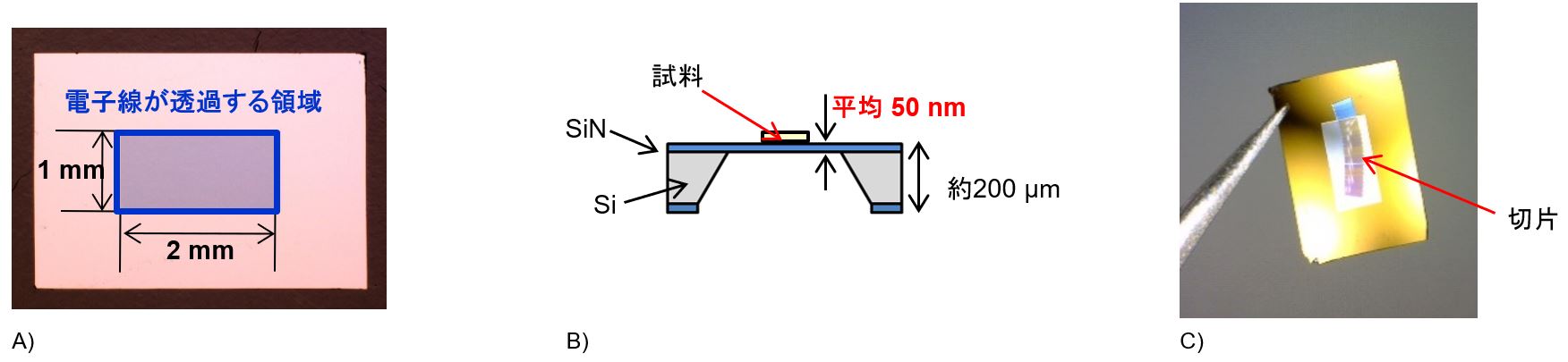

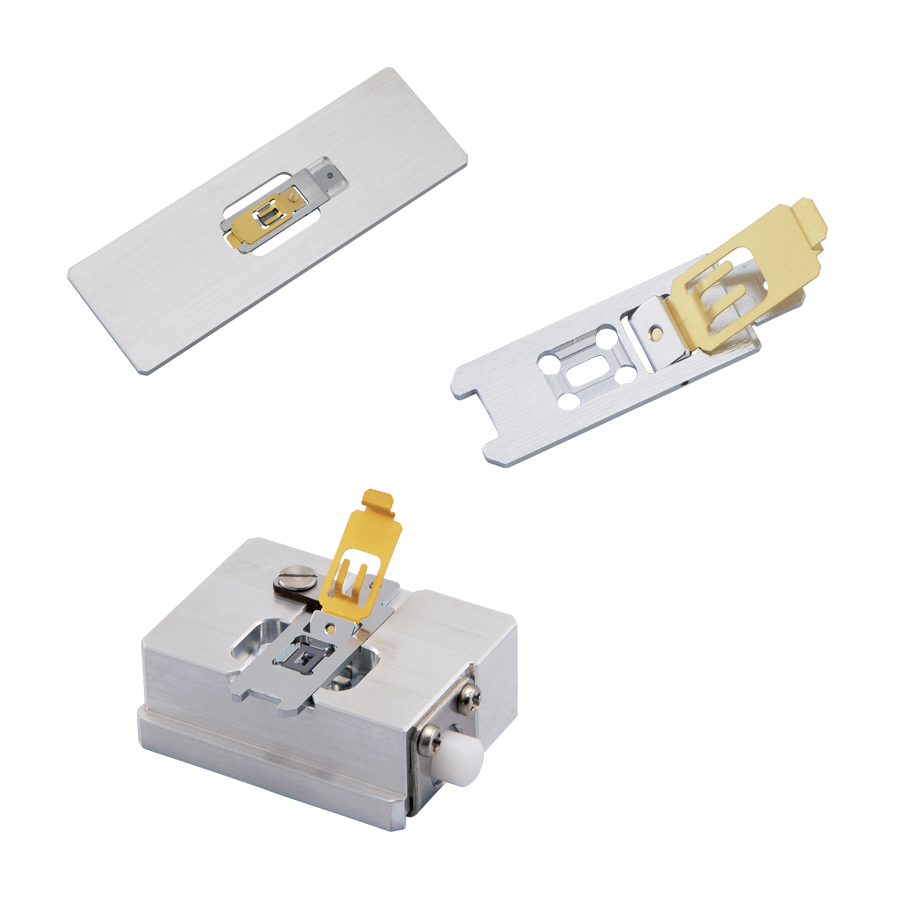

　図1 SiN Window Chip
A）外観図　B）断面模式図　C）連続切片を回収したChip

2. 連続切片の撮影

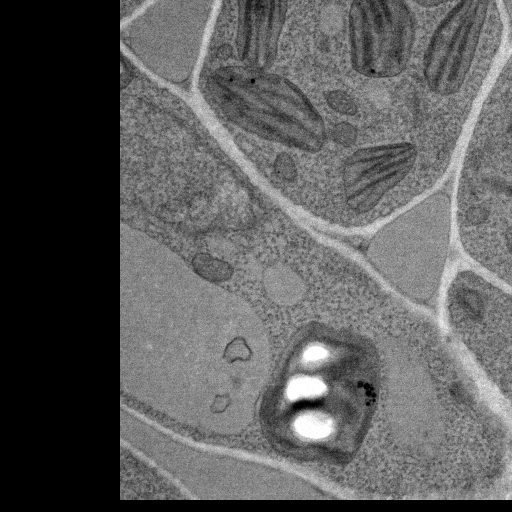

回収した超薄切片からJEM-120i（図2）を用いて観察・撮影を行い、葉肉細胞ひとつ分を網羅する177枚^※の連続切片画像を得た。観察にはSiN Window Chip専用の4連試料ホルダーを使用した（図3）。1度に最大4枚のChipを装填できるので、効率よく観察することができる。また、各Chipの移動はモーター駆動で行われるため、GUI上ですべての操作が完了する。

SiN Window Chip 5枚分

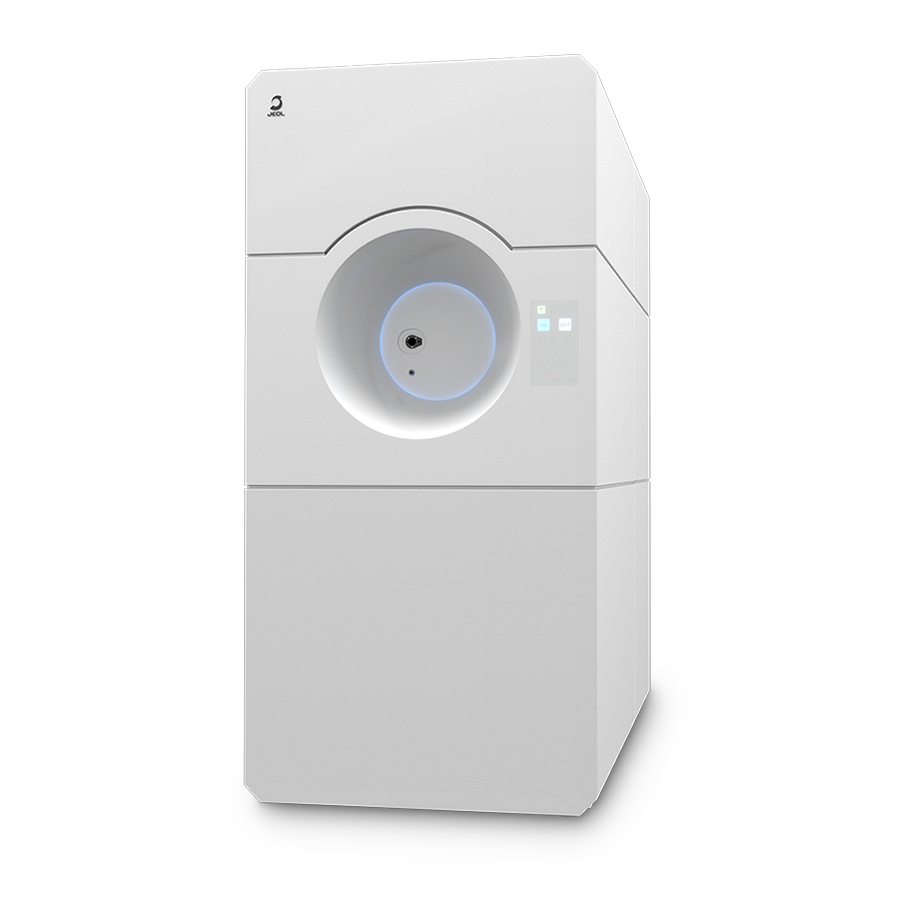

図2 JEM-120i

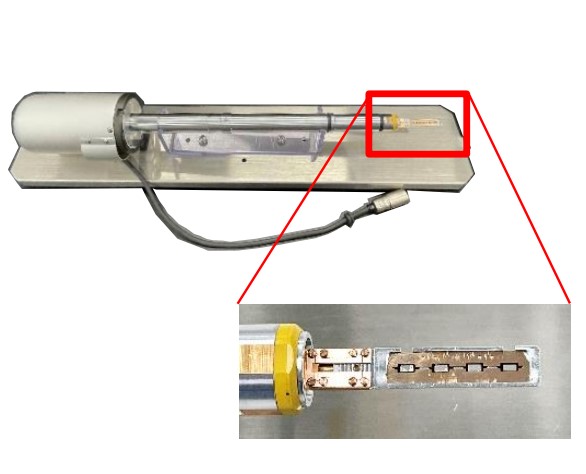

図3 SiN Window Chip専用4連試料ホルダー

3. 画像処理

TEMで撮影した画像は、Chip上に並んだ連続切片の状態により観察対象（今回は葉肉細胞）の位置や回転が画像ごとにわずかに異なるため、まずScale Invariant Feature Transform (SIFT) を用いた方法^[2]で177枚の画像の位置合わせを行った。位置合わせを行うことにより、各画像の視野ずれや切片の回転が補正されている（図4）。
[2] Saalfeld, S. et al., Nat Methods 9, 717–720 (2012)

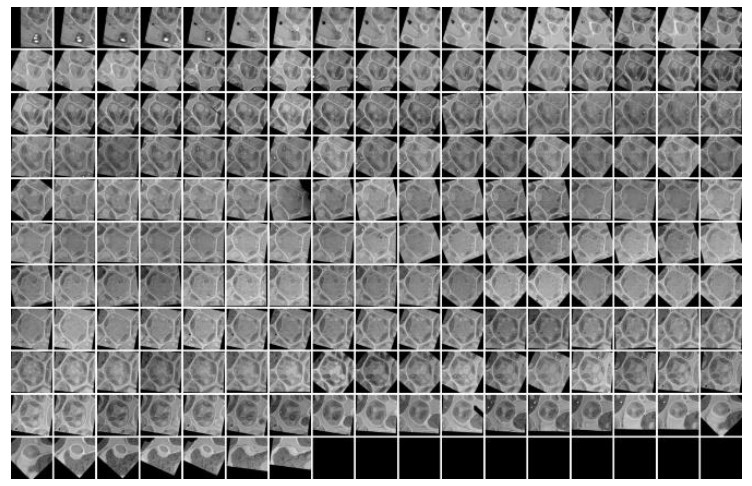

図4 A) SIFTを用いて位置合わせを行った177枚の連続切片画像 B) 位置合わせ後の連続切片画像シリーズ

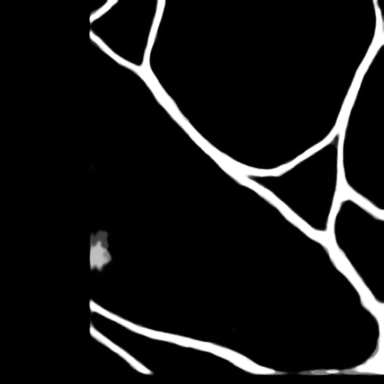

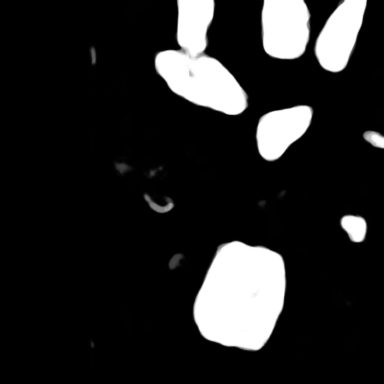

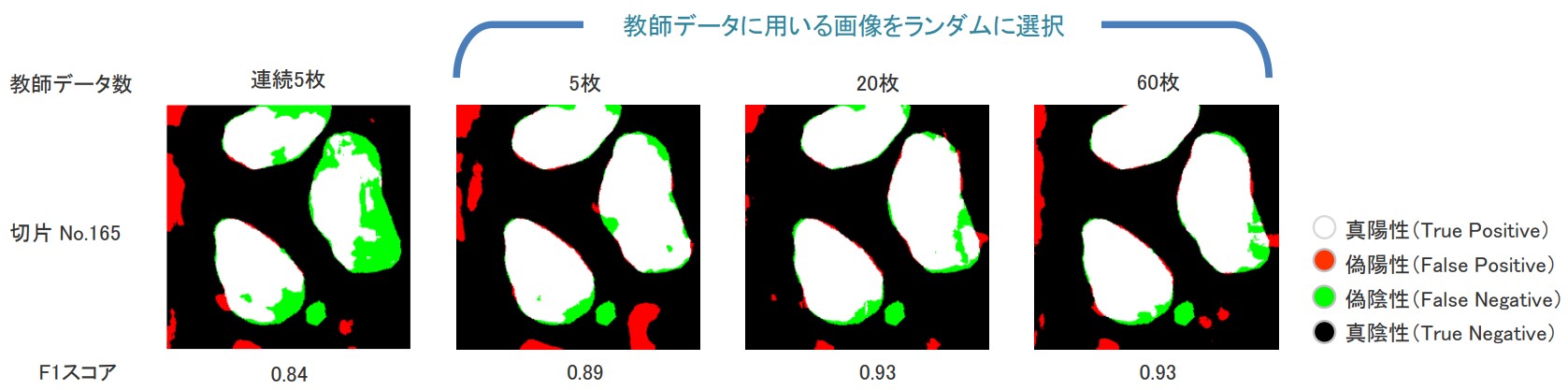

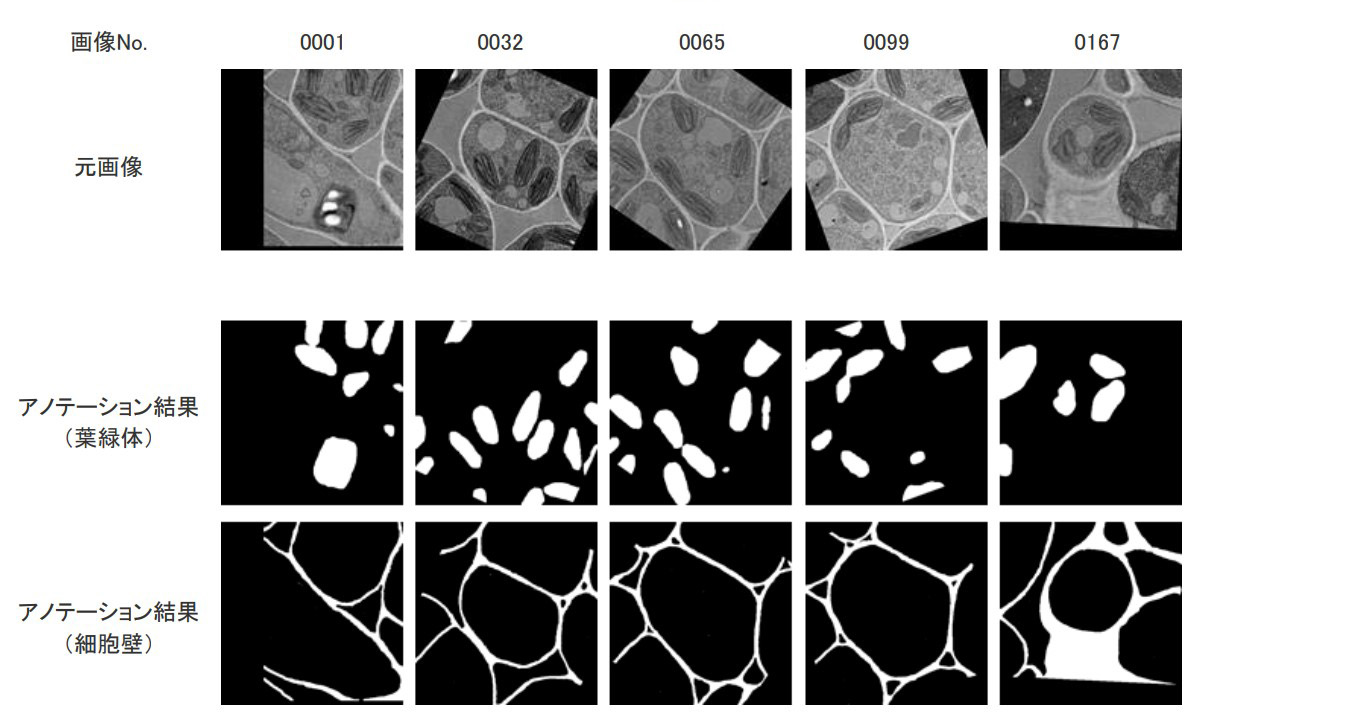

次に、Deep learning（DL）を用いて連続切片画像から葉緑体と細胞壁のセグメンテーションを行った。DLの教師データとするため、位置合わせ後の連続切片画像から複数枚選択し、手作業にて葉緑体と細胞壁のアノテーションを行った。図5に順番をランダムに選んだ5枚の切片についてのEM画像とアノテーション結果を示す。学習と推論には、U-net^[3]を用いた。教師データは、連続した切片画像5枚、順番をランダムに選んだ5枚、20枚および60枚でそれぞれ作成した。
[3] Ronneberger et al., MICCAI 2015, 234–241 (2015).
