もっとみんなの身近なツールへ


加速電圧120 kVの透過電子顕微鏡 (TEM) は、生物・高分子といったソフトマテリアルの分野で多く利用されています。今回、『Compact』,『 Easy To Use』,『 Expandable』をコンセプトとして新たにJEM-120i を開発しました。外観を一新するだけでなく、操作からメンテナンスまでどなたでも簡単に使える装置へと進化しました。



JEOL キャラクター 「いちえもん」Copyright ©︎ 2024 JEOL Ltd.

特長

Compact

コンパクト

JEM-120iは大幅なサイズダウンにより、フィラメント交換位置や試料ホルダーの挿入位置が従来より低くなりました。さらに、カートリッジ式のフィラメントユニットを開発することで誰でも簡単かつ安全にフィラメント交換ができるようになっています。

また、装置正面に搭載したLEDライトは、TEMの状態に応じて色が変化するので、装置の稼働状態を離れたところからでも把握することができます。

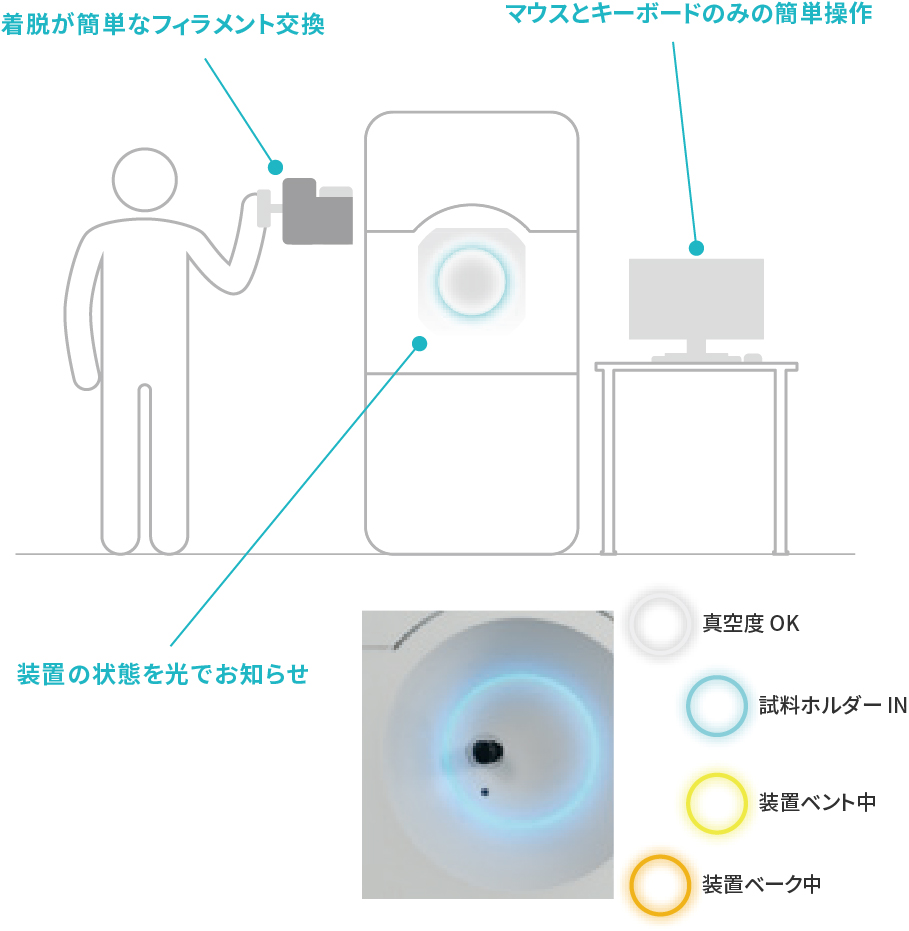

着脱が簡単なフィラメント交換、マウスとキーボードのみの簡単操作、装置の状態を光でお知らせ

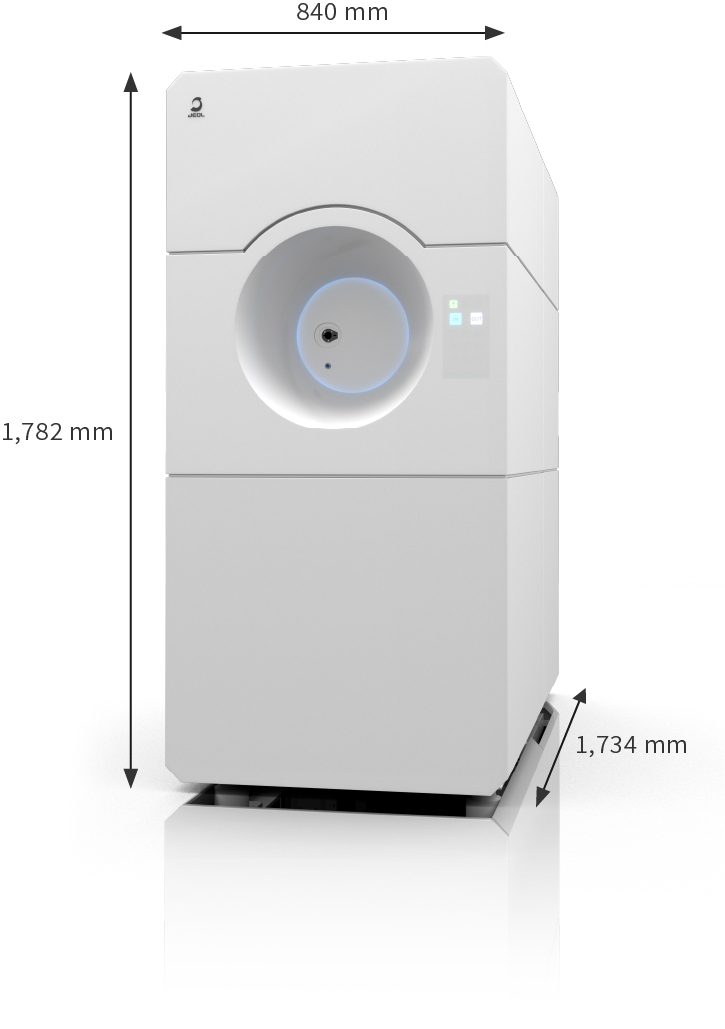

幅840 mm、高さ1,782 mm、奥行1,734 mm
Easy To Use

簡単操作

簡単ステップでできる試料観察

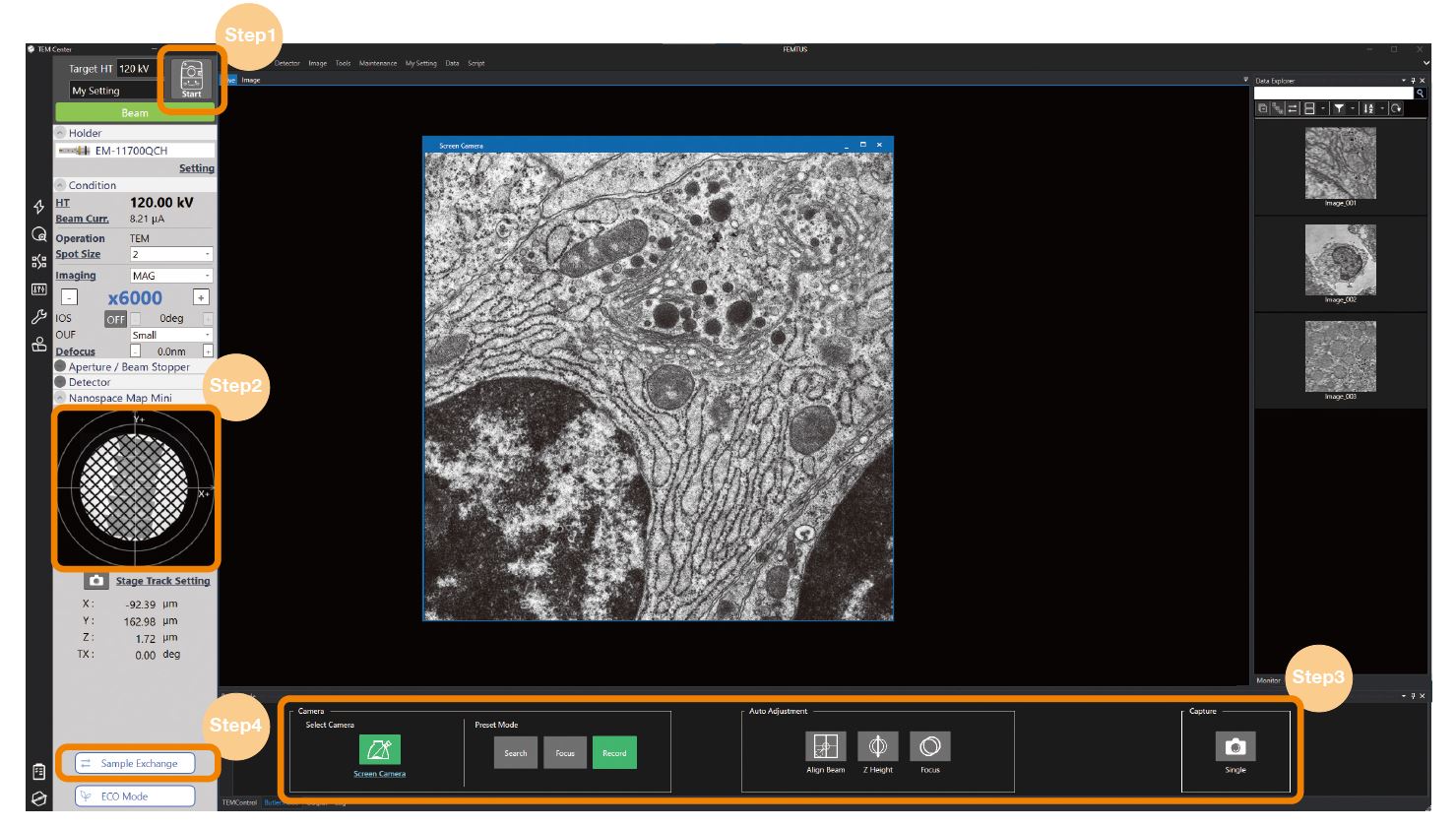

試料挿入から観察終了まで、4つのステップで完了できるようになりました。試料ホルダー挿入後、スタートボタンをクリックすると昇圧からビームONなどの観察準備操作を自動で行います。同時に広域画像も撮影するので、目的の視野をクリックするだけでステージ移動が完了します。

そして、標準搭載の「Butlerモード」がデータ取得をアシストしてくれるので、初心者でも簡単にデータを取得することができます。観察終了時にはビームをOFFにすることなく試料ホルダーを交換できるようになりました。

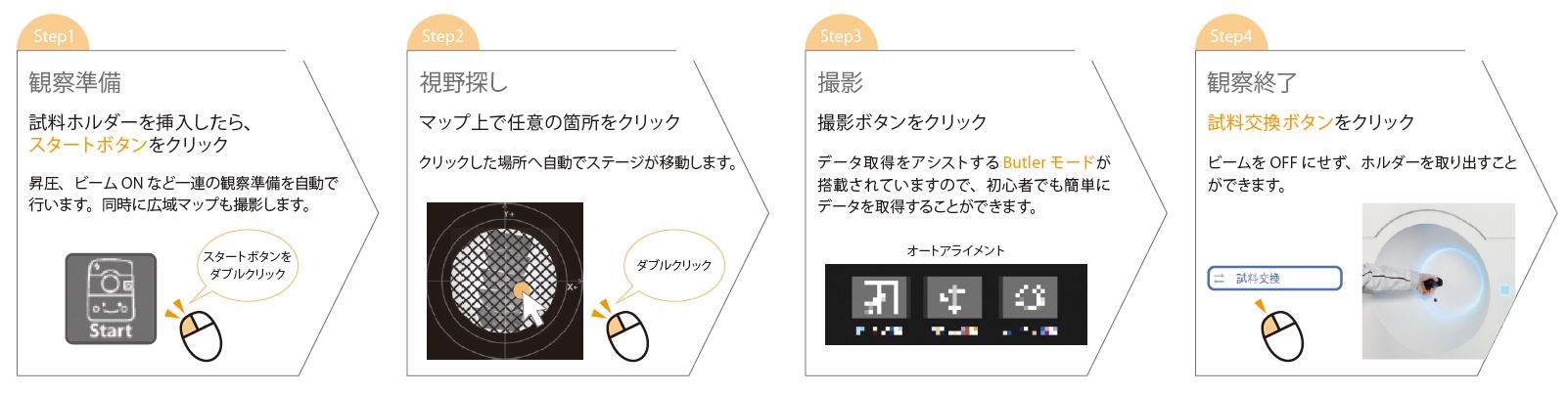

①観察準備、②視野探し、③撮影、④観察完了

4ステップで試料観察

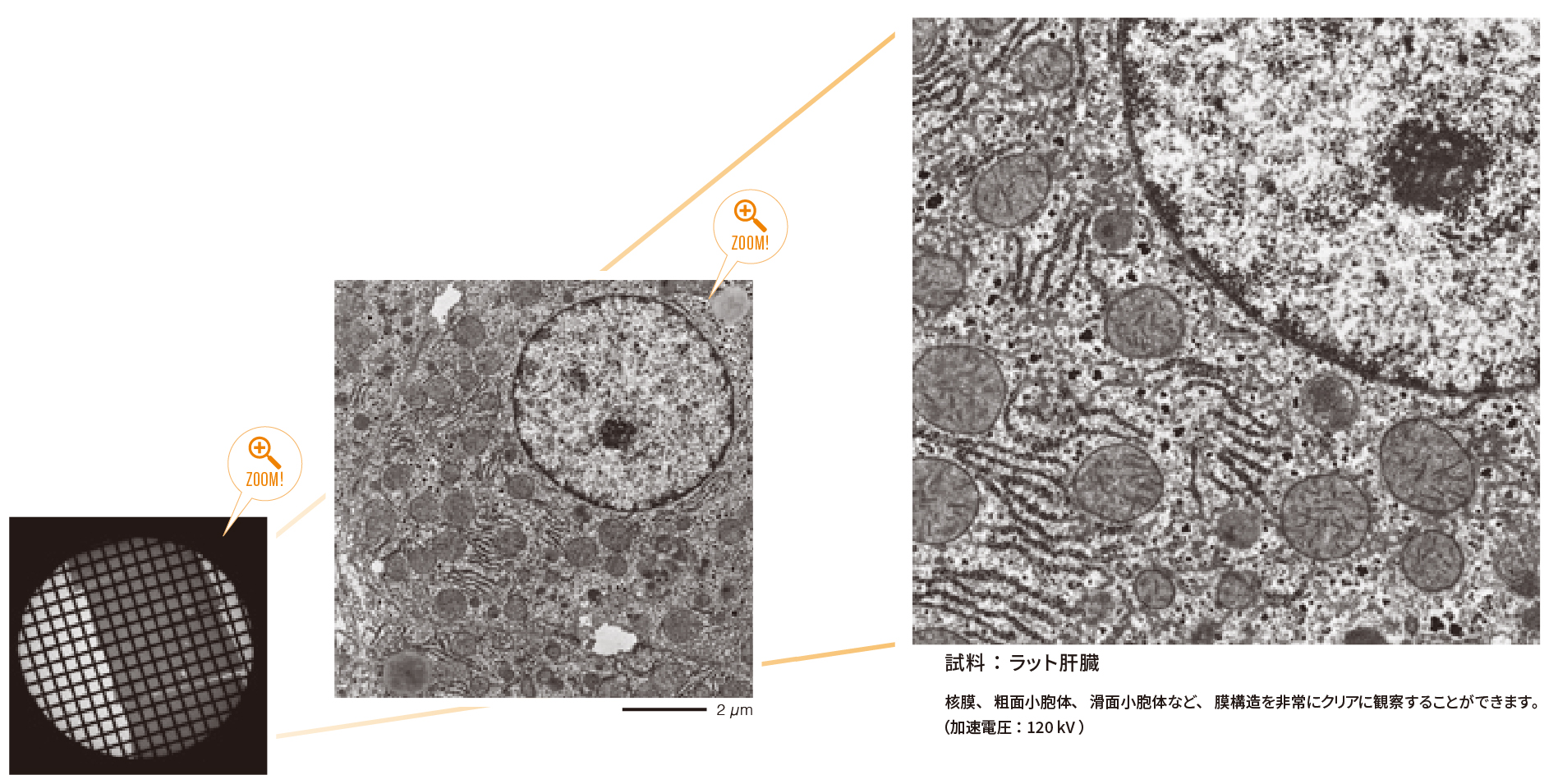

低倍率から高倍率までシームレスに観察

JEM -120i は、TEM 制御系の見直しと絞りの完全自動化により、倍率モードの切り替えおよび絞りの選択が不要となりました。従来よりも一連の観察操作をスムーズに行うことができます。



Expandable

拡張性

JEM -120i は様々なレトロフィットに対応しています。購入後に機能を追加したいというニーズにもお応えします。

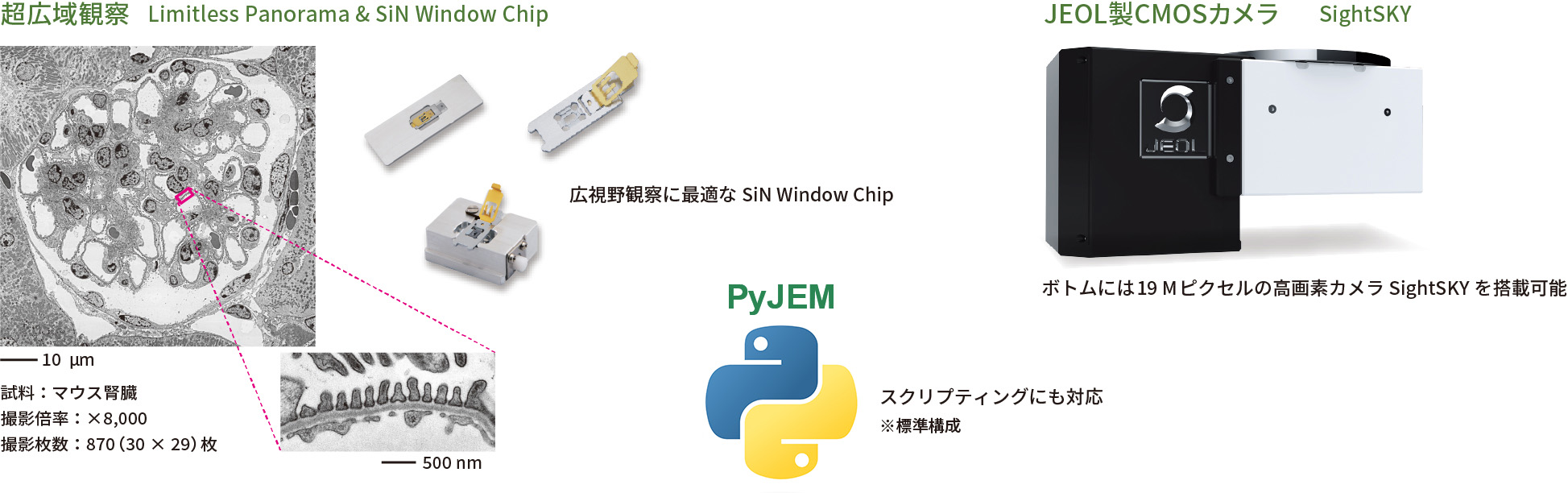

超広域観察、JEOL製CMOSカメラ SightSKY、PyJEM

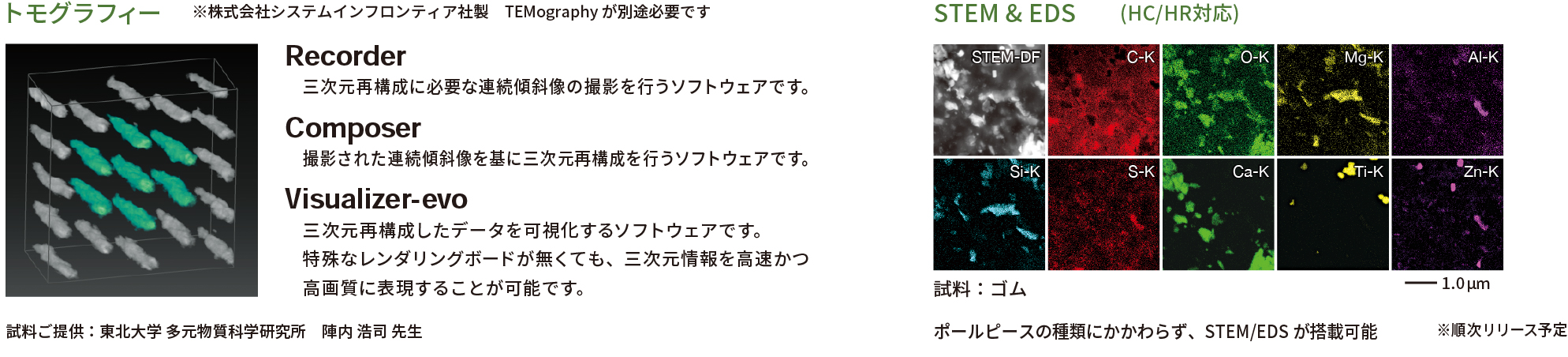

トモグラフィー、STEM & EDS

動画

◆上のボックス内の再生ボタンをクリックするとムービーが始まります。 (2分13秒) ◆

関連リンク

仕様・オプション

分解能 0.2 nm (HC)※1, 0.14 nm (HR)※2
加速電圧 20-120 kV
倍率 50-1,200,000 (HC)※1, 50-1,500,000 (HR)※2
標準カメラ NEOViewカメラ 4 M pixel, 30 fps

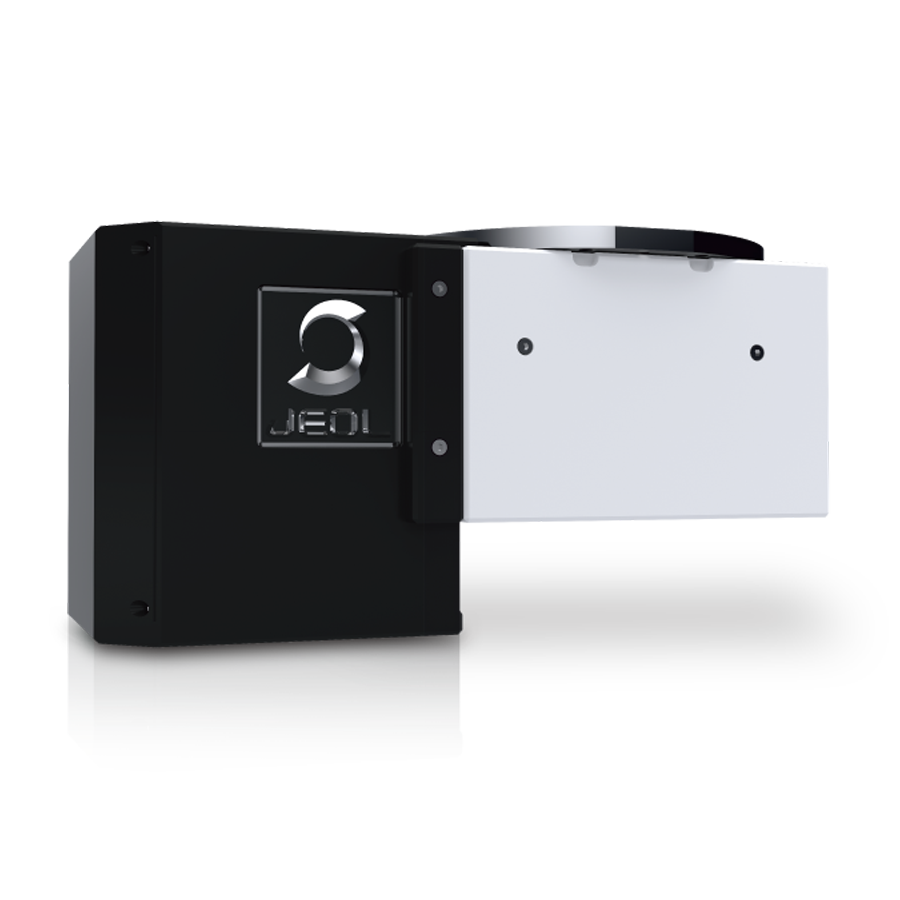

オプションカメラ SightSKY 19 M pixel, 58 fps
その他の他社製カメラも装着可能
本体寸法 幅840 mm / 奥行1,734 mm / 高1,782 mm
  • 1 (HC) : ハイコントラスト構成

  • 2 (HR) : 高分解能構成

カタログダウンロード

アプリケーション

SiN Window Chipとその応用

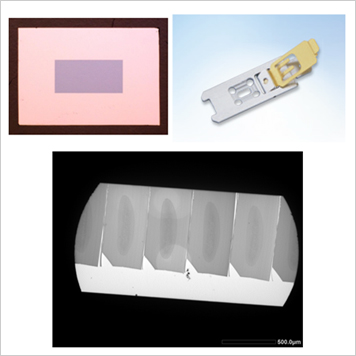

SiN Window Chipを用いた広域観察

SiN Window Chipと自動モンタージュシステム「Limitless Panorama (LLP)」機能を使って、超広域・高精細画像を取得しました。

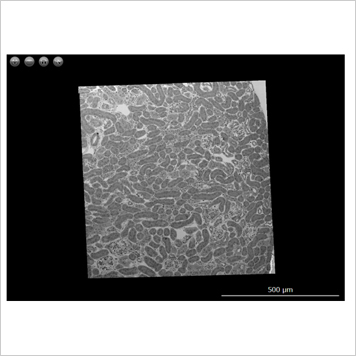

マウス腎臓の超広域透過電子顕微鏡像

自動モンタージュシステム「Limitless Panorama (LLP)」機能を使って、SiN Window Chip上に載せたマウス腎臓の超広域・高精細画像を取得しました。

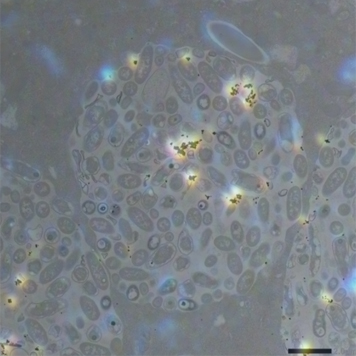

ゾウリムシに取り込まれた金粒子

金粒子を含む培養液で培養したゾウリムシをLMとTEMで観察し、両画像を重ね合わせました。オレンジ色の発光部のみに金粒子を観察できます。
