散布図

scatter diagram

[目次：分析]

定量マッピングから得られたデータの表示方法。化合物の元素濃度を軸にして、ある濃度比を持つデータの頻度分布を示した図。これを利用して相マップを得ることができる。

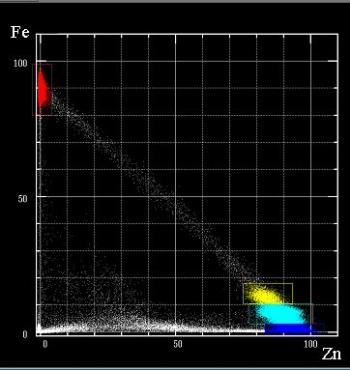

下図は亜鉛鋼板から得られた散布図で、横軸はZnの濃度、縦軸はFeの濃度を示す。赤色で示されたクラスタは鋼板、青色で示されたクラスタは亜鉛めっき層であるが、水色および黄色のクラスタは、間にできた2種類の金属間化合物層に対応する。
