TG/MS法によるシュウ酸カルシウムの分析 [GC-QMS Application]

MSTips No.246

概要

熱重量分析(Thermogravimetry:TG)は加熱による測定試料の重量変化を測定する手法である。TG/MS法ではTGにおける発生ガスを質量分析計(MS)に導入し、その定性解析を行う。今回はNETZSCH社製 熱重量/示差熱同時分析装置 STA 2500 Regulusと日本電子製 四重極型質量分析計JMS-Q1500GCを用い、シュウ酸カルシウムの分析を行ったので紹介する。

装置とソフトウェアの構成

日本電子製 四重極型質量分析計 JMS-Q1500GC

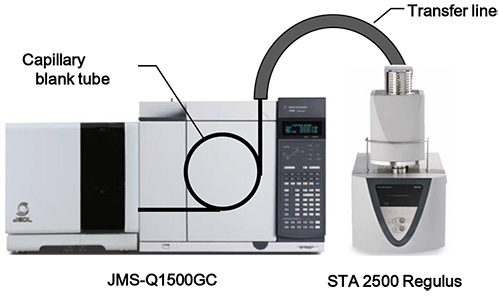

TGの発生ガスはトランスファーラインを通り、GCに導入される。GCカラムにはキャピラリーブランチューブを用い、高温に保持することでガス成分を素通りさせ、MSに導入する。TGの昇温開始とMSの測定開始は同期しており、それぞれの測定データは横軸(時間)が共通となる。TGとMSはそれぞれ別のPCソフトウェアで測定動作を制御するが、解析ソフトウェア間はデータのやり取りが可能で、TGの重量変化とMSによる発生ガスの定性解析を関連付けることが可能となっている。

日本電子製 四重極型質量分析計 JMS-Q1500GC

Figure1. Device and PC software connections

実験

測定試料にはシュウ酸カルシウム水和物を使用し、電子天秤にて5mg、20mgを秤量した。再現性確認のため試料量5mgでの測定は5回行った。TG及び、MS装置の測定条件をTable1に示す。

Table 1. Measurement conditions of TG/MS
TG
Fumace temp. 60°C → 20°C/min → 1000°C
Transfer line temp. 300°C
Atmosphere gas flow He, 100 mL/min
Split ratio 100:1
GC
Oven temp. 300°C
Column Capillary blank tube(metal) 5m x 0.25mm i.d.
MS
Ion source temp. 250°C
Interface temp. 300°C
Ionization mode EI, 70eV
Ionization current 50μA
Relative EM voltage +200V
Measurement mode Scan
Scan range m/z 10~100

結果

シュウ酸カルシウム20mgの測定結果をFigure2に示す。緑色はTG曲線(=重量変化)、青色はDTA曲線(=発熱反応)、赤色はTICクロマトグラムを表す。TG/DTA曲線からは190°C、500°C、780°C付近で吸熱反応による重量減少が確認され、さらにTICクロマトグラムからは各重量減少と相関のある発生ガス由来のピークが検出された。

TG / DTA curves and TIC chromatogram of Calcium oxalate
Figure2. TG / DTA curves and TIC chromatogram of Calcium oxalate

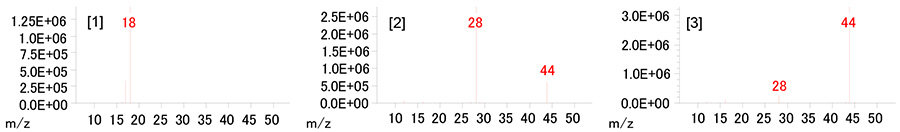

Figure2のTICクロマトグラム上のピーク[1]~[3]について、マススペクトルをFigure3に示す。マススペクトルより[1]はH2O、[2]はCOとCO2、[3]はCO2であることが確認できた。

Mass spectra of TICC peak
Figure3. Mass spectra of TICC peak

シュウ酸カルシウム水和物の熱分解反応は以下の通りであり、上記の測定結果はこれに合致することが確認できた。

  • [1] CaC2O4H2O → CaC2O4 + H2O
  • [2] CaC2O4 → CaCO3 + CO , CO + ½ O2 → CO2 ※測定流路内に存在する酸素によるもの
  • [3] CaCO3 → CaO + CO2

再現性の確認

シュウ酸カルシウム5mg(n=5)測定における抽出イオンクロマトグラムのピーク面積値(単位重量あたり)、およびその相対標準偏差をTable2に示す。相対標準偏差3%程度と良好な再現性が確認できた。

抽出イオンクロマトグラムのピーク面積値

[1]H2O (m/z 18)

[2]CO (m/z 28)

[3]CO2 (m/z 44)
1 72522896 140532864 384935646
2 74839998 144486163 393943250
3 73120172 142488903 385202014
4 73118409 141937036 385451041
5 69352941 135562682 367173088

相対標準偏差

2.8%

2.4%

2.6%
