冷媒蒸発抑制装置を販売開始 -NMR用超伝導マグネットからの液体ヘリウムの蒸発を大幅に抑制!-
公開日: 2023/04/14
日本電子株式会社 (代表取締役社長 兼 CEO 大井 泉) は、NMR用超伝導マグネットの冷媒蒸発抑制装置を販売開始しました。
本製品はNMR装置メーカーである日本電子と、超伝導マグネットメーカーであるジャパンスーパーコンダクタテクノロジー株式会社 (以下JASTEC社)、低温技術に強みを持つアルバック・クライオ株式会社の3社が、各社の保有する最先端技術を結集し共同開発しました。
NMR用超伝導マグネットの冷媒として不可欠な液体ヘリウム、液体窒素の両方に対応し、両冷媒の蒸発を大幅に抑制することが可能です。
主な特長
軽量・省スペースながら、本機1台で液体ヘリウム、液体窒素の両冷媒の蒸発を抑制します。
冷媒補充作業の頻度・費用を低減し、装置の稼働時間を最大化することが可能です。
液体ヘリウムの入手難によるNMR装置の運転停止リスクを大幅に低減することができます。
新設計により冷凍機振動を十分抑制しており、スペクトル品質に与える影響はありません。
既に設置されているNMR装置の磁場を保持したまま、後から取付可能です。

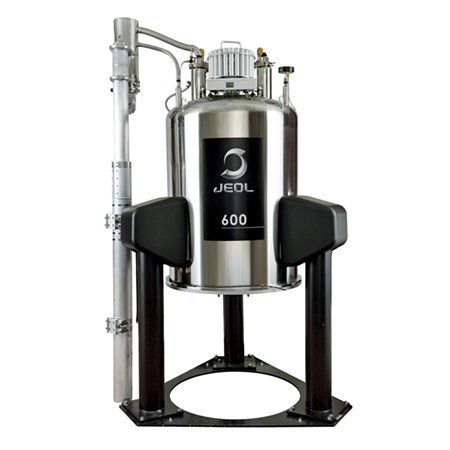

冷媒蒸発抑制装置をマグネットに装着した状態
冷媒蒸発抑制能力

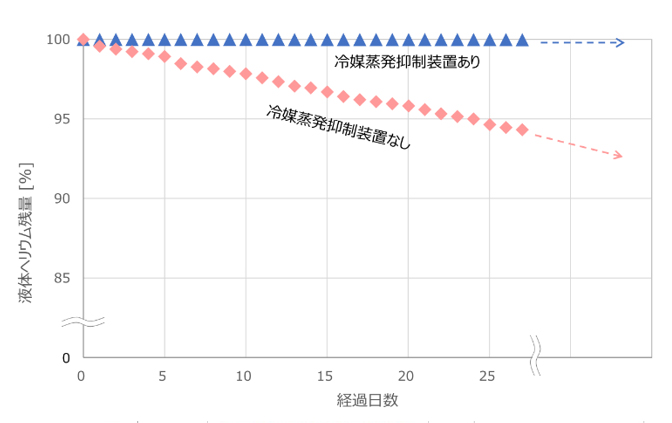

図1. 液体ヘリウム残量推移の比較
(弊社マグネット使用時における一例)
冷媒蒸発抑制装置ありの場合、日数が経過しても液体ヘリウム残量にほとんど変化がありません。

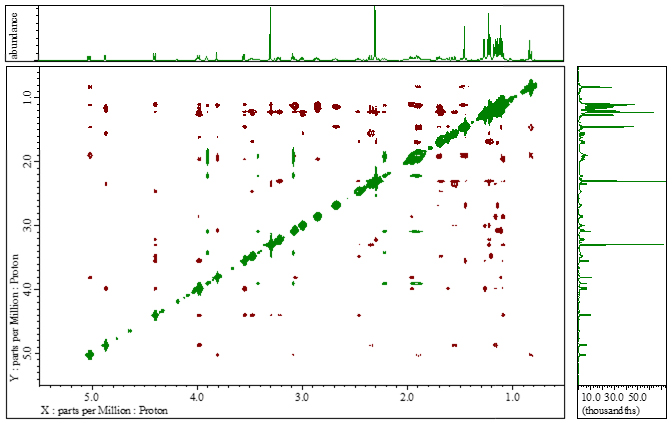

図2. 冷媒蒸発抑制装置 装着時のNMR測定例
(Erythromycin, 2D-NOESY w/o PFG)
環境の影響を受け易い微小信号測定においても、冷媒蒸発抑制装置の振動に由来するノイズ等は観測されません。

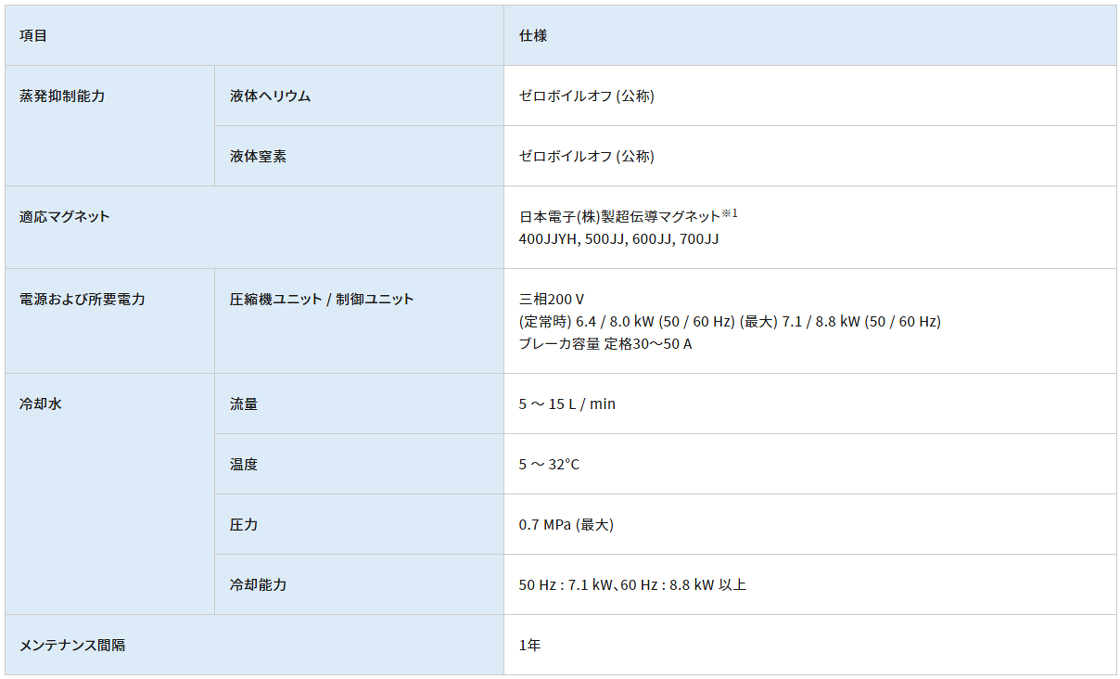

主な仕様
1 これら以外の超伝導マグネットについては別途ご相談ください。
2 外観・仕様は改良のため、予告なく変更することがあります。
販売予定台数
10台 / 初年度
