粉末をキャリアガスで搬送するタイプのテーブル式粉末供給装置 (パウダーフィーダー) です。
1台で幅広い粒子サイズや供給レートに対応できます。
レート制御に対応している機種 (TP-99260FDR 粉末供給装置 ) もあります。
特長
特長1: 汎用性

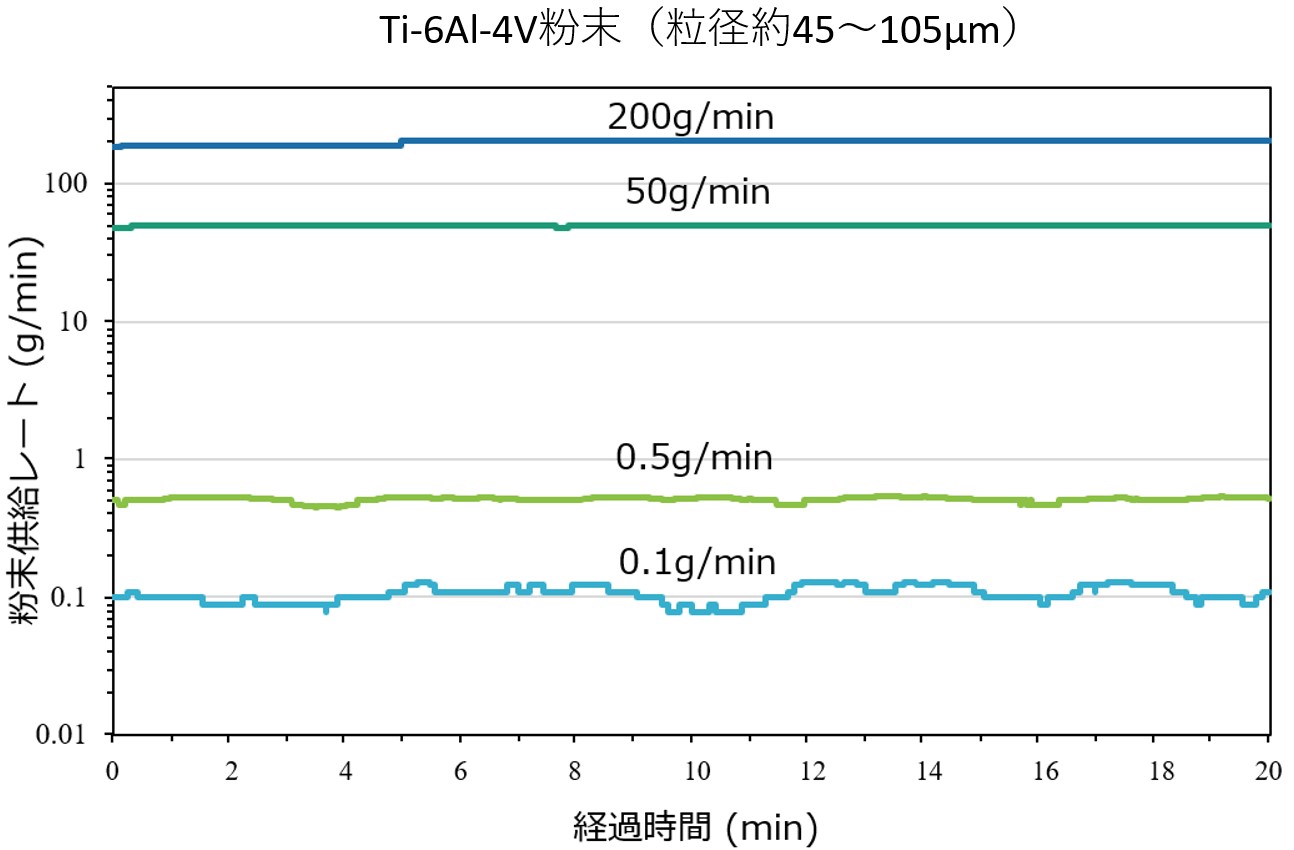

粉末供給レートは供給板やかくはん羽根の回転数で制御できますが、更にオプションアイテムを交換したり追加することで、幅広い粒径 (約0.1 μm～数100 μm) や供給レート (約0.1～数100 g/min) に本体1台で対応できます。※
粉末材料は酸化物、窒化物、炭化物、金属/合金、半導体、樹脂、混合粉末など幅広い種類に対応できます。※
特長2: 微粒子供給
一般的には供給が困難な、粒径10 μm以下で流動性が悪い微粒子 (角張った凝集性が高い微粒子) も供給できます。※
特長3: 低レート供給
一般的にレート変動が起きやすい低レートでの微量供給 (1 g/min以下等) も対応できます。※
特長4: 微量キャリアガス流量
1 L/min前後の少ないキャリアガス流量でも供給できます。※
特長5: 減圧下への供給
密閉構造のため減圧下 (100 Pa等) へ供給できます。※
特長6: 分岐供給
2方向または4方向への分岐供給も対応できます。※
粉末の供給を保証するものではありません。粉末の種類、粒径、粒度分布、形状、嵩密度、水分量、静電気量などにより、供給の安定性や再現性が得られない場合があります。
供給原理

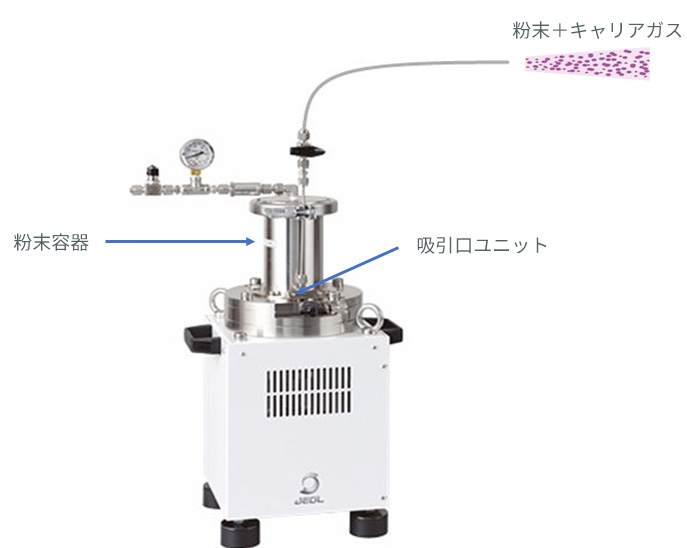

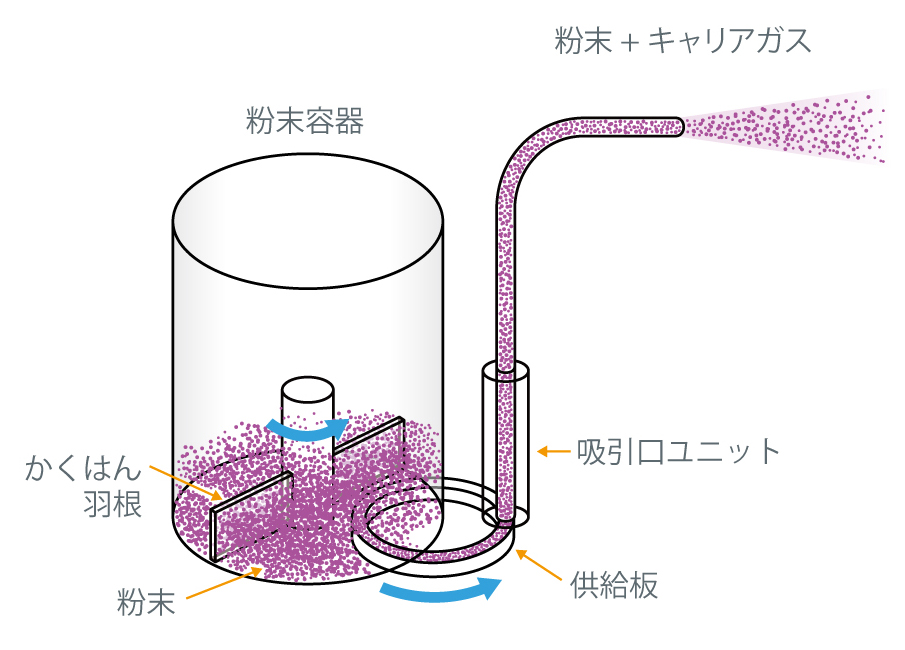

粉末を、かくはん羽根 (定速回転) で供給板の溝へ定量的に入れ込みます。かくはん羽根と供給板の回転速度を制御し、供給板内の粉末をキャリアガスの流れに乗せ、接続配管を通して連続的に供給を行います。
粉末供給例

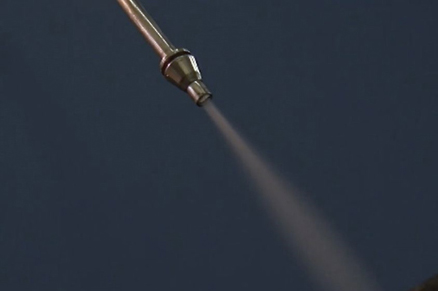

YSZ粉末 (粒径約3 μm)
供給レート：約12 g/min
◆上のボックスをクリックするとムービーが始まります
(約11秒)◆

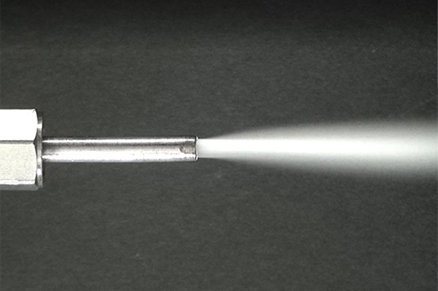

Cu粉末 (粒径約3 μm)
供給レート：約17 g/min
◆上のボックスをクリックするとムービーが始まります
(約10秒)◆

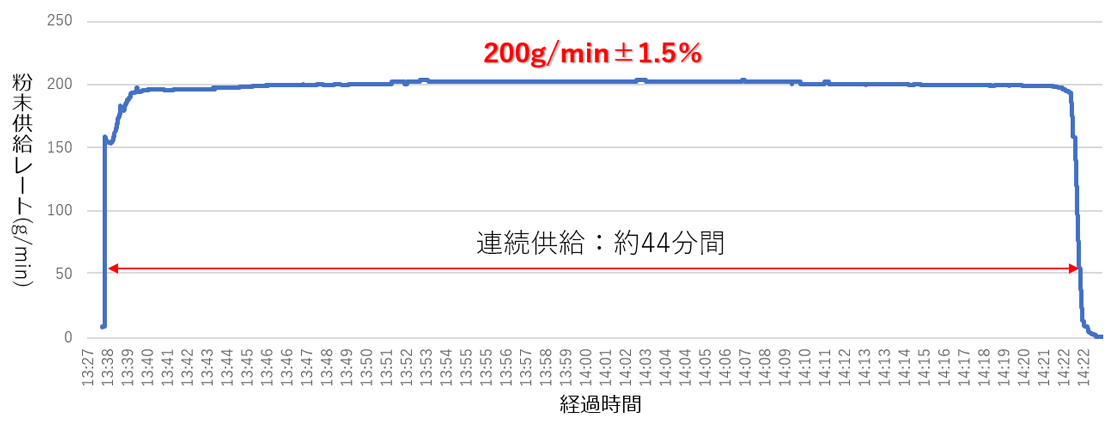

Y2O3粉末 (粒径約50～90 μm)
オプションアイテムを交換し幅広い供給レートに対応

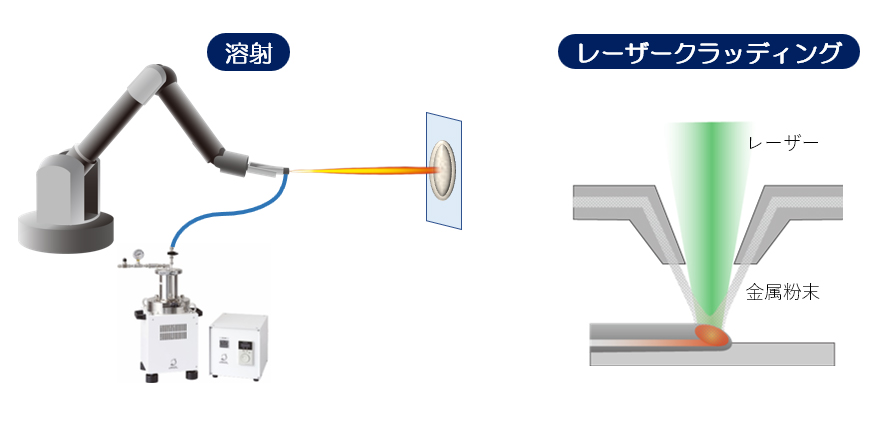

用途例
プラズマ溶射
フレーム溶射 (HVOF/HVAF)
コールドスプレー
エアロゾルデポジション (AD)
レーザークラッディング / 積層造形 (DED方式/レーザーメタルデポジション)
高周波熱プラズマプロセッシング (ナノ粒子合成/微粒子球状化)
仕様・オプション
基本仕様
| 粉末搬送手段 | ガス搬送 |
|---|---|
| 定量供給方法 | テーブル式 |
| 適応キャリアガス種 | アルゴン、窒素、空気 |
| 使用ガス圧力 | 最大0.45 MPa / 常用目安0.3 MPa以下 |
| 使用ガス流量 | 1〜20 L/min ※1 |
| ガス純度 | 99.9%以上 |
この使用ガス流量とは、必ず粉末が供給できるガス流量という意味ではありません。
粉末の種類や吸引口ユニット仕様、接続する粉末供給チューブの長さによっては、20 L/min供給できない場合があります。
1 L/min未満については、供給可能な場合がありますのでご相談ください。
粉末供給装置本体仕様
| ホッパー容量 | 約500 mL (追加オプション：1Lホッパー，7Lホッパー) |
|---|---|
| 質量 | 約21 kg ※2 |

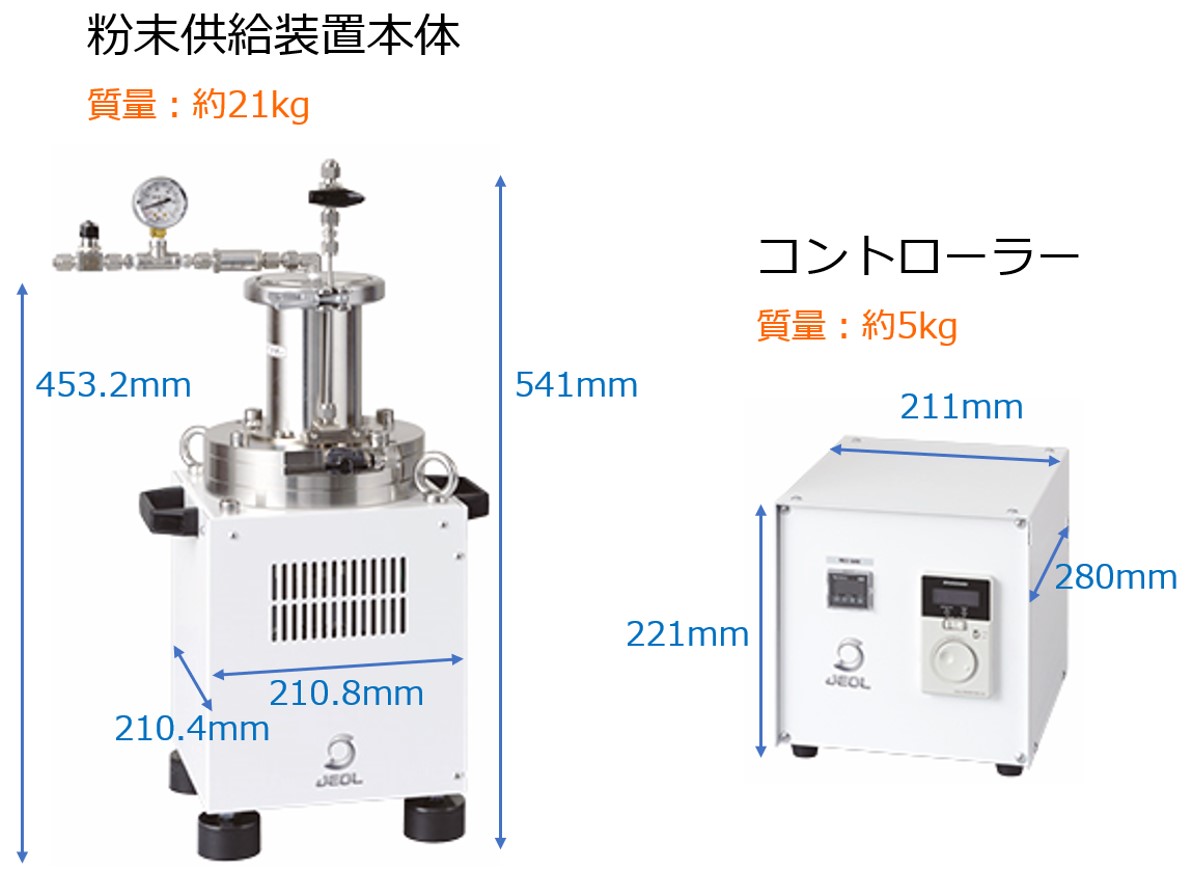

| 寸法 | (W) 約280 mm × (D) 約211 mm × (H) 約541 mm ※3 |
| 回転数 供給板 | 2.5〜200 rpm ※4 |
| 回転数 かくはん羽根 | 10〜800 rpm ※4 |
| 回転数比
供給板 ： かくはん羽根 |
1:4 ※5 |
ケーブル類は質量に含まれていません。
幅は左右の取手金具を含みます。高さはブルドン管まで含んでいます。
各回転数以外の範囲は、保証対象外となります。
この比のギアボックスは、粉末供給装置側に付属。
コントローラー
| 操作 | ダイヤルによるデジタル操作 |
|---|---|
| 制御方式 | モーターによる定速度制御 |
| モーター定格出力 | 120 W |
| 電源入力 | 単相AC100〜120 V 50 / 60 Hz
最大定格電流 10 A ※6 |
| アース | D種アース |
通常使用電流は8 A。
必須オプション構成
| 吸引口ユニット | 直径1 mm / 直径 2 mm / 直径3 mm / 直径4.6 mm 各タイプ |
|---|---|
| 供給板 | 幅1 mm / 幅3 mm / 幅5 mm / 幅10 mm 各タイプ ※7 |
その他、特殊な形状の供給板もあります。
オプションアイテム
| 粉末供給レートモニターセット | 粉末供給レートをリアルタイムで計測できます。
①電子天秤、②パソコン、③通信用ケーブル、④粉末供給レートモニターソフトウェア |
|---|---|
| 突起型フランジユニット | 供給板溝内で固まった凝集性の高い微粒子を押し出します。 |
| ギアボックス | 供給板: かくはん羽根の回転比率を1:1、1:2、1:3に変更することができます。 |
| 追加接続ホッパー | 1 Lホッパー、7 Lホッパー |
| 内部観察窓 | ホッパー内の粉末の状態を目視観察できます。 |
TP-99220RMS 粉末供給レートモニターソフトウェア

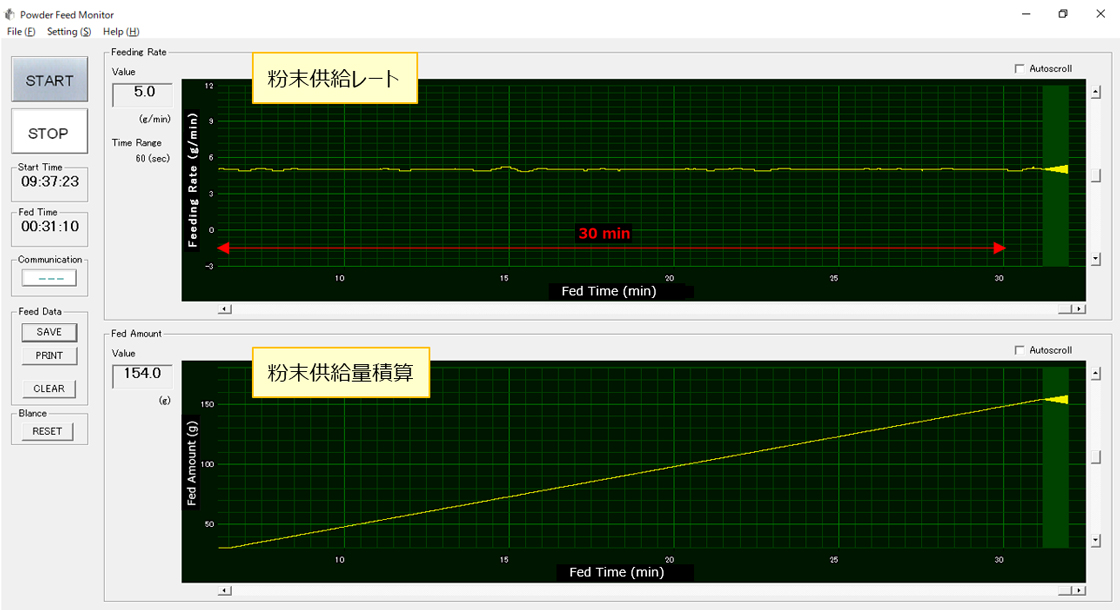

粉末供給装置を乗せた電子天秤の計量値から、粉末供給レート、粉末供給量をリアルタイムに算出してモニターし記録します。

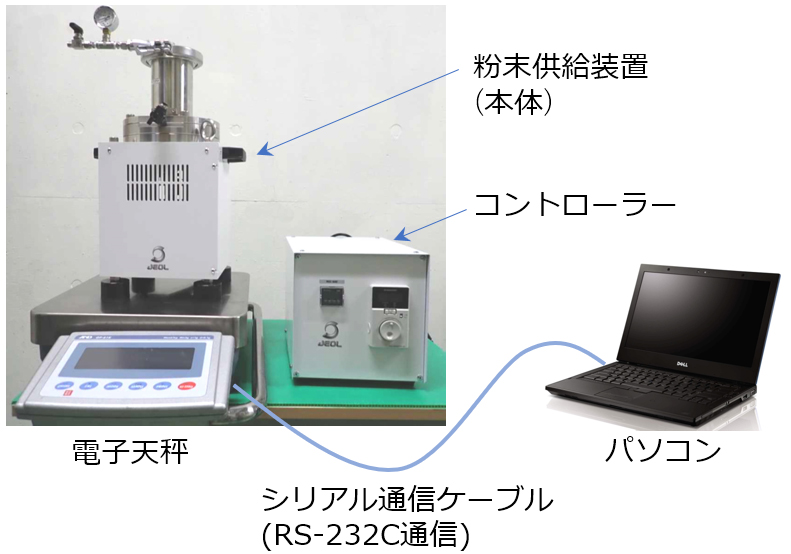

粉末供給装置本体を電子天秤の上に乗せます。
粉末供給レートモニターソフトウェアがインストールされたパソコンに接続します。
電子天秤から出力される質量データを粉末供給レートに換算し、パソコン上で確認できます。
外形寸法
