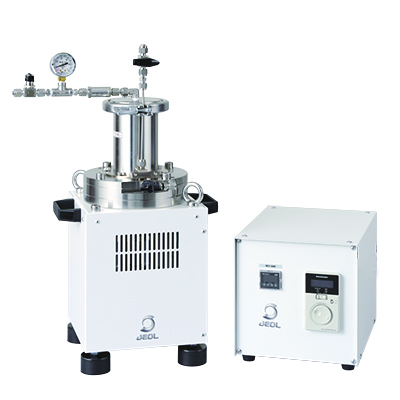

TP-99140FDRの性能を継続し、粉末がより安定して供給できるように粉末供給レート自動制御機能が新しく搭載されました。
また外部制御も可能になりました。

特長


  • 凝集性が高く流動性の悪い数ミクロン以下の微粒子を、設定した粉末供給レートで自動制御しながら定量供給が可能です。※1 ※2 ※3

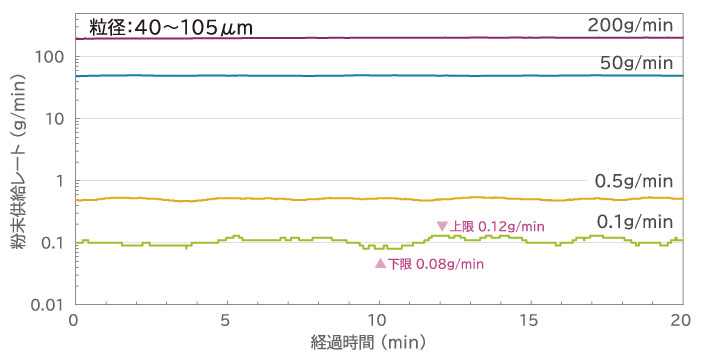

  • 粉末供給レートは、オプションアイテムを交換したり追加することで0.1 ~ 200 g/min以上の範囲で供給可能です。※1 ※3

  • 密閉構造のため、ガス雰囲気制御あるいは減圧下への供給が可能です。※3

  • リアルタイムで、粉末供給レート・積算量・供給板回転数を目視でき、LAN経由でPCへデータを保存することができます。

  • 金属、酸化物、窒化物、炭化物、半導体、樹脂等、幅広い種類の粉末を供給できます。

  • 嵩密度や粒径の異なる数種類の混合粉末も、混合比率を変えずに供給可能です。※3

  • 粉末の種類や状態・粒径などで粉末供給状態が変わります。指定できる粉末供給レート範囲は、ギアなどのオプションで異なります。

  • マニュアル制御も可能です。

  • 粉末の供給を保証するものではありません。粉末の種類、粒径、粒度分布、形状、嵩密度、水分量、静電気量などにより、供給の安定性や再現性が得られない場合があります。



その他の特長や性能は TP-99140FDR のページをご参照ください。

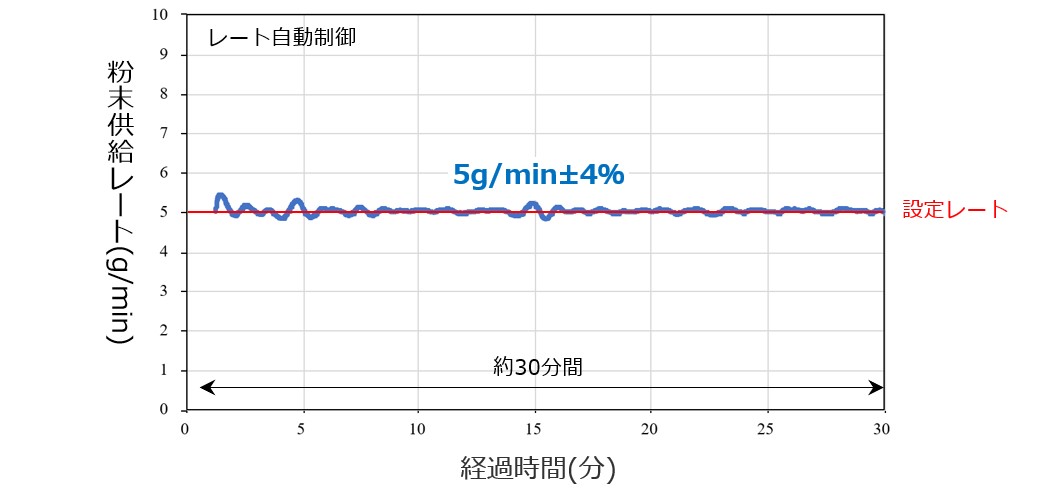

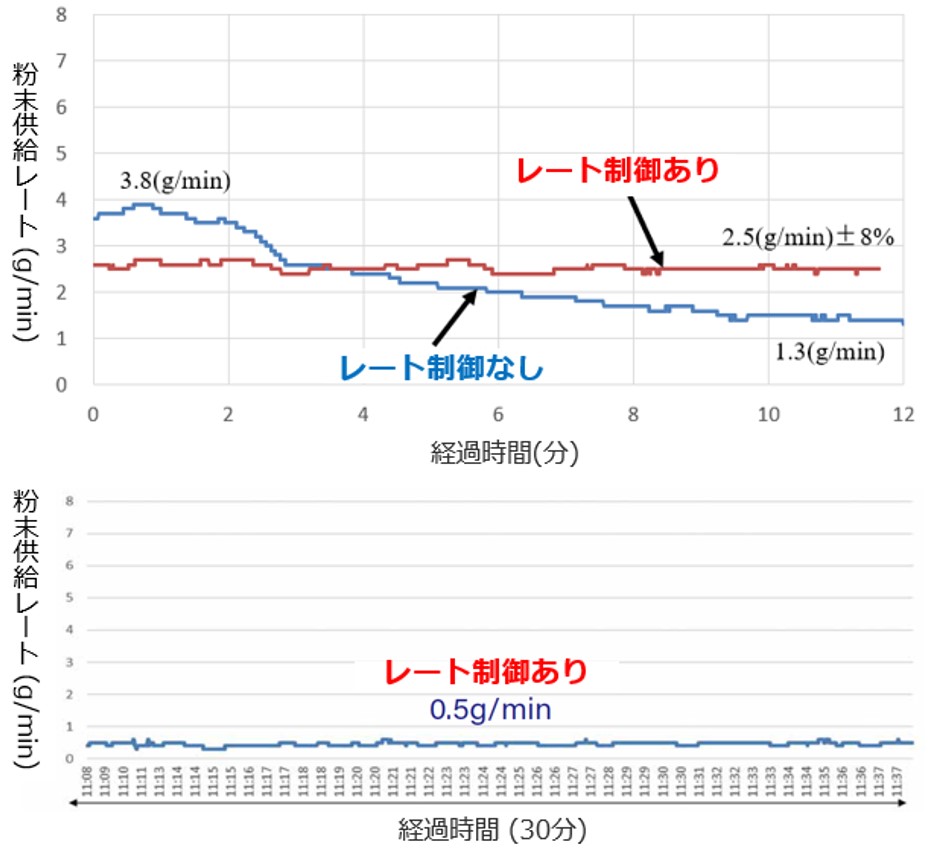

粉末供給例

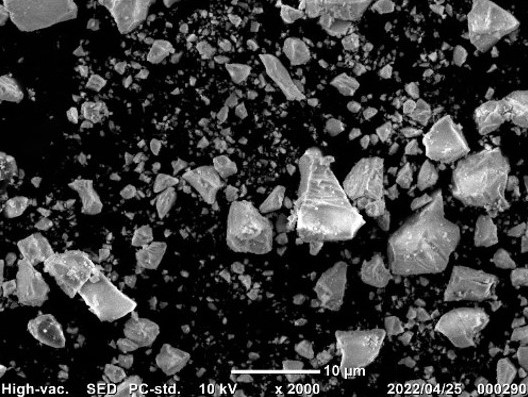

YSZ(イットリア安定化ジルコニア)
平均粒径:約1µm(サブミクロン~約10µm)

粉末SEM画像

樹脂チューブ(内径Φ2mm×2m)接続



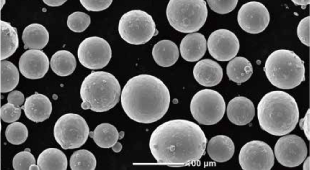

Ti合金粉末

二次電子SEM画像

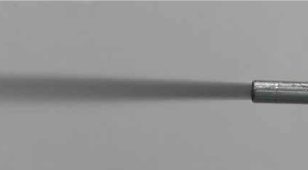

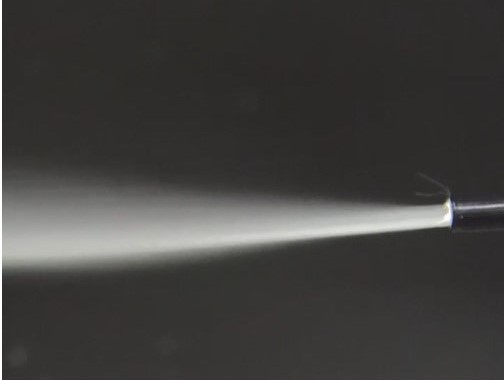

粉末供給吐出部の写真

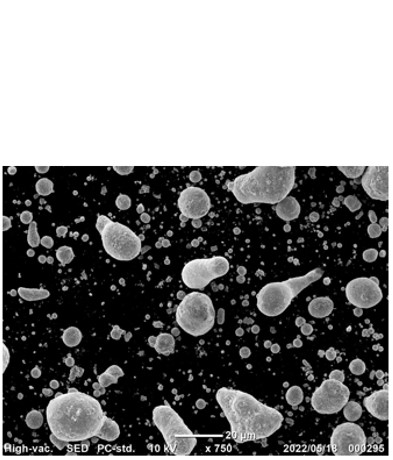

低融点金属微粒子
粒径:サブミクロン~約20µm

粉末SEM画像

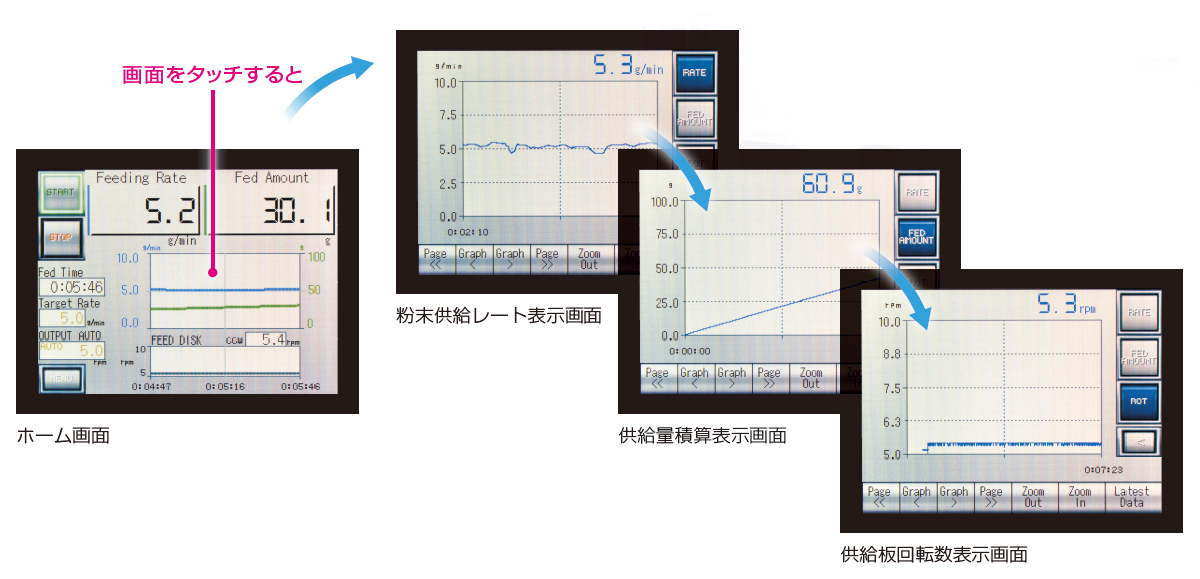

操作画面

関連リンク

  • ウェビナ-

仕様・オプション

基本仕様

粉末粒径 約 0.1 ~ 数100µm※1
粉末供給レート 約 0.1 ~ 200 g/min※2
粉末搬送方法 ガス搬送
定量供給方式 テーブル式
適応ガス種類 アルゴン、窒素、空気
ガス流量設定機構 付属しておりません
ガス純度 99.9% 以上
使用ガス圧力 最大0.45 MPa / 常用目安0.3 MPa 以下 ※3
使用ガス流量 1 ~ 20 L/min 以上 ※4
耐真空性能 リーク度:10分で約 +2 kPa 以下 ※5
ホッパー容量 約 500 mL(追加オプション:1Lホッパー,7Lホッパー)
外部制御信号 接点出力: (点数)
  • スタンバイOK

  • START / STOP ステータス

  • 積算供給量警告

  • 供給レート制御不可警告

  • 圧力警告

接点入力: (点数)
  • 外部INTERLOCK

  • 外部STRAT / STOP

アナログ入力:
  • 外部レート信号

  • 入力電圧範囲は、DC 0 ~ 10 V

寸法 / 質量 (粉末供給装置本体) 幅約280 mm × 奥行き約211 mm × 高さ約541 mm / 約21 kg ※6
寸法 / 質量 (コントローラー) 幅約481 mm × 奥行き約300 mm × 高さ約210 mm / 約12 kg ※7
電源 単相 100 ~ 120 V, 50 / 60 Hz, 7 A, D 種接地
  •  粉末の種類、形状、状態等により供給できる粉末粒径の範囲は異なります。700 ~ 800 μm 粒子の供給実績もあります。

  •  粉末の種類、粒径、形状、状態やオプション機器構成、キャリアガス条件により供給できるレート範囲は異なります。
    約300 g/min の供給実績もあります。

  •  キャリアガスの供給にマスフローコントローラー (入口圧力が0.3 MPa) の使用を想定しています。使用ガス圧力は0.6 MPa での使用実績はあります。

  •  粉末の種類や吸引口ユニット仕様、接続する粉末供給チューブの径や長さによっては、20 L/min 供給できない場合があります。
    また、ガス流量によっては粉末が供給できない場合があります。ガス供給のユーティリティーは、お客様側で準備ください。
    使用ガス流量1 L/min 以下での使用実績もあります。

  •  O リングの消耗度合いで変わりますので、定期的なO リング交換が必要です。

  •  ケーブル類は重量に含まれていません。

  •  奥行 (D) 寸法にガス配管関係は含まれておりません。

必須構成

吸引口ユニット 直径1 mm / 直径 2 mm / 直径3 mm / 内径4.6 mm 各タイプ
供給板 幅1 mm / 幅3 mm / 幅5 mm / 幅10 mm 各タイプ※9
ケーブル 2 m / 10 m / 20 m (本体-コントローラー間)
  • その他、特殊な形状の供給板もあります。

オプション

突起型フランジユニット 供給板溝内で固着した凝集性の高い微粒子を押し出します。
ギヤーボックス 供給板:かくはん羽根の回転比率を1:1、1:2、1:3に変更することができます。
追加接続ホッパー 1Lホッパー, 7Lホッパー
内部観察窓 ホッパー内の粉末の状態を目視できます。

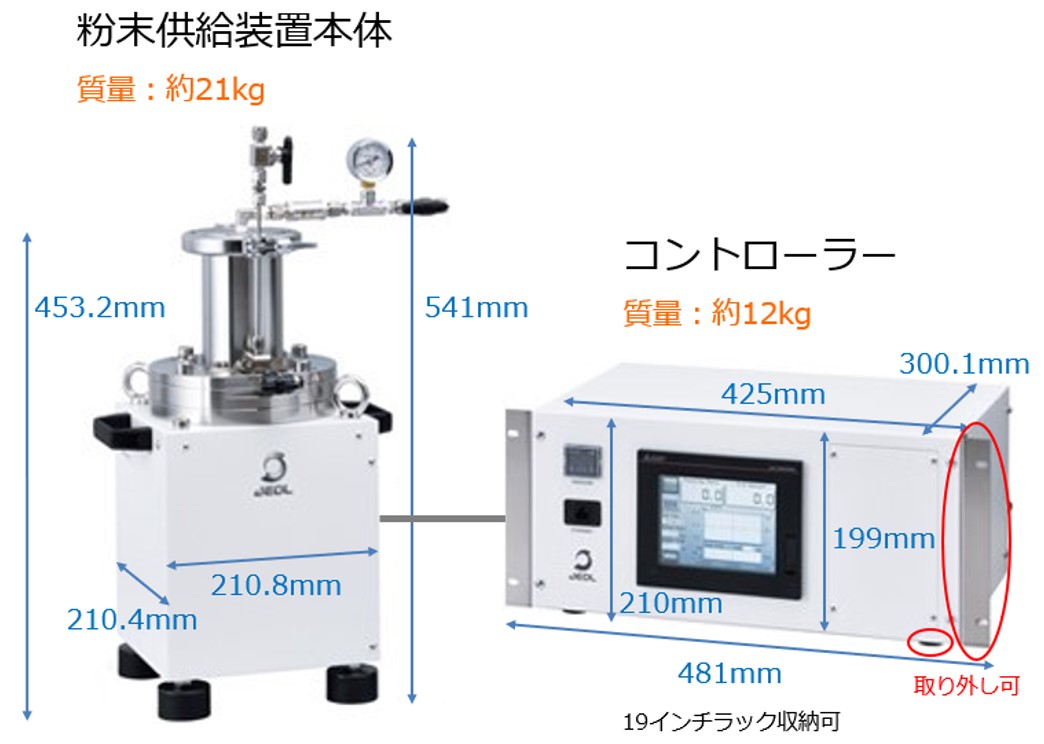

外形寸法
