こちらの製品は販売終了しております。
お客様のご希望製品の最新情報や代替品についての詳細をお知りになりたい場合、以下のリンクよりご確認いただけます。引き続き、当社の製品をご愛用いただけますようお願い申し上げます。

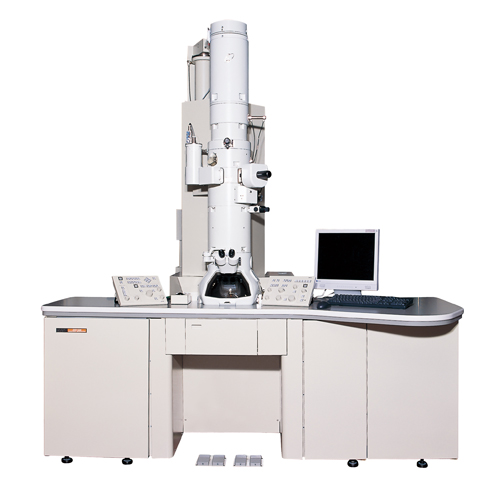

JEM-2100は、各機能がPCで一元管理されたハイコストパフォーマンスの200kV汎用形の電子顕微鏡です。バイオからマテリアルまであらゆる分野での研究・開発を支援します。
特長
操作性と拡張性を備えた電子顕微鏡
コストパフォーマンスの良いLaB6電子銃を搭載しています。
0.19 nmの高い分解能 (ポールピース URP 使用 ) を実現しました。
STEM(走査像観察装置)やEDS(エネルギー分散形 X 線分析装置)は本体コントロール用 PC にインテグレーション化されています。
EDS は立体角0.28 sr (ポールピース HRP、50 mm2検出器使用)を実現し、高感度、高分解能分析が可能です。
新設計のゴニオメータステージを採用し、長時間の安定した観察、分析が可能です。
仕様・オプション
バージョン | 超高分解能構成※1 (UHR) |
高分解能構成※1 (HR) |
試料高傾斜構成※1 (HT) |
クライオ構成※1 (CR) |
ハイコントラスト構成※1 (HC) |
---|---|---|---|---|---|
分解能 | |||||
粒子像 | 0.194 nm | 0.23 nm | 0.25 nm | 0.27 nm | 0.31 nm |
格子像 | 0.14 nm | 0.14 nm | 0.14 nm | 0.14 nm | 0.14 nm |
加速電圧 | 80,100,120,160,200 kV | ||||
最小可変加速電圧 | 50 V | ||||
電源安定度 | |||||
加速電圧 | 2×10-6/min | ||||
対物レンズ安定度 | 1×10-6/min | ||||
対物レンズ | |||||
焦点距離 | 1.9 mm | 2.3 mm | 2.7 mm | 2.8 mm | 3.9 mm |
球面収差係数 | 0.5 mm | 1.0 mm | 1.4 mm | 2.0 mm | 3.3 mm |
色収差係数 | 1.1 mm | 1.4 mm | 1.8 mm | 2.1 mm | 3.0 mm |
最小焦点可変量 | 1.0 nm | 1.5 nm | 1.8 nm | 2.0 nm | 5.2 nm |
スポットサイズ | |||||
TEMモード | 20~200 nmφ | 1~5 μmφ | |||
EDSモード | 0.5~25 nmφ (αセクレタ組込み) |
1.0~25 nmφ (αセクレタ組込み) |
1.5~35 nmφ (αセクレタ組込み) |
2.0~45 nmφ (αセクレタ組込み) |
10~500 nmφ |
NBDモード | |||||
CBDモード | |||||
収束電子回折 | |||||
収束角(2α) | 1.5~20 mrad以上 | - | - | ||
取込角 | ±10° | - | - | ||
倍率 | |||||
MAG | ×2,000~ 1,500,000 | ×1,500~1,200,000 | ×1,200~ 1,000,000 | ×1,000~ 800,000 | |
LOW MAG | ×50~6,000 | ×50~2,000 | |||
SA MAG | ×8,000~800,000 | ×6,000~600,000 | ×5,000~600,000 | ×5,000~400,000 | |
カメラ長 | |||||
制限視野回折 | 80~2,000 mm | 100~2,500 mm | 150~3,000 mm | ||
高分散回折 | 4~80 mm | ||||
高分解能回折※2 | 333 mm | ||||
試料室 | |||||
傾斜角 X/Y※3 | ±25/±25° | ±35/±30° | ±42/±30° | ±15/±10° | ±38/±30° |
傾斜角 X※4 | ±25° | ±80° | ±80° | ±80° | ±80° |
試料移動量 | 2 mm (X,Y) 0.2 mm (Z±0.1 mm) | 2 mm (X,Y) 0.4 mm (Z±0.2 mm) | |||
EDS(Si(Li)型検出器)※5 | |||||
立体角 (30mm2/50mm2) |
0.13sr/0.24sr | 0.13sr/0.28sr | 0.13sr/0.23sr | ※6 | 0.09sr/- |
取出角 (30mm2/50mm2) |
25˚/22.3˚ | 25˚/24.1˚ | 25˚/25˚ | ※6 | 20˚/- |
機種発注時にいずれかの構成を選択してください。
高分解能電子線回折装置(オプション)が必要です。
試料二軸傾斜ホルダ使用時
高傾斜試料台使用時
エネルギー分散形X線分析装置はオプションです
EDSは取り付け不可
アプリケーション
JEM-2100に関するアプリケーション
JEM-2100: Applications in Nanotechnology
ギャラリー

-
-

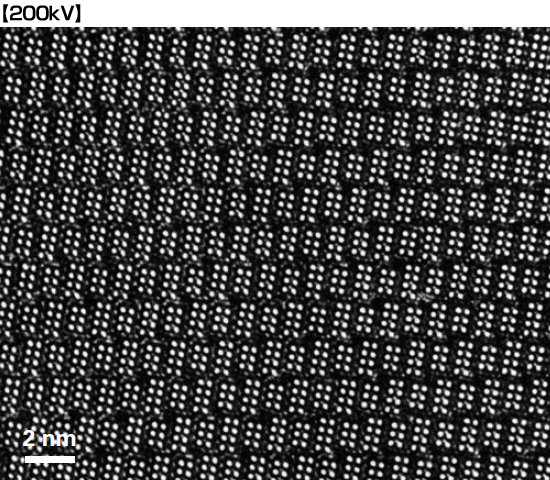

試料:Nb2O5
-

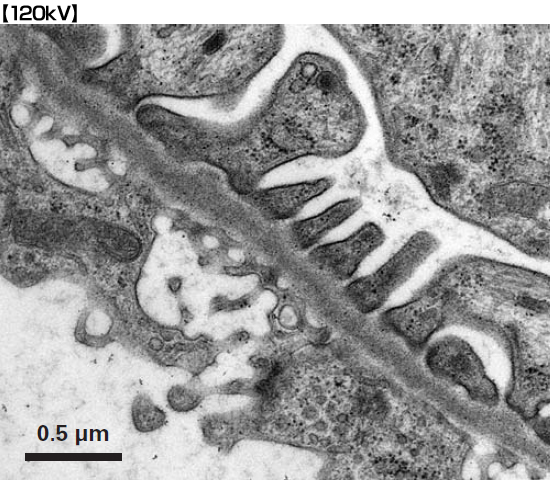

試料:ハツカネズミの賢糸球体
-

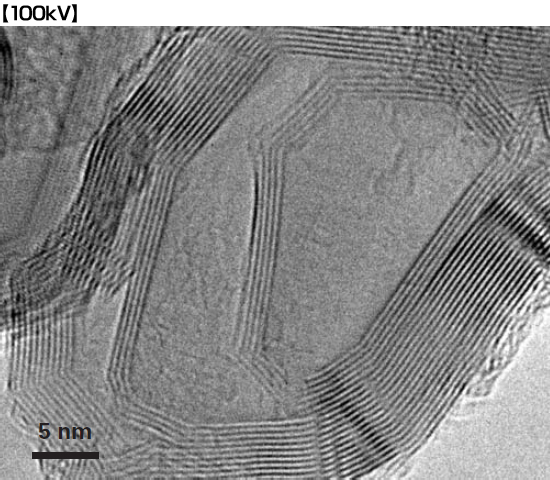

試料:カーボングラファイト
